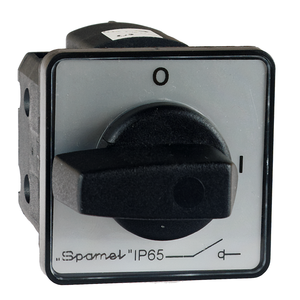

SK20G P Łącznik krzywkowy mocowany do pulpitu

SK20G P Łącznik krzywkowy mocowany do pulpitu

Łączniki krzywkowe mocowane do pulpitu SK 10G/16G/20G P

SK#G-#\#

Napięcie znamionowe izolacji Ue 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp 4 kV
Prąd znamionowy ciągły Iu=Ith 25 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 20 A (230/400/500/690 V)
Znamionowa moc łączeniowa Pe w kat. AC-23A 3,5 kW (230 V)
6 kW (400 V)
7,5 kW (500 V)
10 kW (690 V)
Znamionowa moc łączeniowa Pe w kat. AC-3 2,5 kW (230 V)
4 kW (400 V)
5 kW (500 V)
8 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A 20 A (24 V)
10 A (110 V)
8 A (220 V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,5 kA
Prąd znamionowy załączalny zwarciowy Icm 0,7 kA
Prąd znamionowy zwarciowy umowny 10 kA
Prąd znamionowy wkładka bezpiecznikowa gG 20 A
Przekrój przewodów przyłączeniowych 1,0...2,5 mm² (sztywnych, giętkich)
Moment dokręcania zacisków max 0,8 Nm
Mocowanie łącznika do pulpitu 31/36
Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
Liczba segmentów w łączniku 1 ... 10
1.825 Rozłącznik 0-1 (1 - biegunowy)
1.828 Rozłącznik 0-1 (2 - biegunowy)
2.8211 Rozłącznik 0-1 (3 - biegunowy)
2.8210 Rozłącznik 0-1 (4 - biegunowy)
3.8220 Rozłącznik 0-1 (5 - biegunowy)
3.8210 Rozłącznik 0-1 (6 - biegunowy)
4.8240 Rozłącznik 0-1 (7 - biegunowy)
4.824 Rozłącznik 0-1 (8 - biegunowy)
5.8220 Rozłącznik 0-1 (9 - biegunowy)
5.822 Rozłącznik 0-1 (10 - biegunowy)
6.8210 Rozłącznik 0-1 (11 - biegunowy)
6.821 Rozłącznik 0-1 (12 - biegunowy)
7.8220 Rozłącznik 0-1 (13 - biegunowy)
7.822 Rozłącznik 0-1 (14 - biegunowy)
8.8270 Rozłącznik 0-1 (15 - biegunowy)
8.827 Rozłącznik 0-1 (16- biegunowy)
9.8210 Rozłącznik 0-1 (17 - biegunowy)
9.821 Rozłącznik 0-1 (18 - biegunowy)
10.8210 Rozłącznik 0-1 (19 - biegunowy)
10.821 Rozłącznik 0-1 (20 - biegunowy)
3.8368 Przełącznik zmiany kierunku obrotów L-0-P
3.83139 Przełącznik dwubiegowy
dwa oddzielne uzwojenia
4.8390 Przełącznik Dahlander'a dwubiegowy
7.8538 Przełącznik Dahlander'a dwubiegowy
ze zmianą kierunku obrotów
4.831 Przełącznik rozruchowy trójfazowy 0-Y-∆
5.8538 Przełącznik rozruchowy trójfazowy
ze zmianą kierunku obrotów
6.4470 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla niskich obrotów
6.4480 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla średnich obrotów
6.4490 Przełącznik Dahlander'a trójbiegowy
pojedyncze uzwojenie dla wysokich obrotów
4.883 Przełącznik pomiaru napięcia
2.4414 Rozłącznik obrotowy 0-1
2.8445 Łącznik obwodów 0-1-2-3
1.834 Rozłącznik 1-0-2 (1 - biegunowy)
2.8338 Rozłącznik 1-0-2 (2 - biegunowy)
3.8380 Rozłącznik 1-0-2 (3 - biegunowy)
4.8396 Rozłącznik 1-0-2 (4 - biegunowy)
5.8380 Rozłącznik 1-0-2 (5 - biegunowy)
6.8380 Rozłącznik 1-0-2 (6 - biegunowy)
7.8380 Rozłącznik 1-0-2 (7 - biegunowy)
8.8380 Rozłącznik 1-0-2 (8 - biegunowy)
9.8380 Rozłącznik 1-0-2 (9 - biegunowy)
10.8380 Rozłącznik 1-0-2 (10 - biegunowy)

Wykonanie

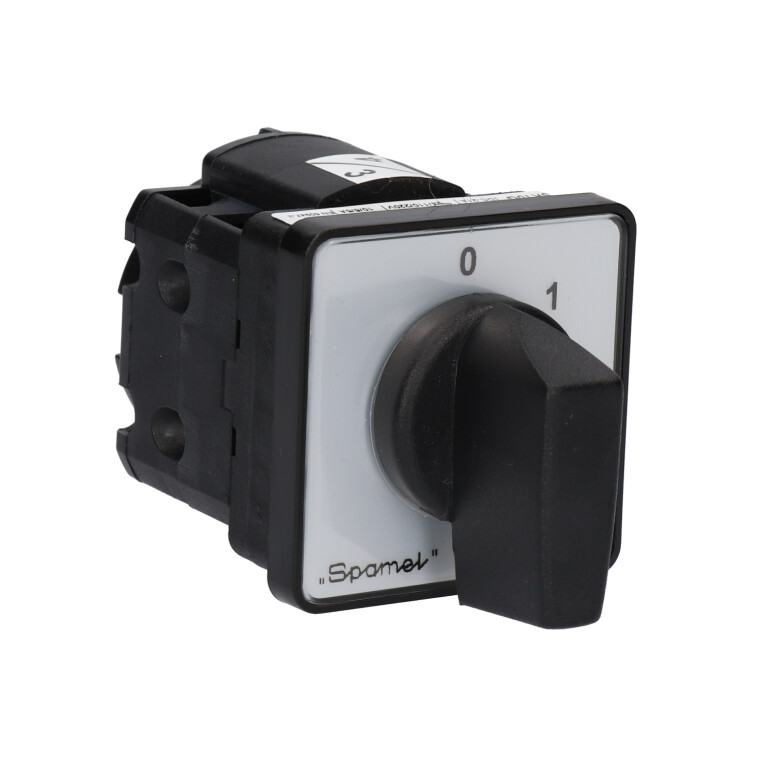

  • SK20G P Łącznik krzywkowy mocowany do pulpitu - P03, P23

    P03, P23

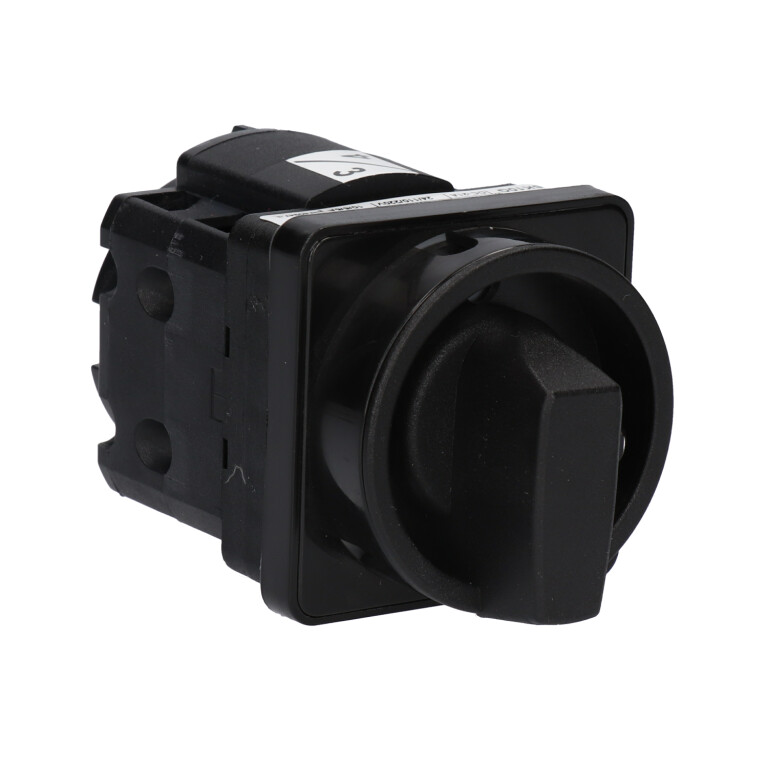

  • SK20G P Łącznik krzywkowy mocowany do pulpitu - P04, P24

    P04, P24

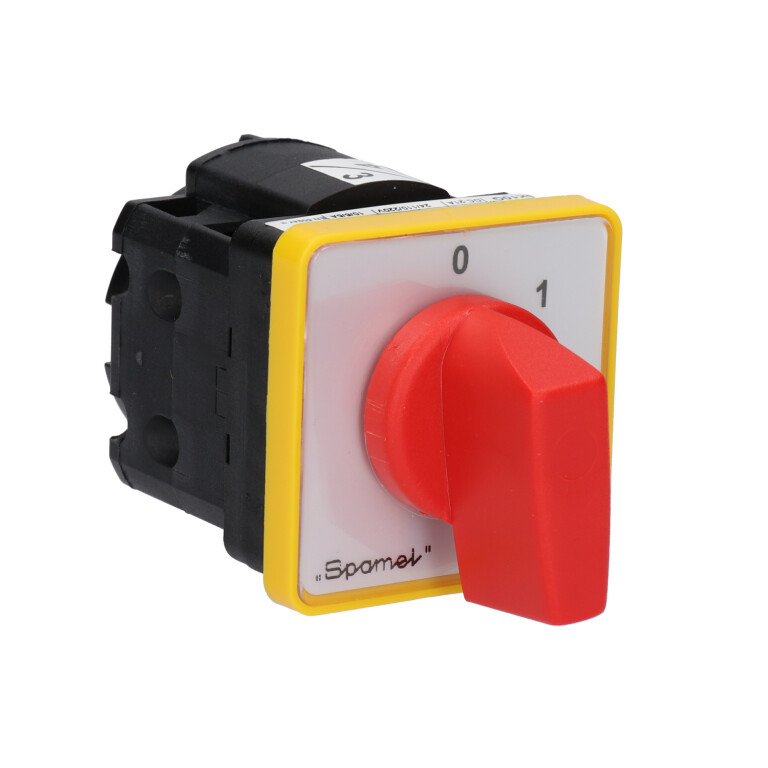

  • SK20G P Łącznik krzywkowy mocowany do pulpitu - P07, P27

    P07, P27

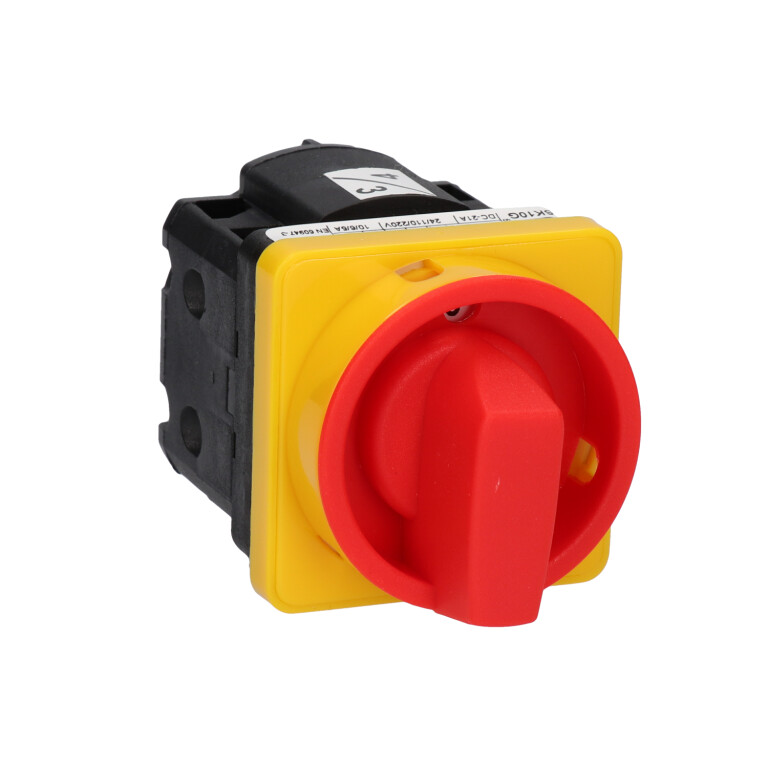

  • SK20G P Łącznik krzywkowy mocowany do pulpitu - P08, P28

    P08, P28

Model 3D

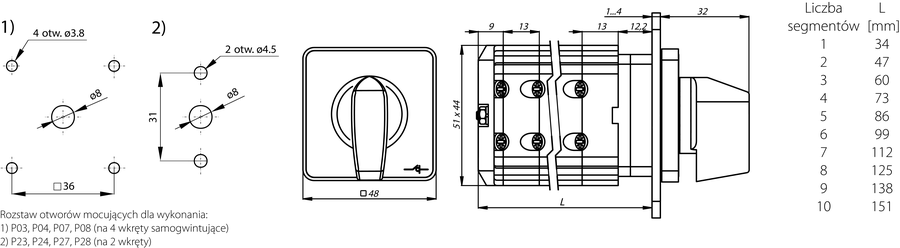

Wymiary

  • SK20G P Łącznik krzywkowy mocowany do pulpitu - Wymiary
