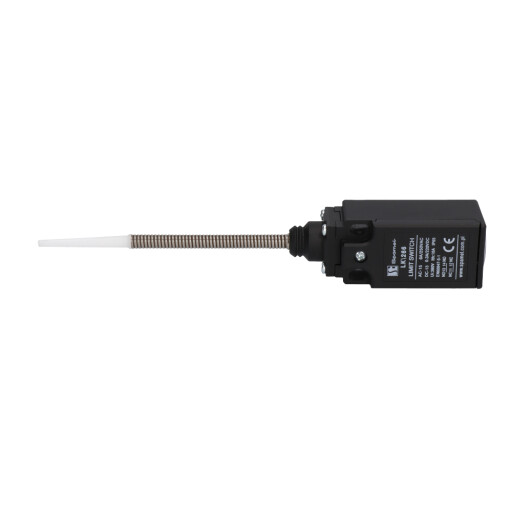

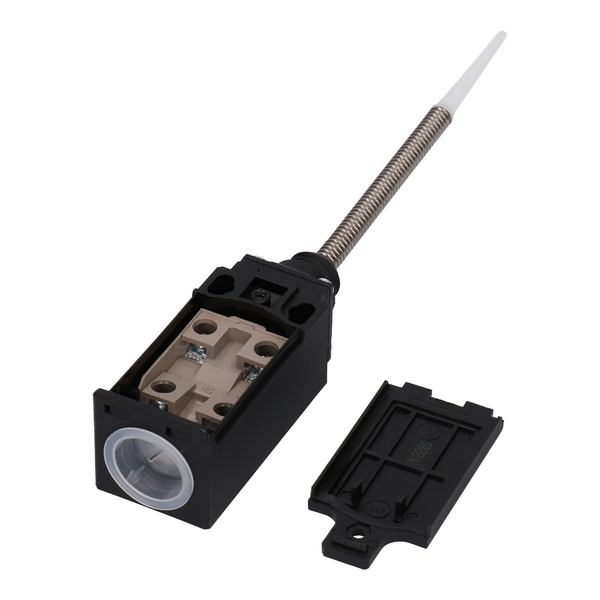

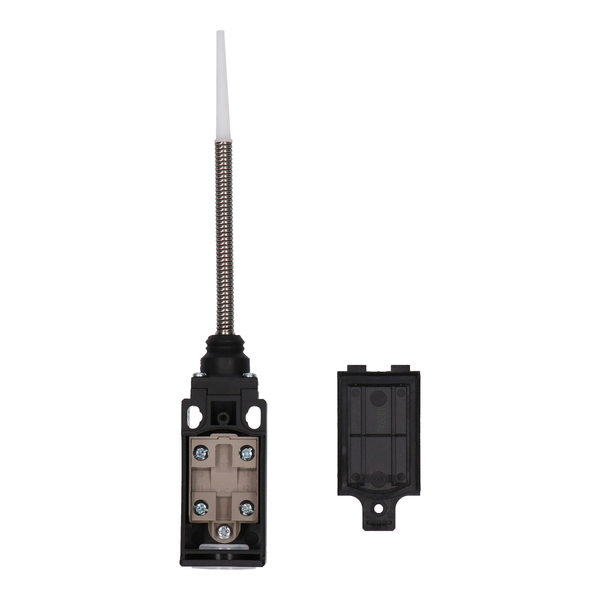

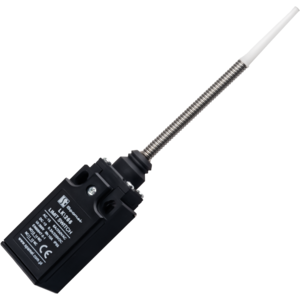

LK\266 Концевой выключатель (пластиковый) шток пружинный с диэлектриком на отклонение

LK\266 Концевой выключатель (пластиковый) шток пружинный с диэлектриком на отклонение

Концевые выключатели LK 200

LK\266
Экономичный пластиковый дизайн
Ролик из нержавеющей стали и пружина
Большая амплитуда колебаний +/- 95
Стандартная конфигурация M20x1,5 для подключения кабелей
Температура окружающей среды -10 ... +70°C (без инея)
Степень защиты IP65
Сопротивление изоляции 100 мОм мин. (ниже 500 В DC)
Сопротивление контакта 25 мОм макс. (начальное значение)
Скорость соединения 0,5мм-50см/сек.
Частота включения Механическая: 120 включений / мин Электрическая: 30 включений / мин
Устойчивость к ударам Механическая прочность: 1000 м с2 (прибл. 100G)
Нарушение работы: 300 м/с2 (прибл. 30G)
Устойчивость к вибрации 10-55 Гц, 1,5 мм двойн. Амплитуда
Влажность <95% отн. влажность
Прочность Механическая: более 10 000 000 переключений
Электрическая: более 500 000 переключений
Диэлектрическая прочность 1000В АС, 50/60 Гц в течение 1 минуты между клеммами одинаковой полярности
1500В АС, 50/60 Гц в течение 1 минуты между остальными клеммами и нетоковедущими металлическими частями
1500В АС, 50/60 Гц в течение 1 минуты между клеммами разной полярности
Пусковая сила 100 г
Усилие срабатывания 40 г
Начальный ход 30 мм
Положение срабатывания 22,5°
Верхний ход 20 мм
Дифференциальный ход 14°
Максимальный ход 50 мм

3D модель

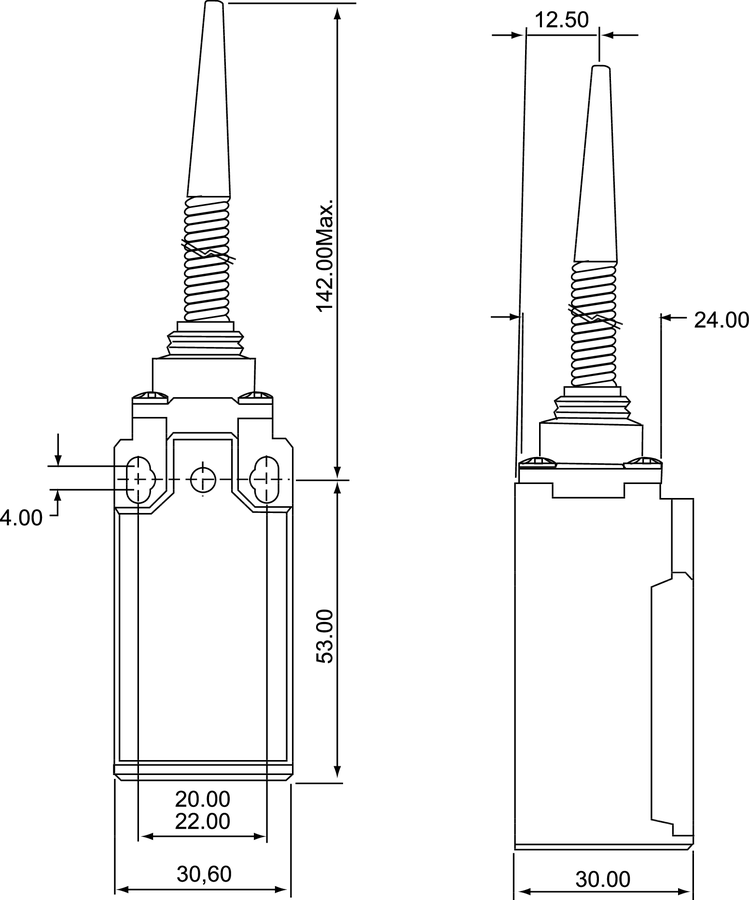

Размеры

  • LK\266 Концевой выключатель (пластиковый) шток пружинный с диэлектриком на отклонение - Размеры
