Ruční požární hlásič OP1
Ruční požární tlačítko OP1
OP1-#-#\###
EAN:
Příklad označení:

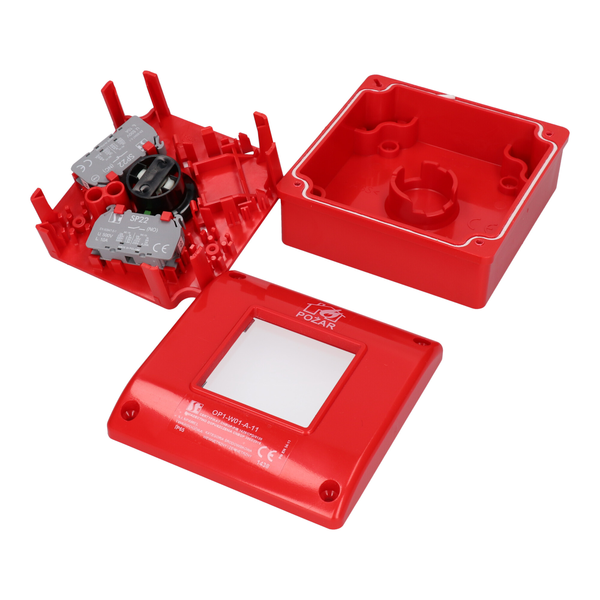

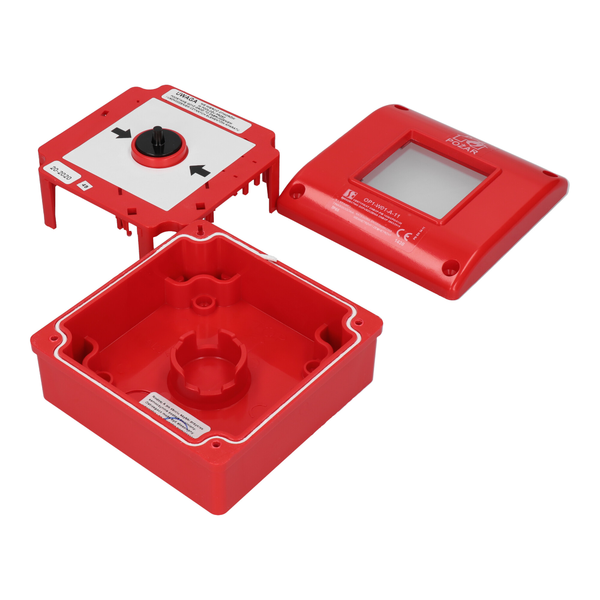

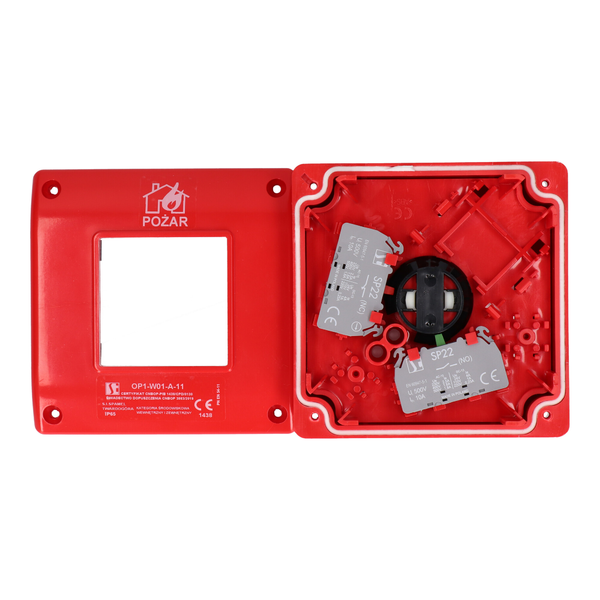

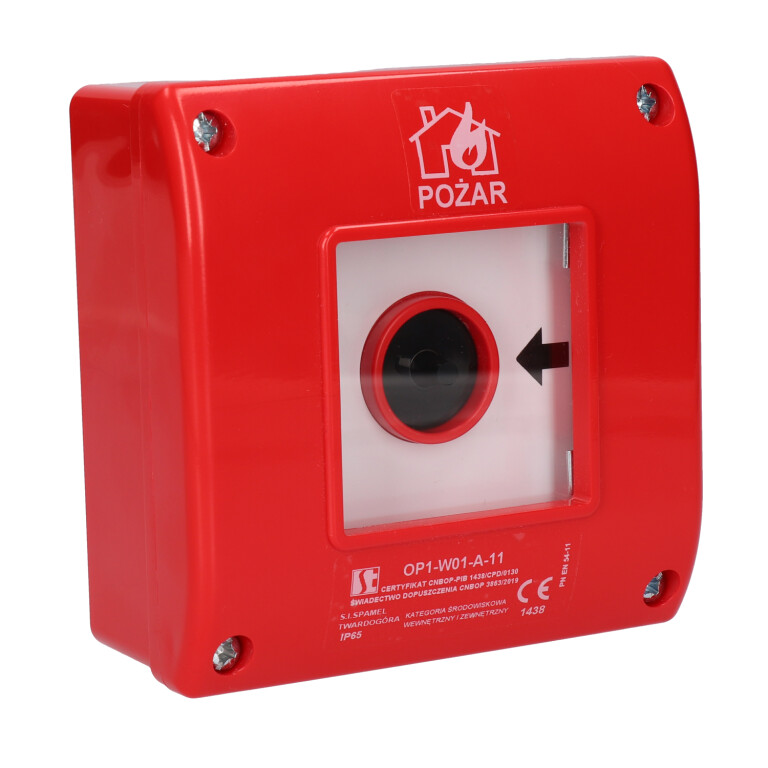

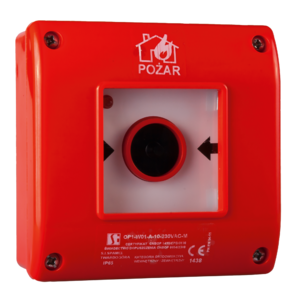

OP1-W01-A-11
verze na omítku s 1 spínacím kontaktem a 1 rozpínacím kontaktem. Po rozbití sklíčka spínač hlásiče automaticky spíná (typ A wg PN-EN 54-11)

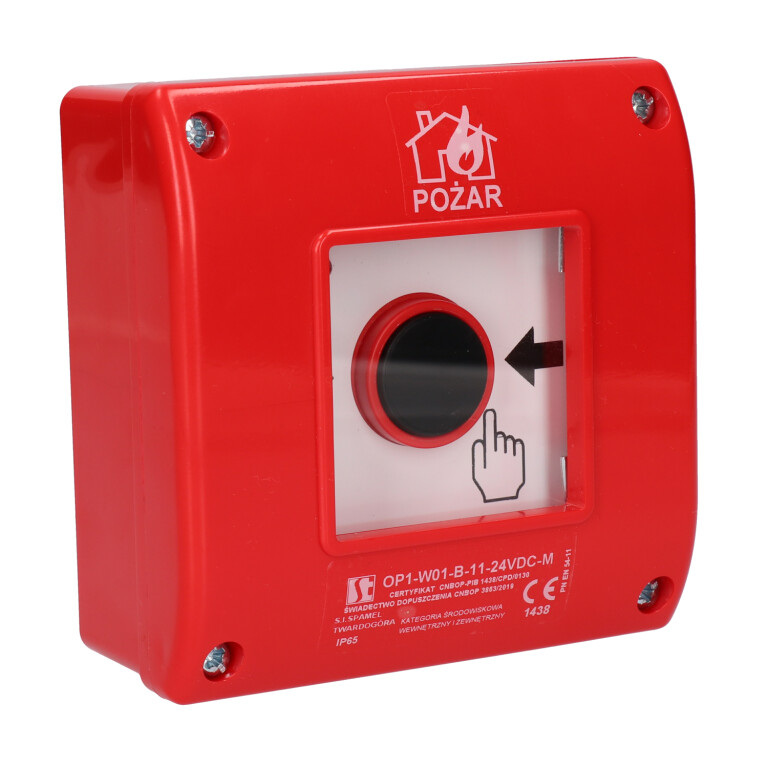

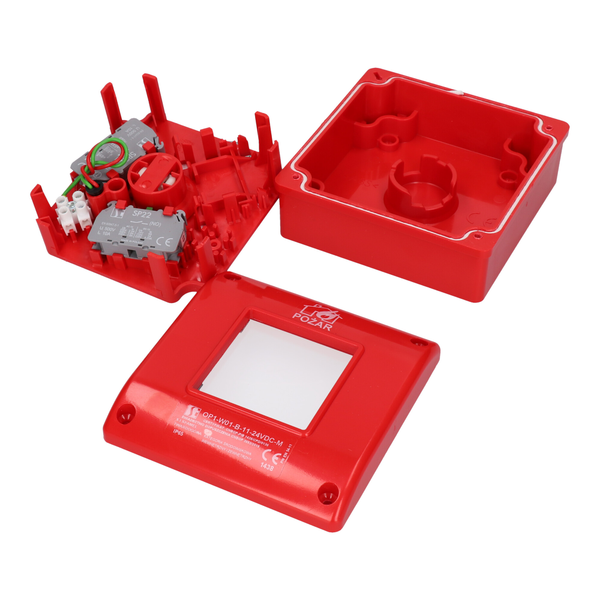

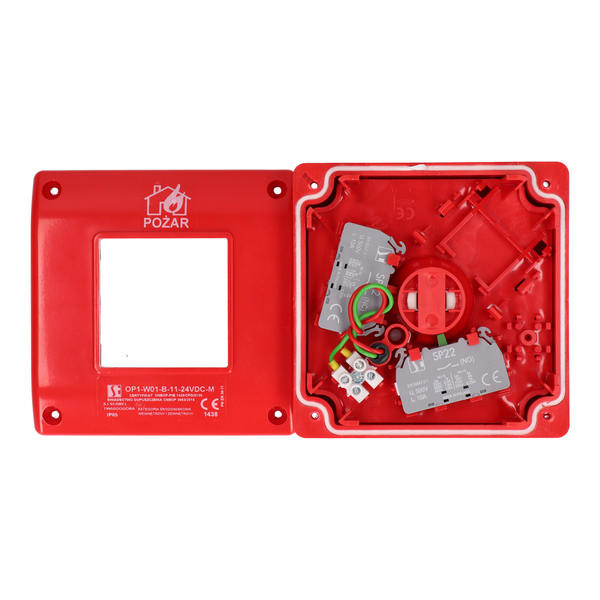

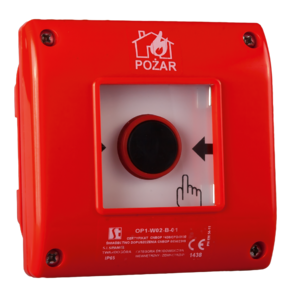

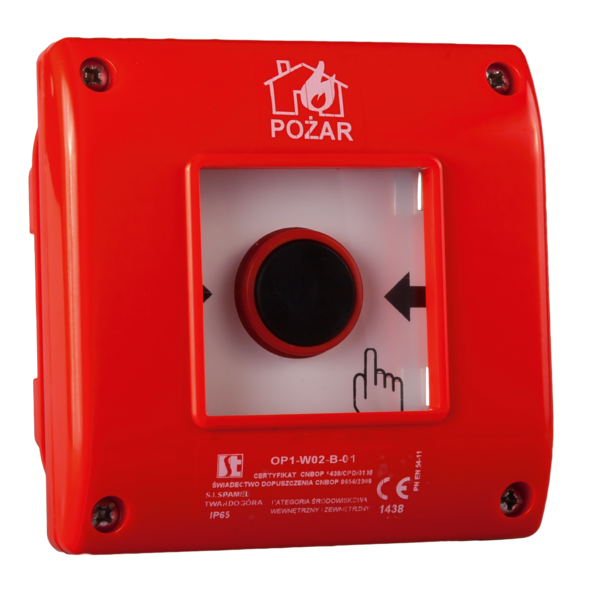

OP1-W02-B-10-230-M
verze pod omítku s 1 spínacím kontaktem. Po rozbití sklíčka je nutné stisknout spínač hlásiče (typ B wg PN-EN 54-11). Signálka LED na střídavé napětí 230 V. Sestava s kladívkem.
Ruční požární hlásič OP1 je určený pro montáž do průmyslových a veřejných prostorů. Výrobek je nabízený ve verzích: pod omítku a na omítku. Každá verze je nabízena ve dvou typech, typ A a typ B. Typ A po rozbití sklíčka spínač hlásiče automaticky spíná. Typ B po rozbití sklíčka je nutno stisknout spínač hlásiče. V každé verzi mohou být instalovány až tři kontakty SP22-10 (spínací) nebo SP22-01 (rozpínací). V každém provedení může být intalovaná LED dioda, kterou je možné zapojit na kontakt požárního hlásiče nebo přímo do požární instalace objektu. Spuštění a vyslání signálu dochází po rozbití sklíčka (typ A) nebo po rozbití sklíčka a stisknutím tlačítka (typ B). Pro obnovu funkce požárního hlásiče je nutná výměna rozbitého sklíčka (obj.kód PPOŻ-5701).
Výrobek splňuje nařízení normy PN-EN 54-11.
Certifikát shody Nr 2266/2014.
Prohlášení o shodě EC Nr 1438/CPD/0130.
Výrobek splňuje nařízení normy PN-EN 54-11.
Certifikát shody Nr 2266/2014.
Prohlášení o shodě EC Nr 1438/CPD/0130.
Při výběru kontaktů je třeba vzít v úvahu zvolený typ (A nebo B)
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovitý tepelný proud Iu-Ith | 10 A |
| Jmenovitý spínací proud Ie v kat.AC-15 | 2,5 A (230 V) 1,6 A (400/500 V) |
| Jmenovitý spínací proud Ie v kat.DC-13 | 4 A (24 V) 1 A (110 V) 0,25 A (220 V) |
| Stupeň ochrany | IP65 - deklarované výrobcem (vybraná funkce výrobku nebyla potvrzena společností CNBOP-PIB) OP1 je adekvátně chráněn před přístupem vody v souladu s normou PN-EN60068-2-30 |
| Průřez připojovacích vodičů | 2× 1...2,5 mm² (jednožilových) 2× 0,75...1,5 mm² (lanko) |

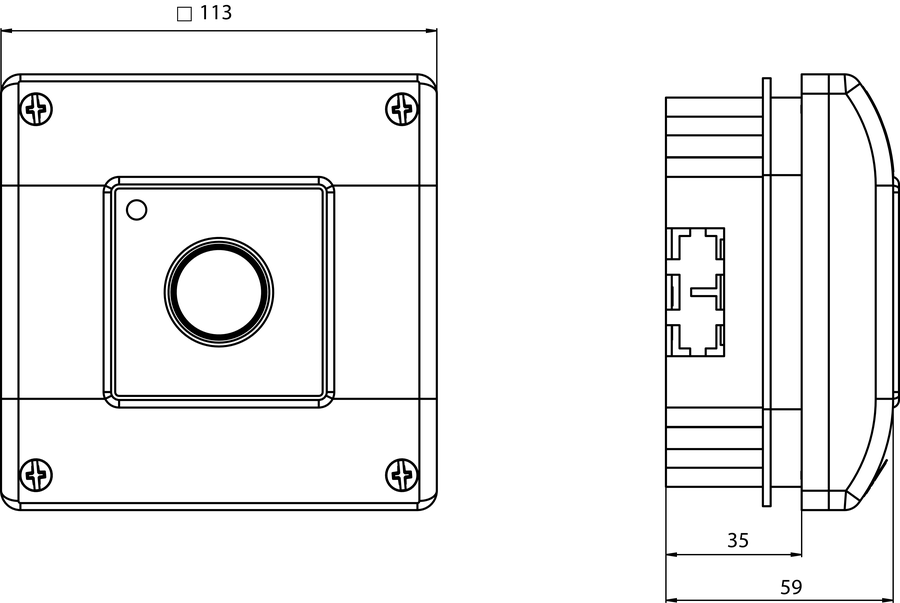

Rozměry
verze na omítku
verze pod omítku
