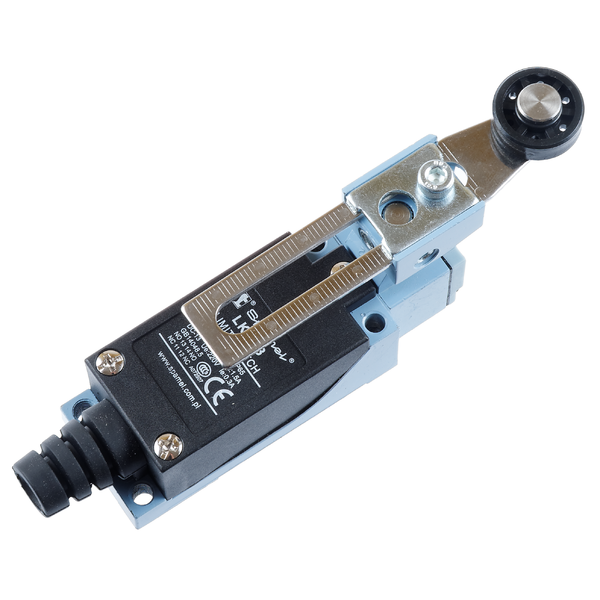

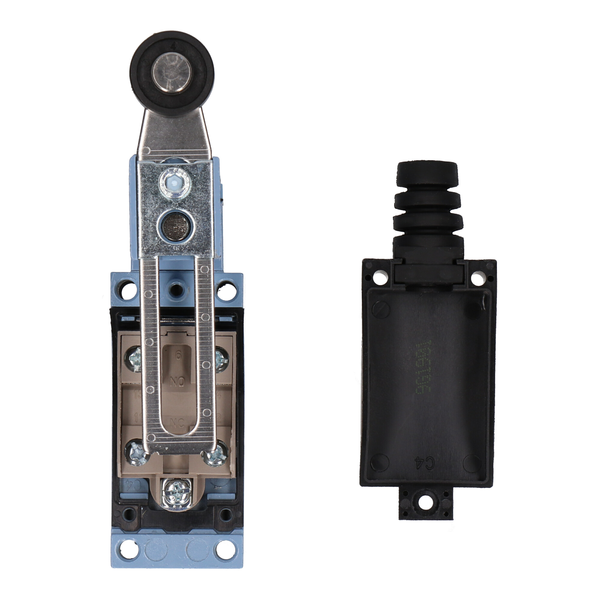

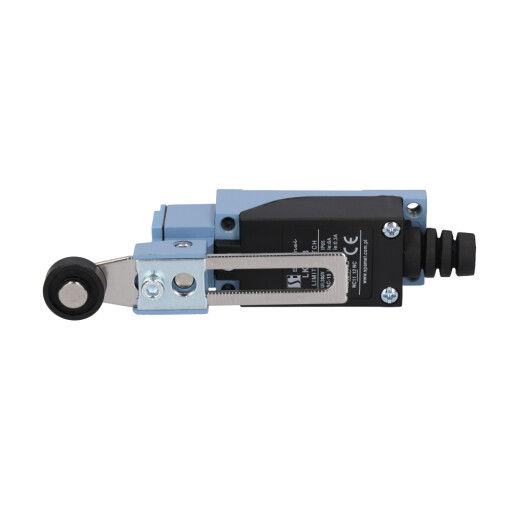

LK\108 Koncový spínač s nastavitelnou páčkou a kolečkem

LK\108 Koncový spínač s nastavitelnou páčkou a kolečkem

Koncové spínače LK 100

LK\108
Dvouobvodový koncový spínač
Odolná konstrukce s kvalitního plastu a slitiny hliníku (dolní díl a kryt tvoří pevný celek)
Malé rozměry, konstrukce odolná vodě a oleji. Instalován spínač s dvojitým pružinovým mechanismem
Dlouhá mechanická životnost. Plynulý chod, delší prac. čas

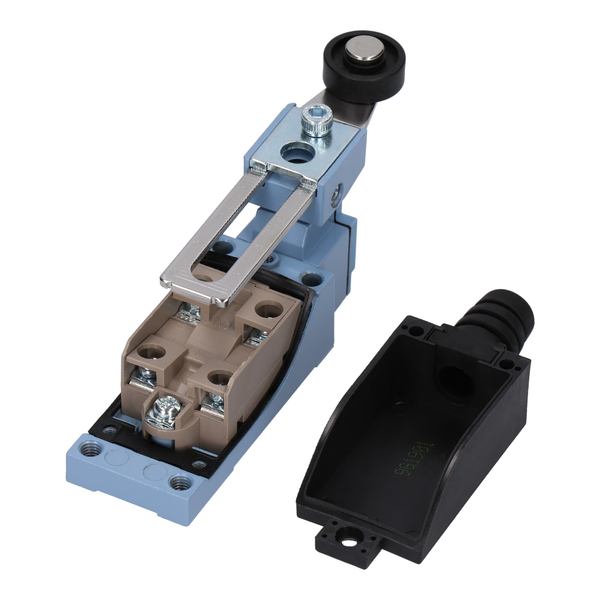

Konstrukce otvorů usnadňuje montáž vodičů
Velký výběr spínacích dílů, snadná montáž a obsluha
Shoda s normou IEC 60947-5-1
EN 60947-5-1
UL508
CSAC22-2Nº 14
IEC 60204-1 (komponenty)
EN 60204-1 (komponenty)
Teplota prostředí -25 ... +70°C (pracovní)
-40 ... +70°C (skladování)
Odolnost proti vibracím (dle IEC 60068-2-6) 55 Hz, 1,5 mm dvojitá amplituda
Odolnost proti rázům (dle IEC 60068-2-27) 30g
18 ms v libovolné poloze
Stupeň ochrany IP 65, shoda s IEC60529
Mechanická životnost 15 mln (cyklů)
Jmenovité izolační napětí Ui 500V, třída znečistění 3, shoda s IEC 60947-1
300V, shoda s UL508, CSA C22-2n° 14
Průřez připojovacích vodičů max. 2,5 mm² (svorka)

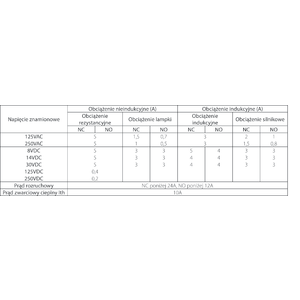

Indukční zátěž AC15, B300 (Ue=240V, Ie=1,5A)
DC-13, R300 (Ue=250V, Ie=0,1A)
Ohmická zátěž 250V, 5A
Četnost sepnutí 120 cyklů/min
Odpor izolace >100 MΩ. 500 V
Typ zatížení <25 MΩ, 5 V, 5 mA, po 10 mln cyklů
Elektrická životnost 1 mln cyklů, AC-15 (Ue=240 V, Ie = 1,5 A)
Krytí kontaktů Za
Vývodka gumová, max Ø 6...9 mm

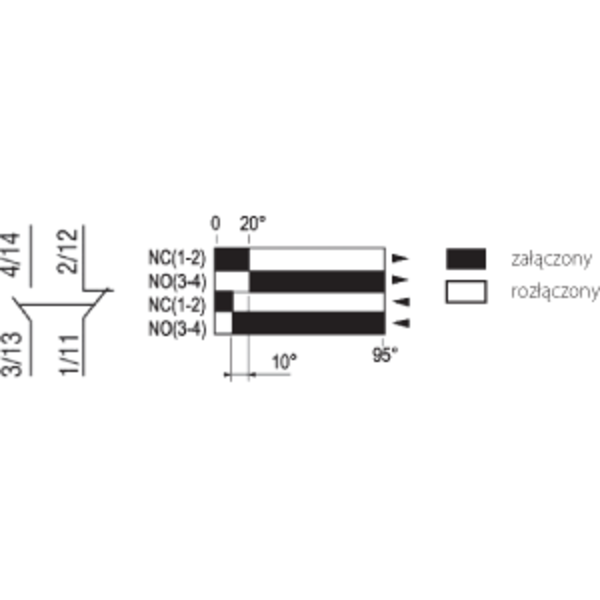

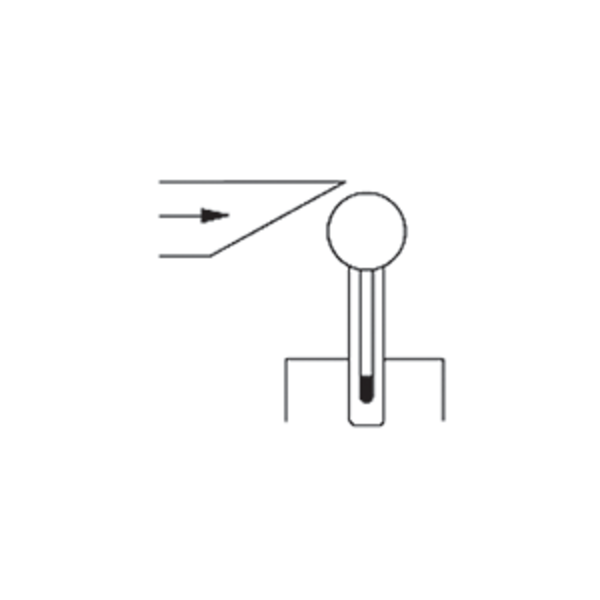

Spínání úhel 30°
Max. rychlost uvolnění 1,3 m/s
Max. síla uvolnění 750 g
Minimální síla návratu 100 g

Model 3D

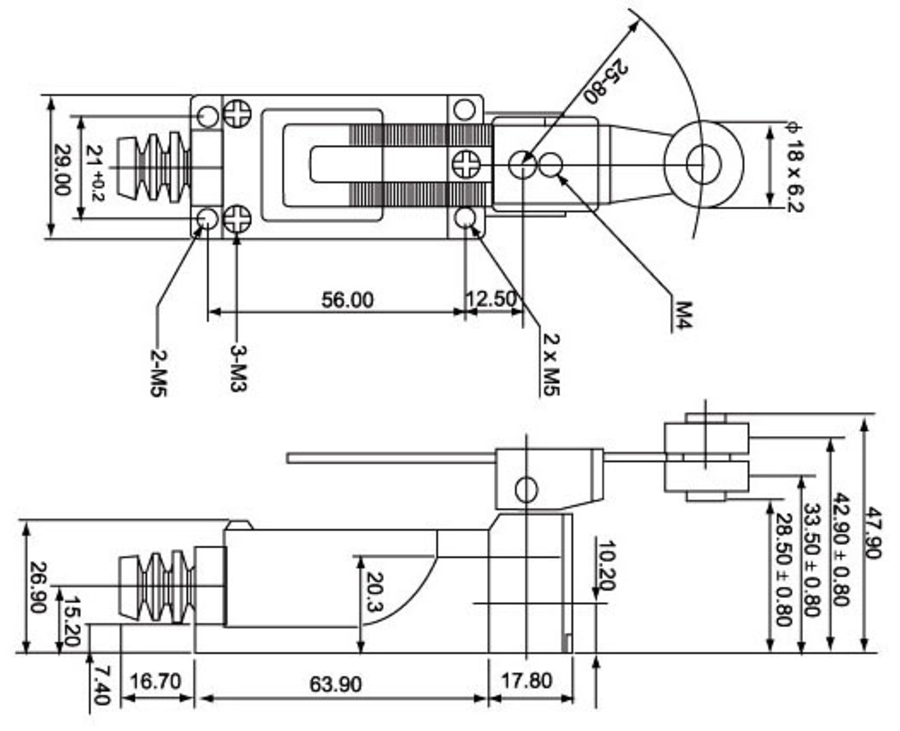

Rozměry

  • LK\108 Koncový spínač s nastavitelnou páčkou a kolečkem - Rozměry
