LK\112 Koncový spínač s pístem a kolečkem
Koncové spínače LK 100
LK\112
EAN:

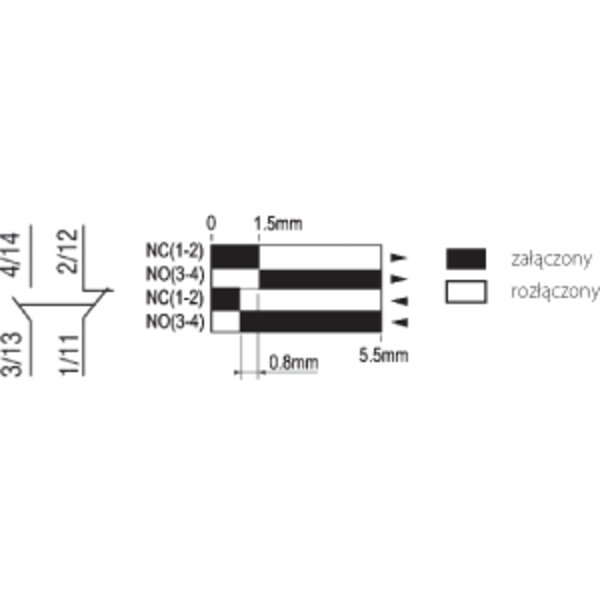

Dvouobvodový koncový spínač
Odolná konstrukce s kvalitního plastu a slitiny hliníku (dolní díl a kryt tvoří pevný celek)
Malé rozměry, konstrukce odolná vodě a oleji. Instalován spínač s dvojitým pružinovým mechanismem
Dlouhá mechanická životnost. Plynulý chod, delší prac. čas
Konstrukce otvorů usnadňuje montáž vodičů
Velký výběr spínacích dílů, snadná montáž a obsluha
Odolná konstrukce s kvalitního plastu a slitiny hliníku (dolní díl a kryt tvoří pevný celek)
Malé rozměry, konstrukce odolná vodě a oleji. Instalován spínač s dvojitým pružinovým mechanismem
Dlouhá mechanická životnost. Plynulý chod, delší prac. čas
Konstrukce otvorů usnadňuje montáž vodičů
Velký výběr spínacích dílů, snadná montáž a obsluha
| Shoda s normou | IEC 60947-5-1 EN 60947-5-1 UL508 CSAC22-2Nº 14 IEC 60204-1 (komponenty) EN 60204-1 (komponenty) |
| Teplota prostředí | -25 ... +70°C (pracovní) -40 ... +70°C (skladování) |
| Odolnost proti vibracím (dle IEC 60068-2-6) | 55 Hz, 1,5 mm dvojitá amplituda |
| Odolnost proti rázům (dle IEC 60068-2-27) | 30g 18 ms v libovolné poloze |
| Stupeň ochrany | IP 65, shoda s IEC60529 |
| Mechanická životnost | 15 mln (cyklů) |
| Jmenovité izolační napětí Ui | 500V, třída znečistění 3, shoda s IEC 60947-1 300V, shoda s UL508, CSA C22-2n° 14 |
| Průřez připojovacích vodičů | max. 2,5 mm² (svorka) |
| Indukční zátěž | AC15, B300 (Ue=240V, Ie=1,5A) DC-13, R300 (Ue=250V, Ie=0,1A) |
| Ohmická zátěž | 250V, 5A |
| Četnost sepnutí | 120 cyklů/min |
| Odpor izolace | >100 MΩ. 500 V |
| Typ zatížení | <25 MΩ, 5 V, 5 mA, po 10 mln cyklů |
| Elektrická životnost | 1 mln cyklů, AC-15 (Ue=240 V, Ie = 1,5 A) |
| Krytí kontaktů | Za |
| Vývodka | gumová, max Ø 6...9 mm |

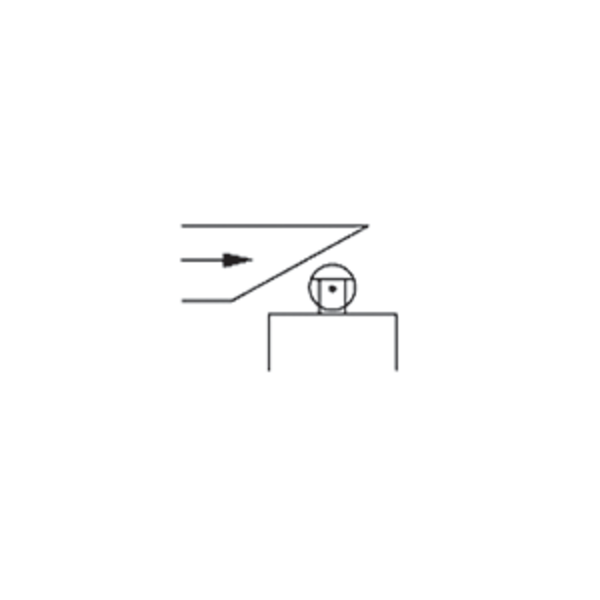

| Spínání | úhel 30° |
| Max. rychlost uvolnění | 0,25 m/s |
| Max. síla uvolnění | 900 g |
| Minimální síla návratu | 150 g |
