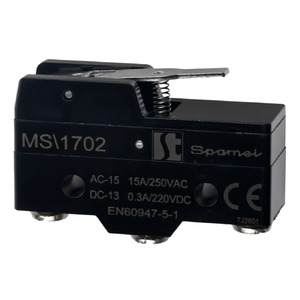

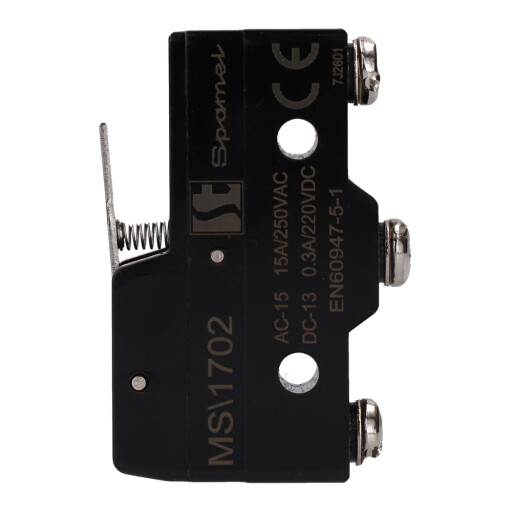

MS \ 1702 Mikrospínač, krátká plochá páka

MS \ 1702 Mikrospínač, krátká plochá páka

Mikro spínače MS

MS\1702
Virous of actuators, action position is adjustable
High switch on and off capacity(15A)
High accuracy
Wide range of operation speed
Teplota prostředí Standardní použití: -25 ... + 80 ° C (bez ledu)
Utěsněno: -15 ... + 80 ° C (bez námrazy)
Odpor izolace min. 100 MΩ (při 500 VDC)
Typ zatížení Max. 15 mΩ (počáteční hodnota)
Rychlost připojení 0,01mm-1m/s
Frekvence Mechanické: 240 sepnutí / min. Elektrické: 20 sepnutí / min
Odolnost proti nárazům Mechanická trvanlivost: 1 000 m / s2 (přibližně 100 G)
Provozní porucha: 300 m / s2 (cca 30G)
Odolnost proti vibracím 10-55 Hz, 1,5 mm dvoj. amplituda
Vlhkost Univerzální typ: 85% vlhkost nebo. max., typ s těsněním: 85% vlhkost nebo. max.
Odolnost Mechanické: 20 000 000 sepnutí / min
Elektrické: 500 000 sepnutí / min
Dielektrická odolnost 1000 VAC, 50/60 Hz po dobu 1 minuty mezi terminály se stejnou polaritou
1 500 VAC, 50/60 Hz po dobu 1 minuty mezi každým terminálem a zemí
1 500 VAC, 50/60 Hz po dobu 1 minuty mezi každým terminálem a zemí
Maximální počáteční síla 160 g
Minimální uvolňovací síla 28 g
Maximální počáteční pojezd 5 mm
Minimální horní posun 2 mm
Maximální diferenciální posun 1 mm
Maximální volná pozice 24,8 mm
Pracovní poloha 19±0,4

Model 3D

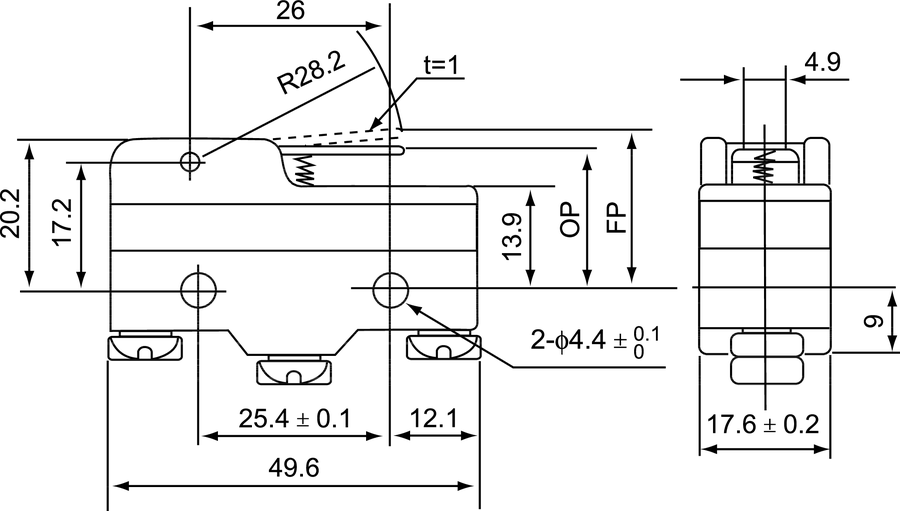

Rozměry

  • MS \ 1702 Mikrospínač, krátká plochá páka - Rozměry
