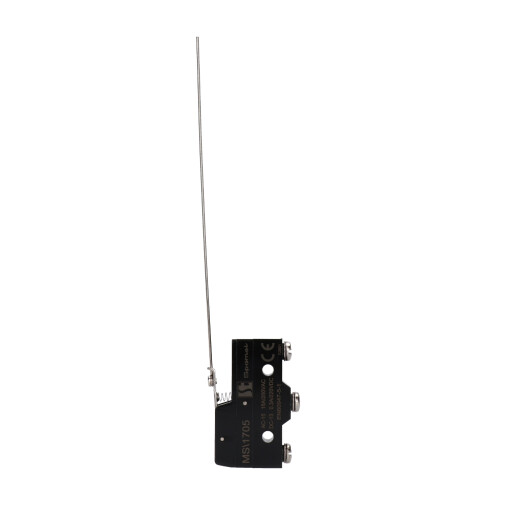

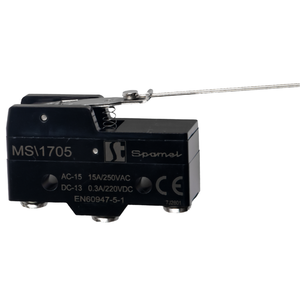

MS \ 1705 Mikrospínač, kladka s drátem

MS \ 1705 Mikrospínač, kladka s drátem

Mikro spínače MS

MS\1705
Virous of actuators, action position is adjustable
High switch on and off capacity(15A)
High accuracy
Wide range of operation speed
Teplota prostředí Standardní použití: -25 ... + 80 ° C (bez ledu)
Utěsněno: -15 ... + 80 ° C (bez námrazy)
Odpor izolace min. 100 MΩ (při 500 VDC)
Typ zatížení Max. 15 mΩ (počáteční hodnota)
Rychlost připojení 0,01mm-1m/s
Frekvence Mechanické: 240 sepnutí / min. Elektrické: 20 sepnutí / min
Odolnost proti nárazům Mechanická trvanlivost: 1 000 m / s2 (přibližně 100 G)
Provozní porucha: 300 m / s2 (cca 30G)
Odolnost proti vibracím 10-55 Hz, 1,5 mm dvoj. amplituda
Vlhkost Univerzální typ: 85% vlhkost nebo. max., typ s těsněním: 85% vlhkost nebo. max.
Odolnost Mechanické: 20 000 000 sepnutí / min
Elektrické: 500 000 sepnutí / min
Dielektrická odolnost 1000 VAC, 50/60 Hz po dobu 1 minuty mezi terminály se stejnou polaritou
1 500 VAC, 50/60 Hz po dobu 1 minuty mezi každým terminálem a zemí
1 500 VAC, 50/60 Hz po dobu 1 minuty mezi každým terminálem a zemí
Maximální počáteční síla 10 g
Minimální uvolňovací síla 3 g
Maximální počáteční pojezd 20 mm
Minimální horní posun 5,6 mm
Maximální diferenciální posun 3 mm
Pracovní poloha 19±0,8

Model 3D

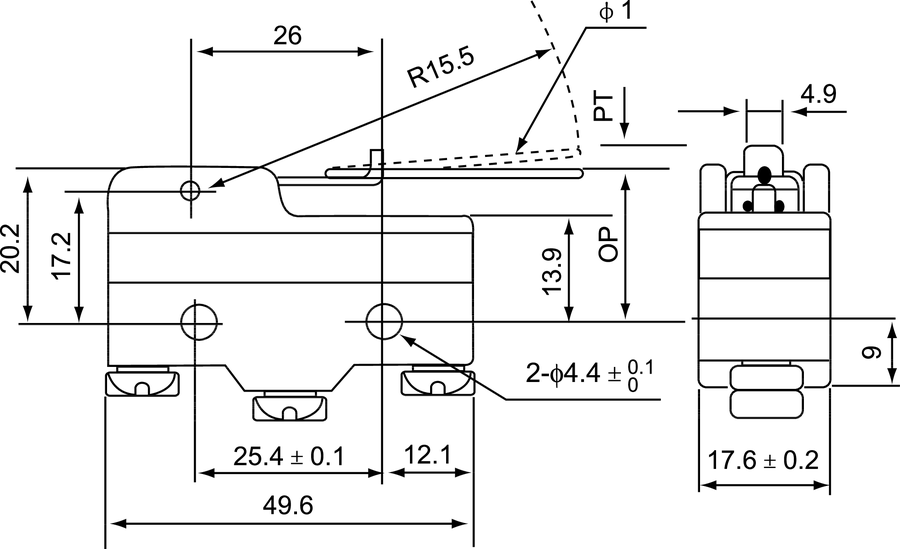

Rozměry

  • MS \ 1705 Mikrospínač, kladka s drátem - Rozměry
