Instalační souprava ZI2 se spínačem 0-I (SCHUKO)

Instalační souprava ZI2 se spínačem 0-I (SCHUKO)

Instalační soupravy ZI SCHUKO

ZI#

Pozor: Boční 1 fázová zásuvka je standardně instalována na pravé straně soupravy. Existuje možnost objednání soupravy s boční zásuvkou na levé straně. Za tímto účelem je nutné dopsat symbol "L" např. ZI23\R111L-S
V provedeních: ZI25\R341-S, ZI25\R342-S, ZI25\R441-S, ZI25\R442-S existuje možnost jištění boční zásuvky tavnou pojistkou WTA 10A/250V zkratová odolnost pojistkové vložky 1500 A.

Nové Instalační soupravy jsou charakteristické svým novým ergonomickým designem. Každá souprava je vybavena zásuvkou 16 nebo 32 A ( podke varianty ). Soupravy ZI s vypínačem 0-I łącznik krzywkowy, vybaveny hlavní zásuvkou a podle typu 1-2 boční ( 1 fázovou ) boční zásuvou. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
Jmenovité izolační napětí Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...6 mm²
Stupeň ochrany II
Váha 0,8...1,2 kg
Druh vývodek M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A boční zásuvka
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Spínač 0-I

Provedení

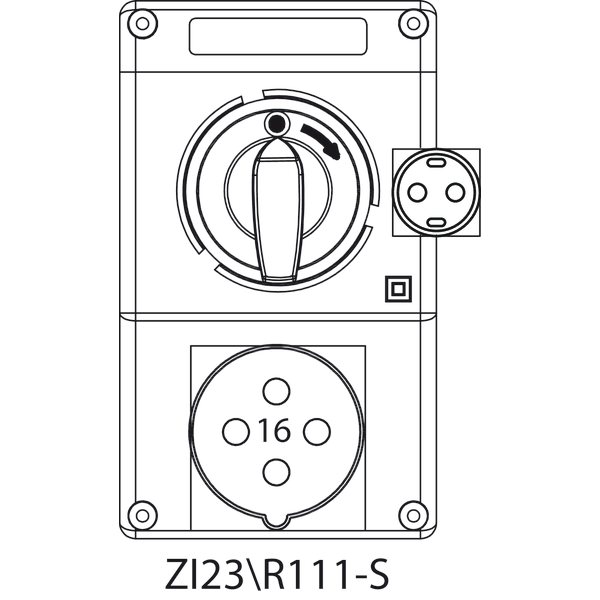

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 23\R111-S

    23\R111-S

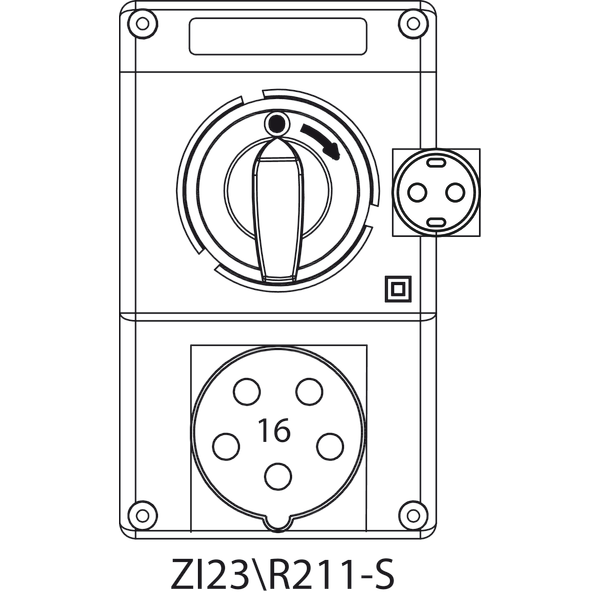

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 23\R211-S

    23\R211-S

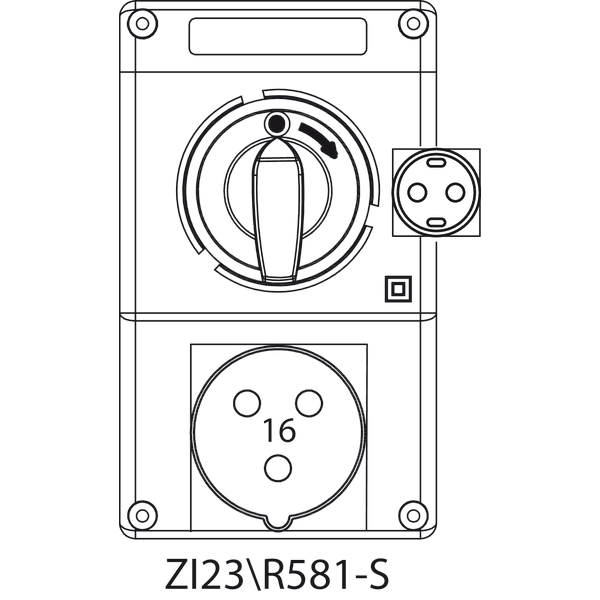

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 23\R581-S

    23\R581-S

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 24\R111-S

    24\R111-S

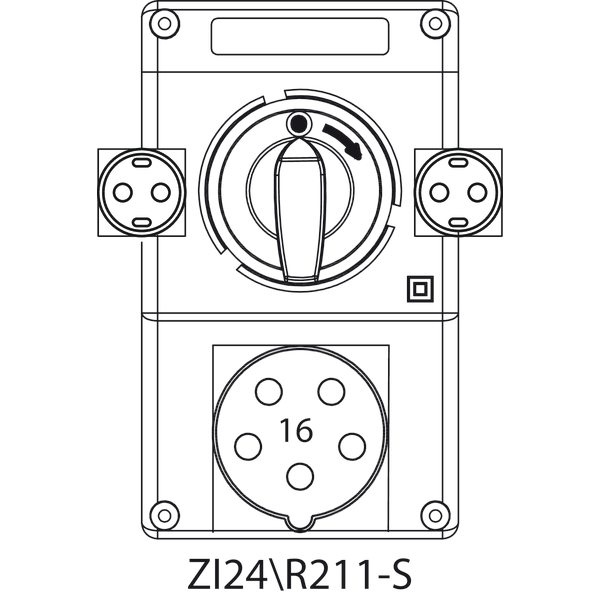

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 24\R211-S

    24\R211-S

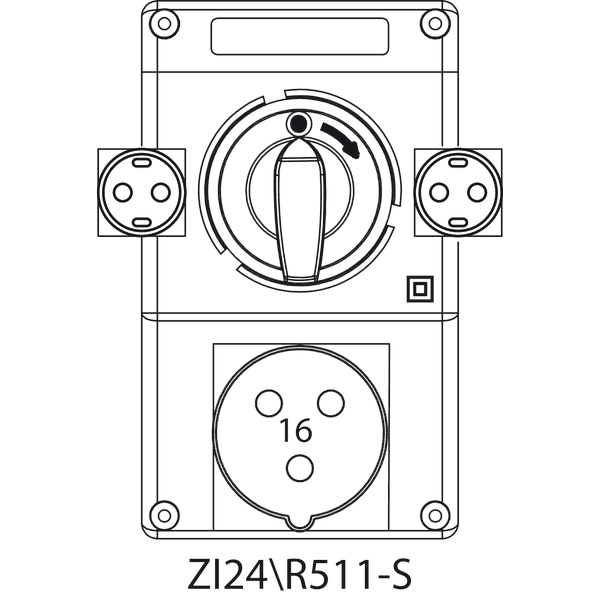

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 24\R511-S

    24\R511-S

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 25\R341-BS

    25\R341-BS

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 25\R342-BS

    25\R342-BS

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 25\R441-BS

    25\R441-BS

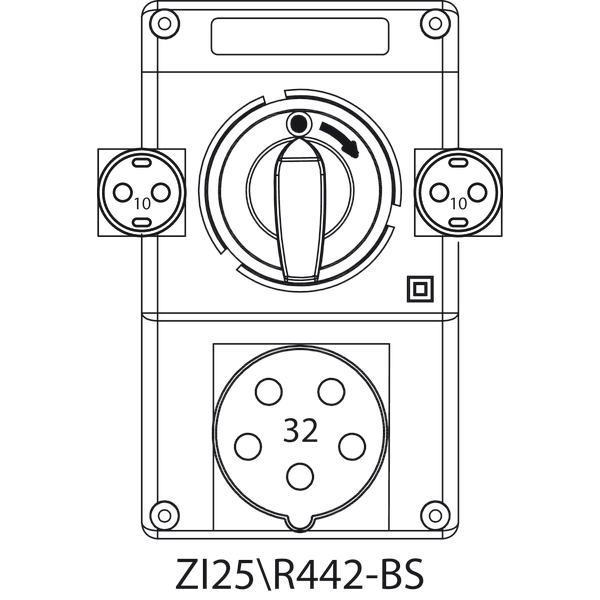

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - 25\R442-BS

    25\R442-BS

Model 3D

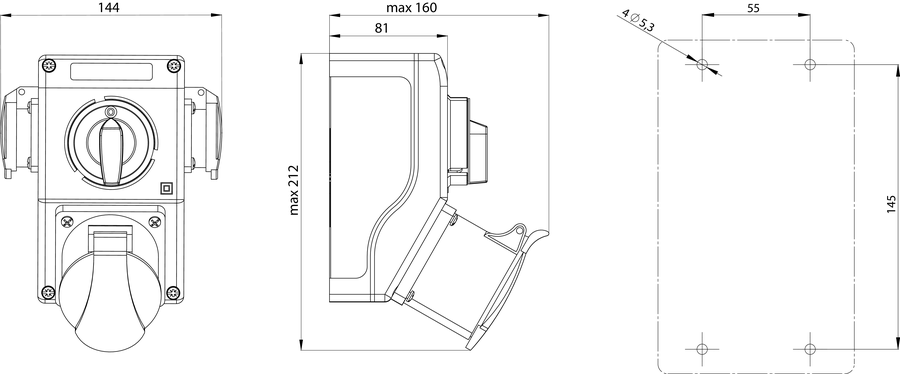

Rozměry

  • Instalační souprava ZI2 se spínačem 0-I (SCHUKO) - Rozměry
