Instalační souprava ZI3 s jističem

Instalační souprava ZI3 s jističem

Instalační soupravy ZI

ZI#

Pozor:
Boční 1 fázová zásuvka je standardně instalována na pravé straně soupravy. Existuje možnost objednání soupravy s boční zásuvkou na levé straně. Za tímto účelem je nutné dopsat symbol "L" např. ZI33\X111L

Nové Instalační soupravy jsou charakteristické svým novým ergonomickým designem. Každá souprava je vybavena zásuvkou 16 nebo 32 A ( podke varianty ), 1 - 2 ( 1 fázovou ) boční zásuvou.
Intalační soupravy splňují stupeň krytí IP44 nebo IP65/IP67 (bez bočních zásuvek). Napájení je přivedeno na kontakty jističe. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
Jmenovité izolační napětí Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...6 mm²
Stupeň ochrany II
Váha 0,8...1,2 kg
Druh vývodek M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A boční zásuvka
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Jednofázový jistič 16A/B
Třífázový jistič 32 A/C
Třífázový jistič16 A/C

Provedení

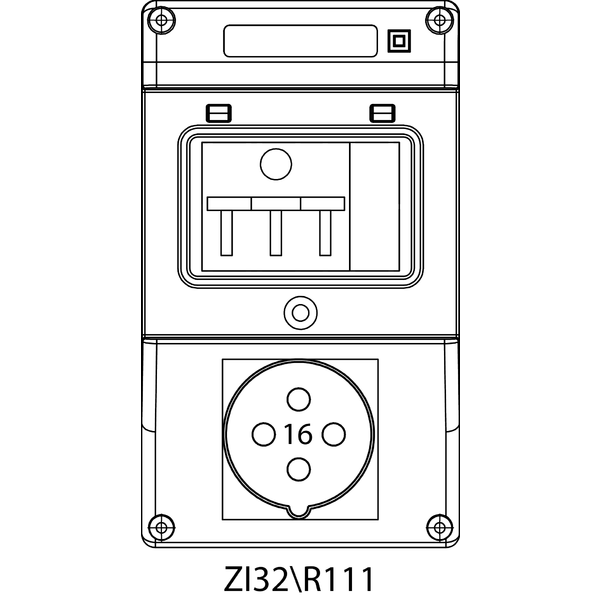

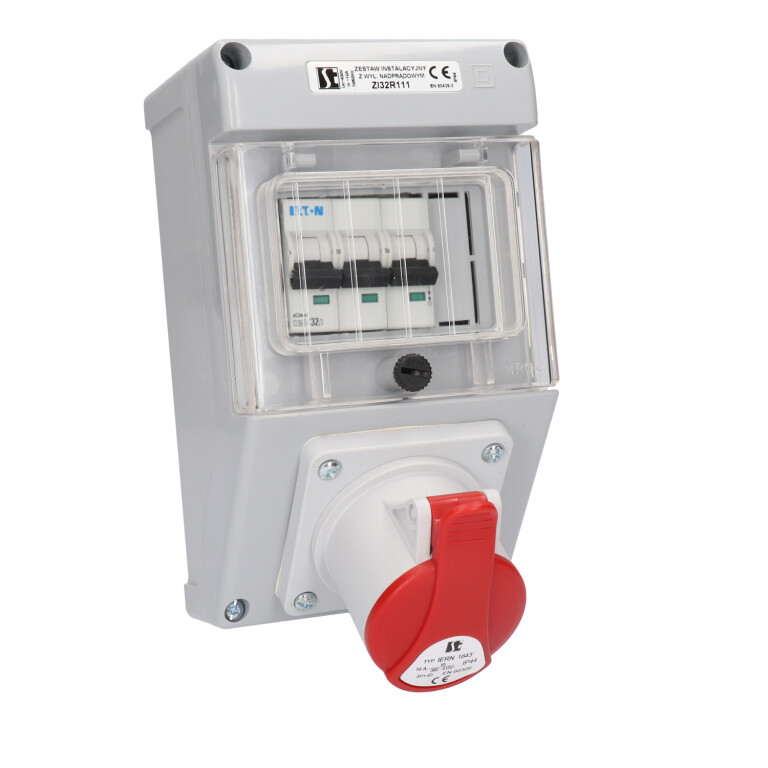

  • Instalační souprava ZI3 s jističem - 32\R111

    32\R111

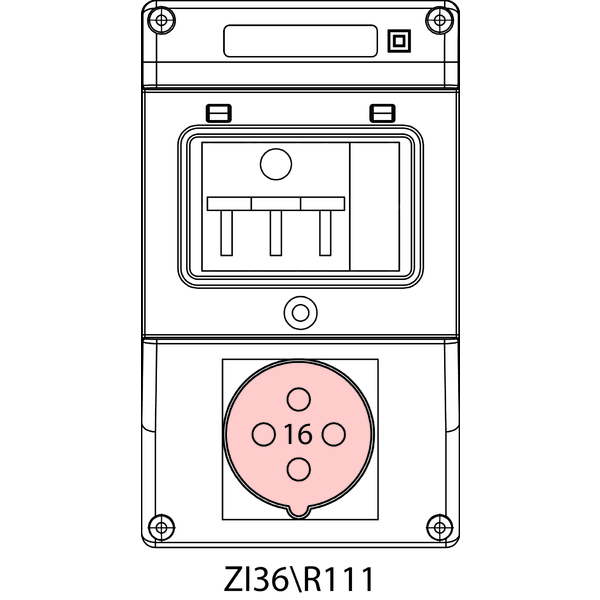

  • Instalační souprava ZI3 s jističem - 36\R111

    36\R111

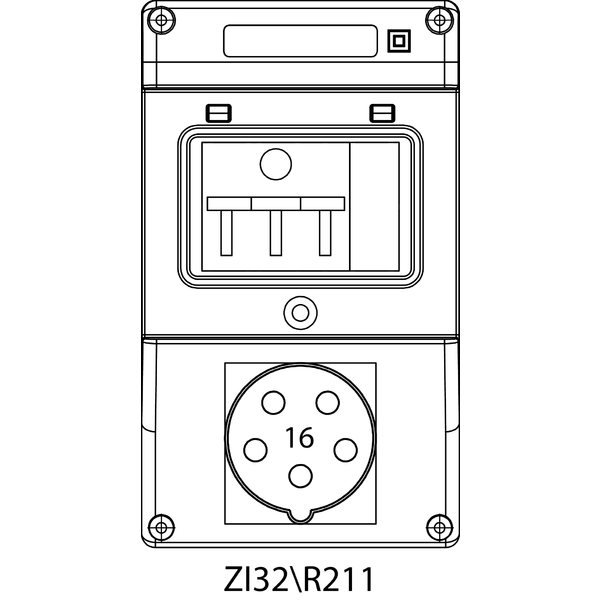

  • Instalační souprava ZI3 s jističem - 32\R211

    32\R211

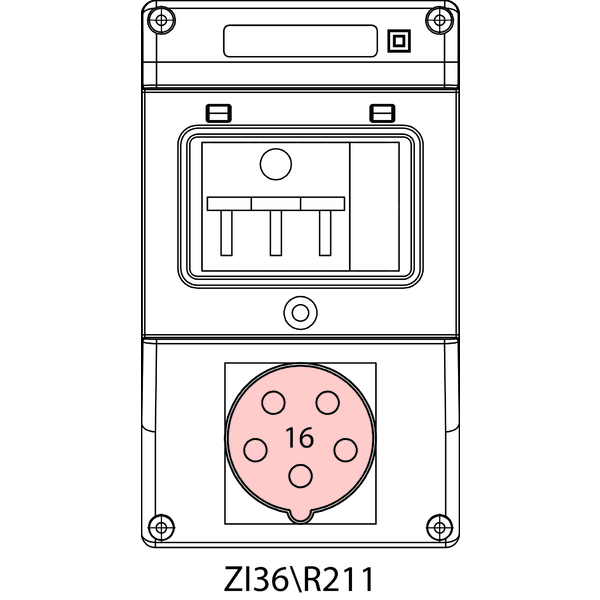

  • Instalační souprava ZI3 s jističem - 36\R211

    36\R211

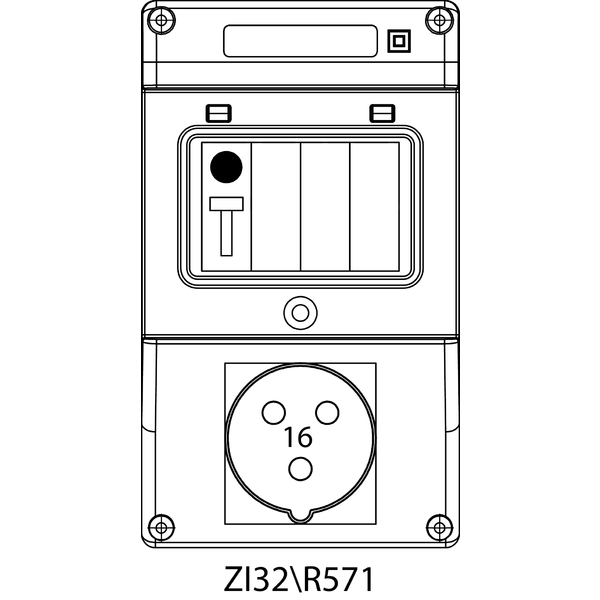

  • Instalační souprava ZI3 s jističem - 32\R571

    32\R571

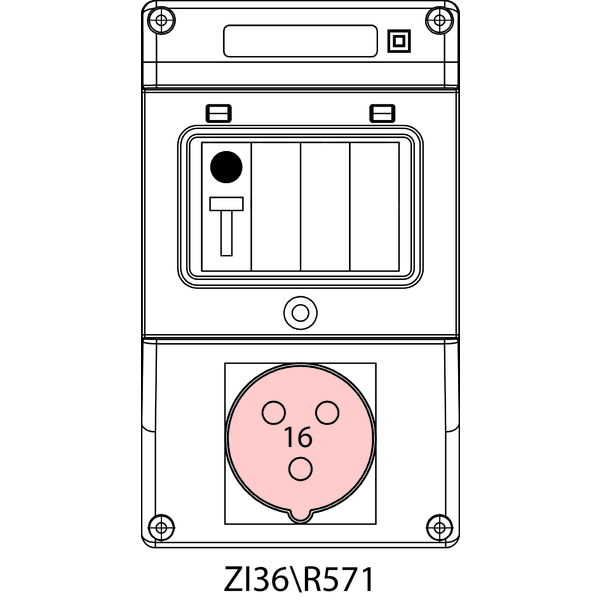

  • Instalační souprava ZI3 s jističem - 36\R571

    36\R571

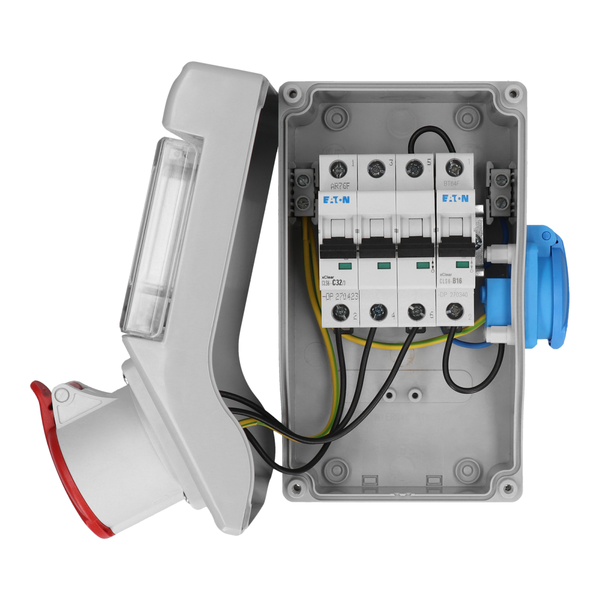

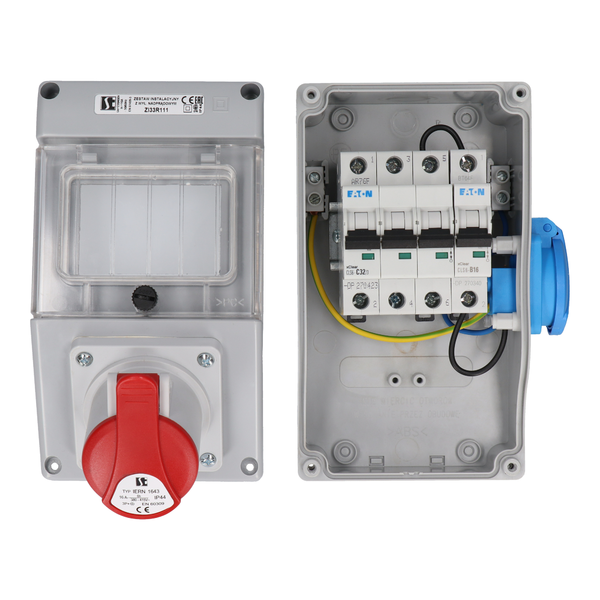

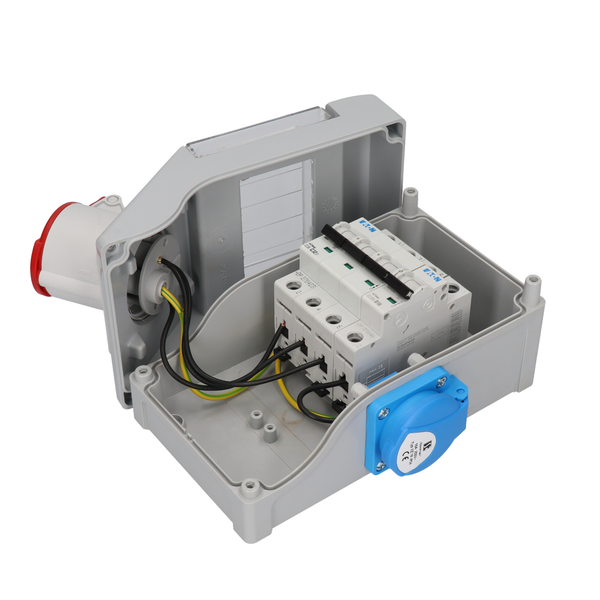

  • Instalační souprava ZI3 s jističem - 33\R111

    33\R111

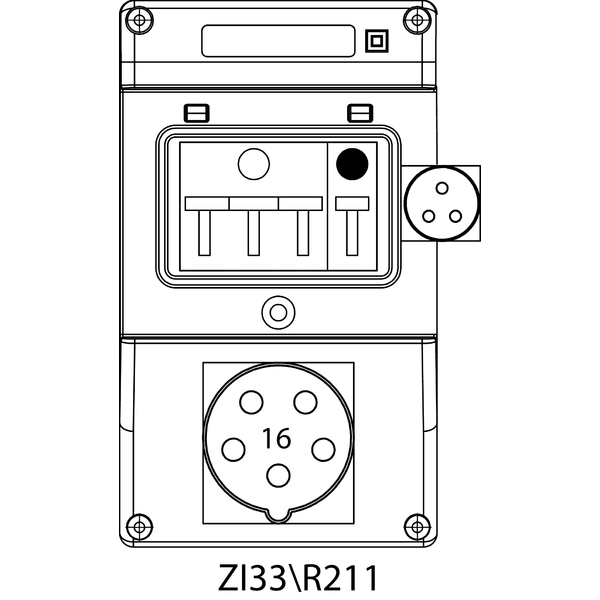

  • Instalační souprava ZI3 s jističem - 33\R211

    33\R211

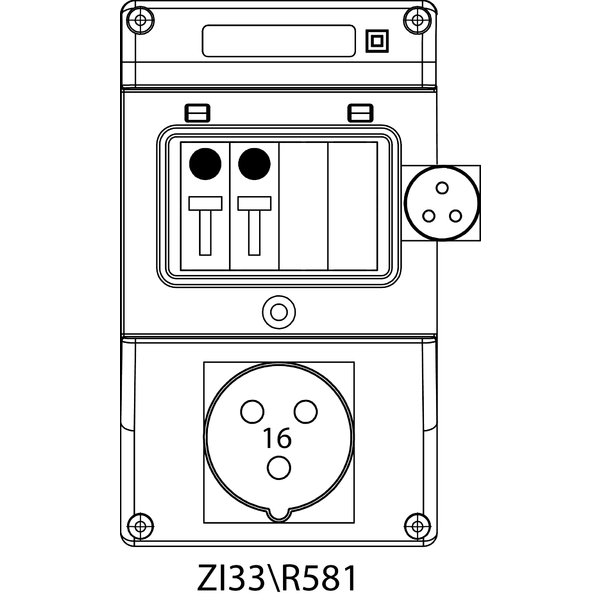

  • Instalační souprava ZI3 s jističem - 33\R581

    33\R581

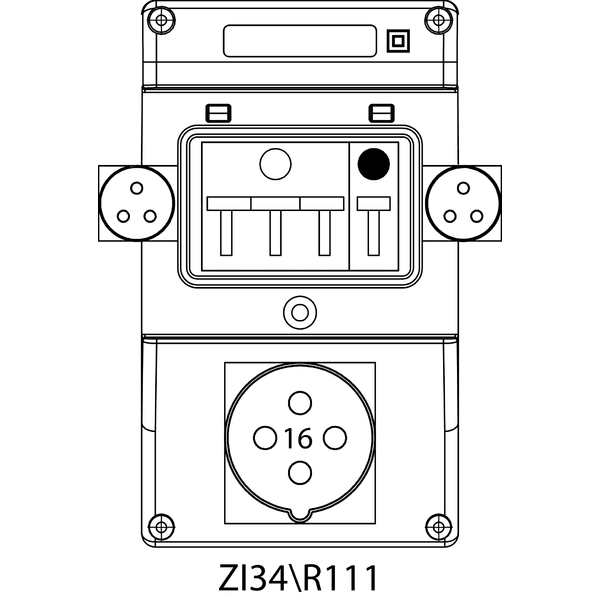

  • Instalační souprava ZI3 s jističem - 34\R111

    34\R111

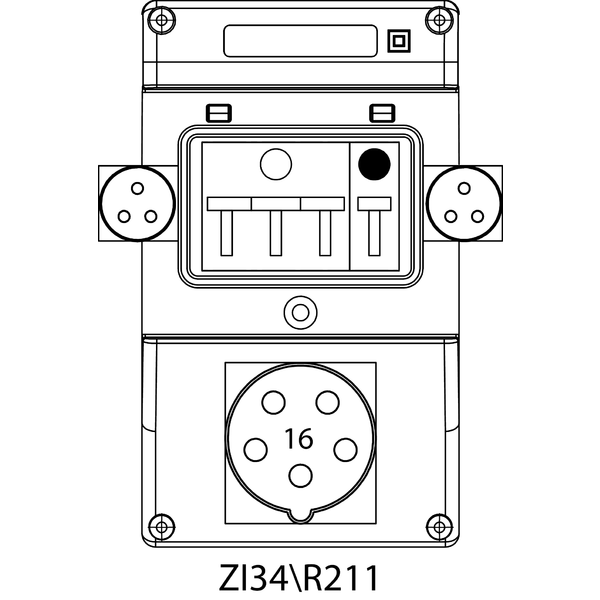

  • Instalační souprava ZI3 s jističem - 34\R211

    34\R211

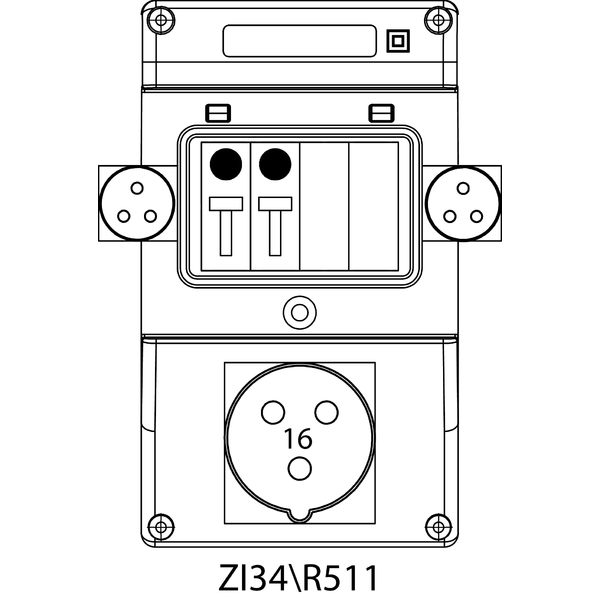

  • Instalační souprava ZI3 s jističem - 34\R511

    34\R511

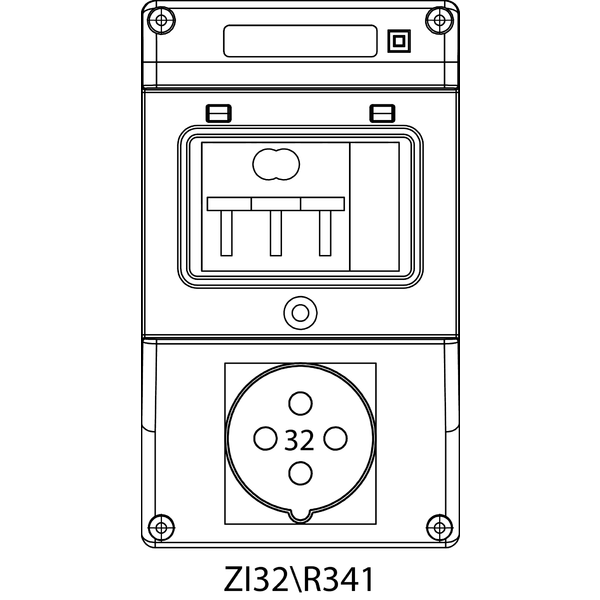

  • Instalační souprava ZI3 s jističem - 32\R341

    32\R341

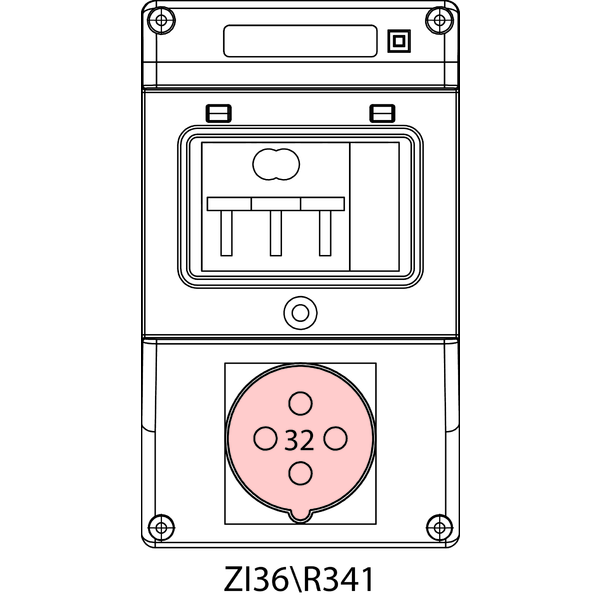

  • Instalační souprava ZI3 s jističem - 36\R341

    36\R341

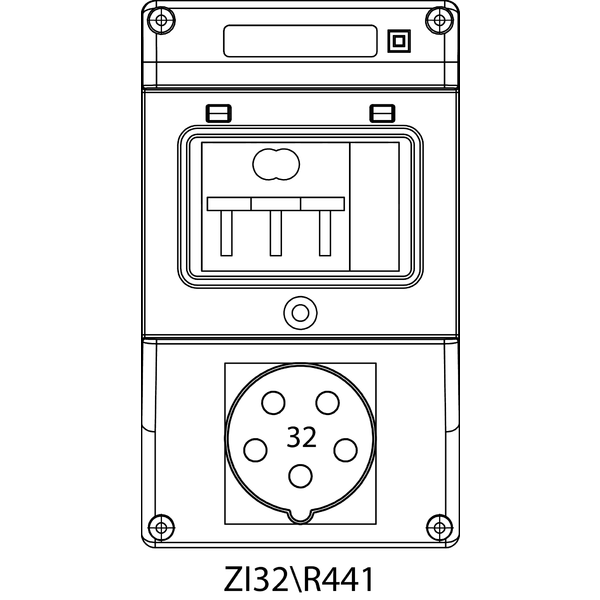

  • Instalační souprava ZI3 s jističem - 32\R441

    32\R441

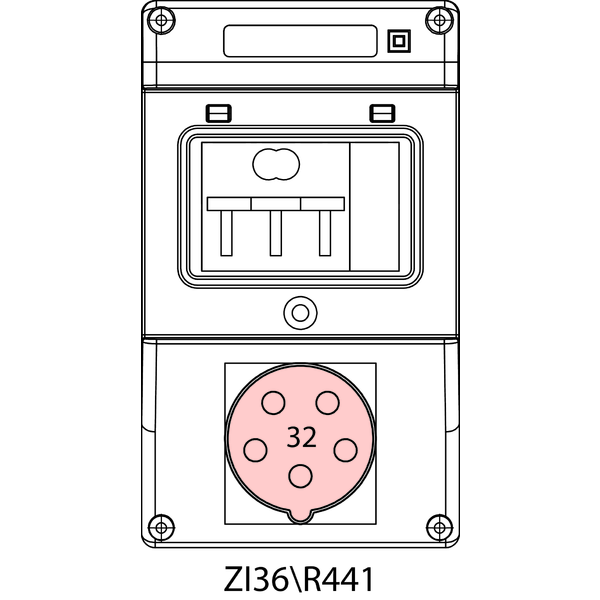

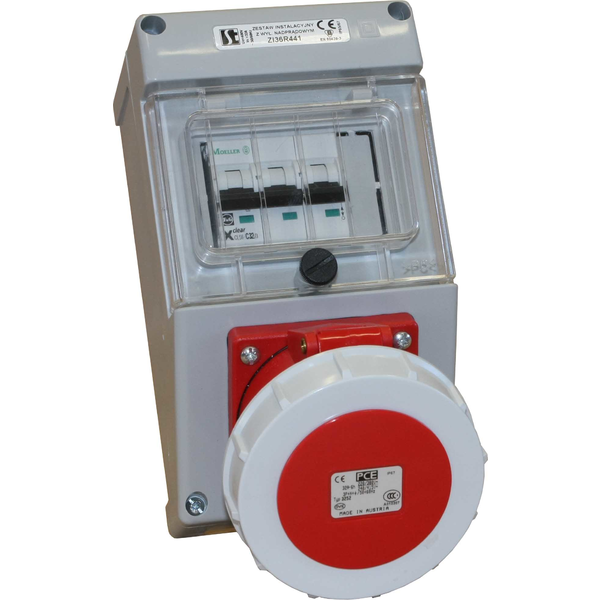

  • Instalační souprava ZI3 s jističem - 36\R441

    36\R441

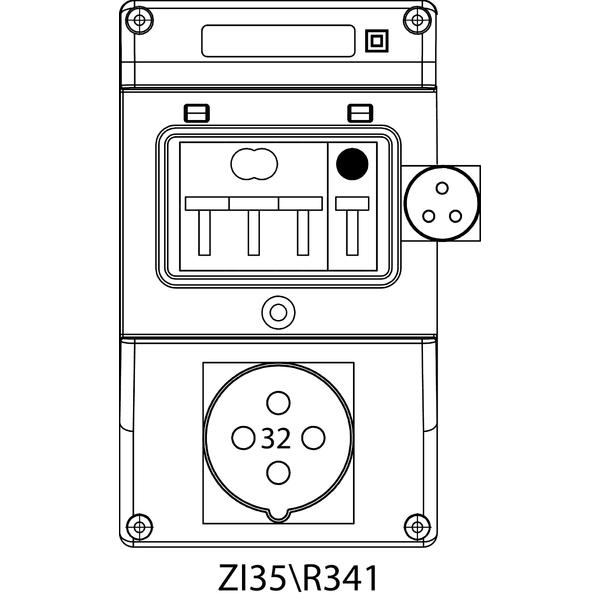

  • Instalační souprava ZI3 s jističem - 35\R341

    35\R341

  • Instalační souprava ZI3 s jističem - 35\R342

    35\R342

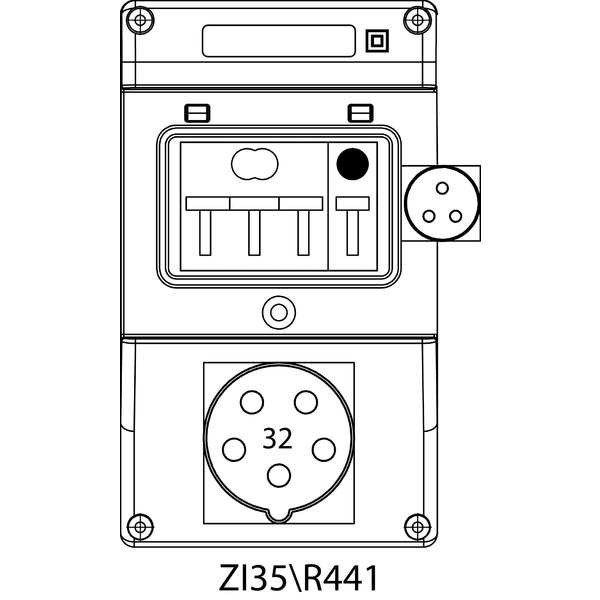

  • Instalační souprava ZI3 s jističem - 35\R441

    35\R441

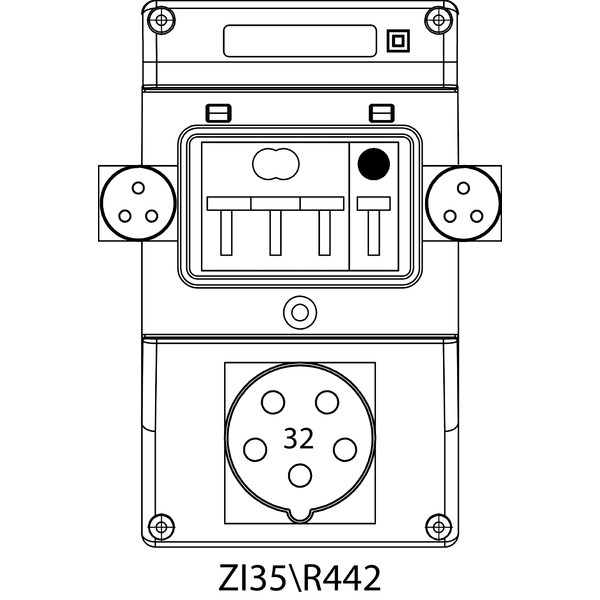

  • Instalační souprava ZI3 s jističem - 35\R442

    35\R442

Model 3D

Rozměry

  • Instalační souprava ZI3 s jističem - Rozměry
