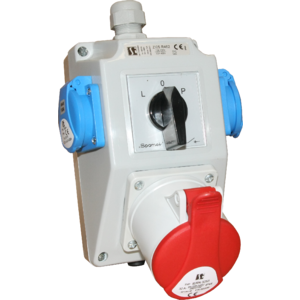

Instalační souprava ZI se spínačem L-0-P (SCHUKO)

Instalační souprava ZI se spínačem L-0-P (SCHUKO)

Instalační soupravy ZI SCHUKO

ZI#-S

V provedeních: ZI05\R361-S, ZI05\R362-S, ZI05\R461-S, ZI05\R462-S je boční zásuvka jištěna tavnou pojistkou WTA 10A/250V zkratová odolnost pojistkové vložky 1500 A.
Provedení ZI01 jsou vybavena gumovou vývodkou, ostatní metrickou vývodkou.

Instalační soupravy ZI se mezi sebou liší druhem a proudovou velikostí zásuvek. Instalační soupravy ZI s hlavní 16A zásuvkou jsou vybaveny spínačem LK16R funkci 0-I. Soupravy ZI se zásuvkou 32A jsou vybaveny spínačem LK32R. Instalační soupravy ZI splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1.
Jmenovité izolační napětí Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...4 mm²
Stupeň ochrany II
Druh vývodek M25×1,5
2P+PE 16A
2P+PE 16A boční zásuvka
2P+PE 16A boční zásuvka tavná skleněná pojistka WTA 10A/250V
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Spínač L-0-P

Provedení

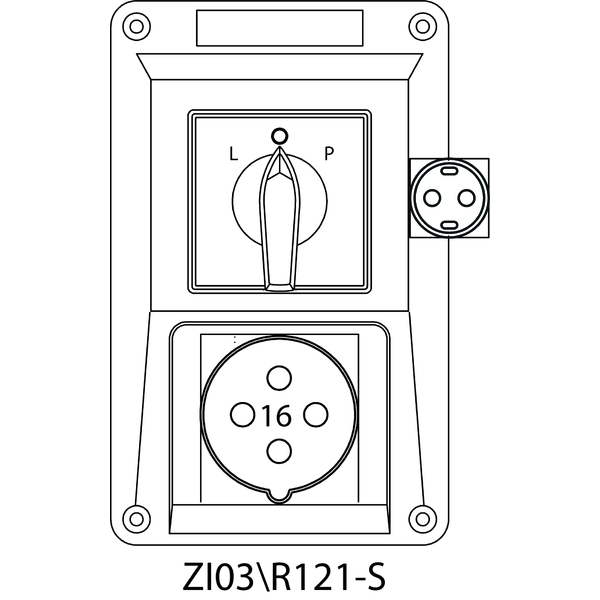

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 03\R121-S

    03\R121-S

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 03\R221-S

    03\R221-S

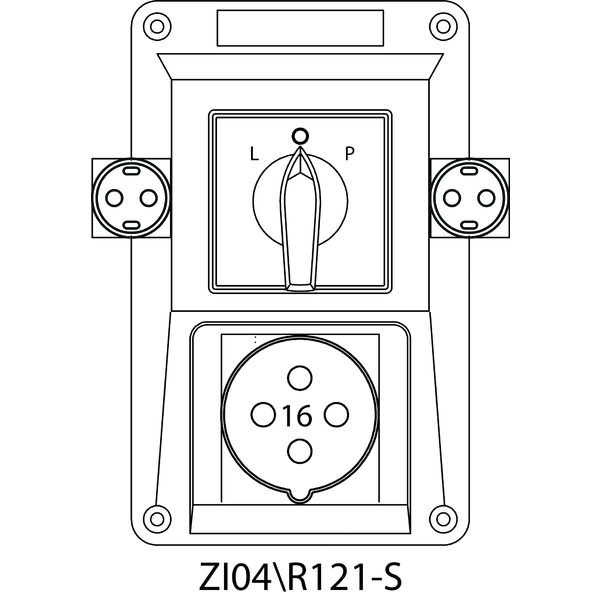

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 04\R121-S

    04\R121-S

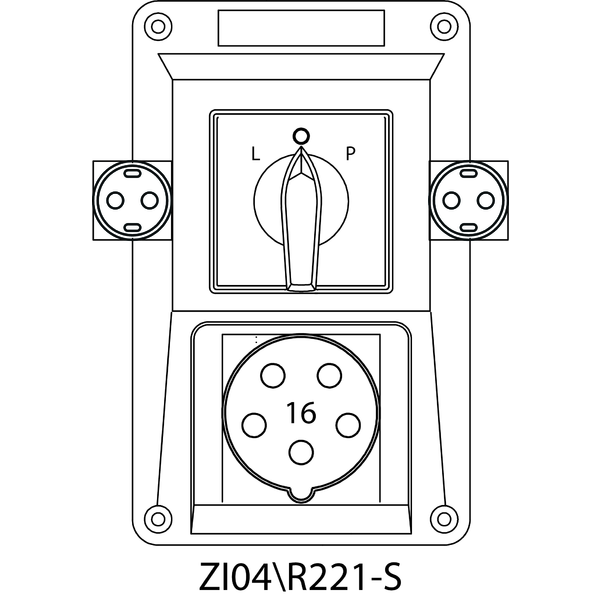

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 04\R221-S

    04\R221-S

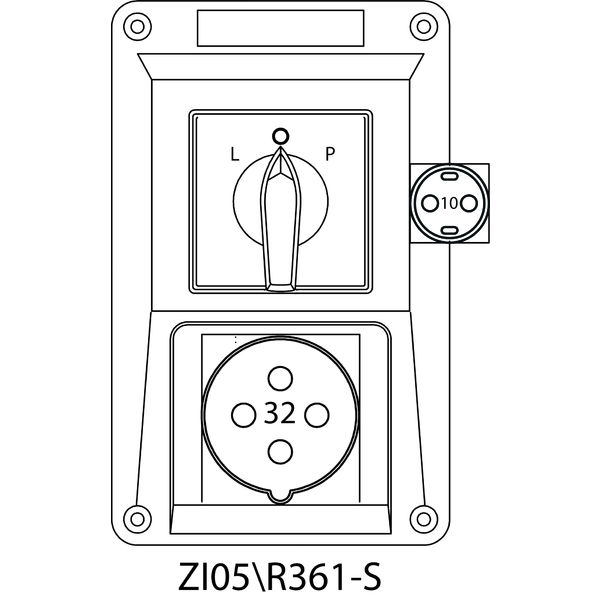

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 05\R361-S

    05\R361-S

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 05\R362-S

    05\R362-S

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 05\R461-S

    05\R461-S

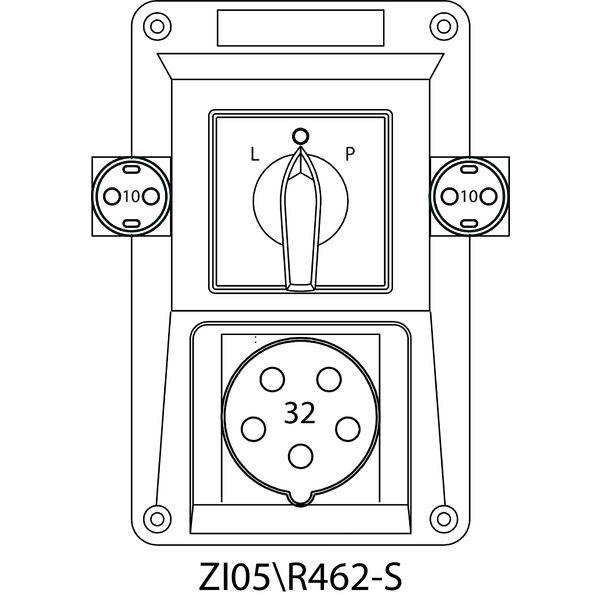

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - 05\R462-S

    05\R462-S

Model 3D

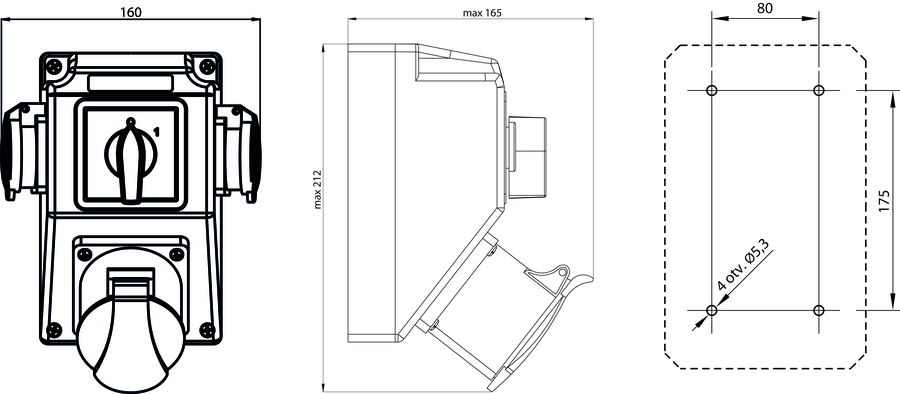

Rozměry

  • Instalační souprava ZI se spínačem L-0-P (SCHUKO) - Rozměry
