Rozběhové soupravy RZ

RZ#\###
Instalační rozběhová souprava je určena pro individuální zákazníky pro rozběh třífázových motorů. Kromě tepelné ochrany, která brání poškození motoru před přetížením, zařízení reaguje i na strátu jedné z fáz. Souprava kromě tlačítek zapni/vypni obsahuje snadno dostupné tlačítko nouzového zastavení. Pokud má zařízení připojení k Rozběhové soupravě více než jednu pracovní pozici, existuje možnost připojením dodatečných tlačítek nouzového vypnutí.
Zásuvky a vidlice 4-fázové instalovat do sítí TNC.
Základní typy jsou vybaveny tepelnými relé s parametry uvedenými v Složení objednacího kódu . U speciálních objednávek je možnost použít tepelné relé s parametry uvedenými v tab. Typy tepelných relé.
Rozběhové soupravy splňují nařízení norem: PN-EN 60439-1.
Jmenovité izolační napětí Ui 500 V
Jmenovitý tepelný proud Iu max 14/18 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...4 mm²
Stupeň ochrany II

Model 3D

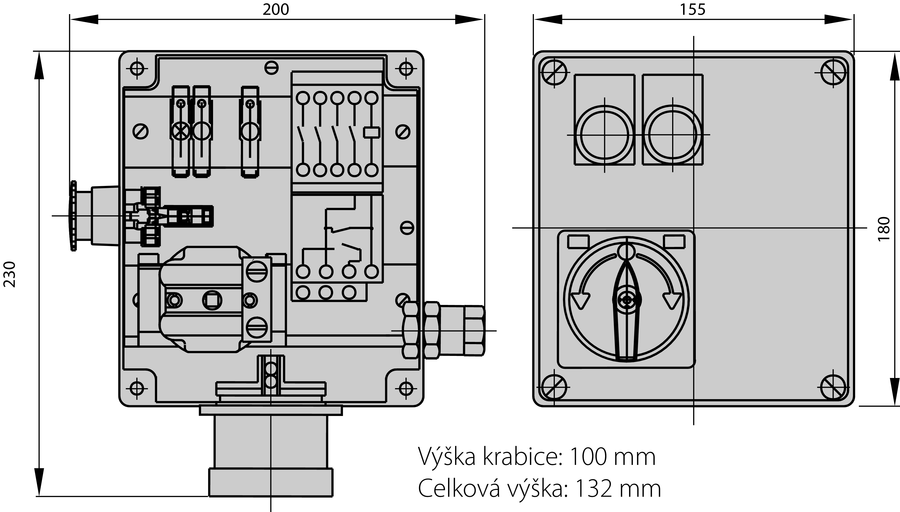

Rozměry

  • Rozběhová souprav RZ01/RZ02 - Rozměry
