ŁK16S Vačkový spínač pro uchycení do pultu

ŁK16S Vačkový spínač pro uchycení do pultu

Vačkový spínač pro uchycení do pultu ŁK16S

ŁK#S-#\#
Jmenovité izolační napětí Ui 690 V
Jmenovité impulzní napětí Uimp 4 kV
Jmenovitý tepelný proud Iu-Ith 20 A
Jmenovitý spínací proud Ie w kat. AC-21A, AC-22A 16 A (230/400/500/690 V)
Jmenovitý výkon Pe w kat. AC-23A 4 kW (230 V)
7 kW (400 V)
10 kW (500 V)
10 kW (690 V)
Jmenovitý výkon Pe w kat. AC-3 3 kW (230 V)
5 kW (400 V)
7 kW (500 V)
8 kW (690 V)
Jmenovitý krátkodobý výdržný proud Icw(1s) 0,25 kA
Jmenovitá zklratová zapínací schopnost Icm 0,34 kA
Jmenovitý proud pojistkové vložky gG 16 A
Utahovací moment svorek max 0,8 Nm
Uchycení spínače do pultu 28
Teplota prostředí -5 ... +40°C
Průřez připojovacích vodičů 0,75...2,5 mm²
Stupeň krytí kontaktů IP20
Počet segmentů spínače 1 ... 2
1.4213 Vypínač 0-1 (1 - fázový)
1.428 Vypínač 0-1 (2 - fázový)
2.423 Vypínač 0-1 (3 - fázový)
2.4226 Vypínač 0-1 (4 - fázový)

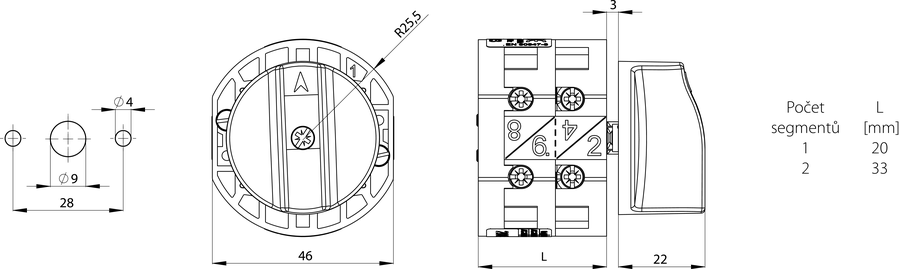

Rozměry

  • ŁK16S Vačkový spínač pro uchycení do pultu - Rozměry
