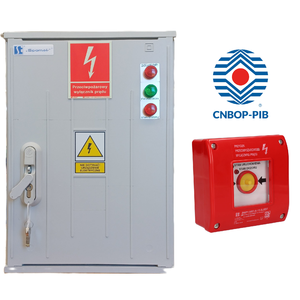

Zestaw wykonawczy uruchamiająco-sygnalizujący z certyfikatem PWP1-UWS100
Urządzenia wykonawczo-sygnalizacyjne z certyfikatem CNBOP
PWP1-UWS#
EAN:
Opis techniczny wyrobu:
Zestaw PWP1-UWS100 ma zastosowanie w obiektach budowlanych w celu ręcznego (zdalnego i lokalnego) odcinania dopływu prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru oraz sygnalizacji stanu pracy. Zakwalifikowany jest do 2 klasy środowiskowej i może być stosowany na zewnątrz budynku w zakresie temperatury pracy od -25°C do + 75°C. Należy go stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.
W skład zestawu wchodzi:
- Urządzenie uruchamiająco – sygnalizujące PWP1-W01-A-01-2LED7 przeznaczone do zdalnego uruchomienia urządzenia wykonawczego PWP oraz sygnalizacji stanów pracy PWP.

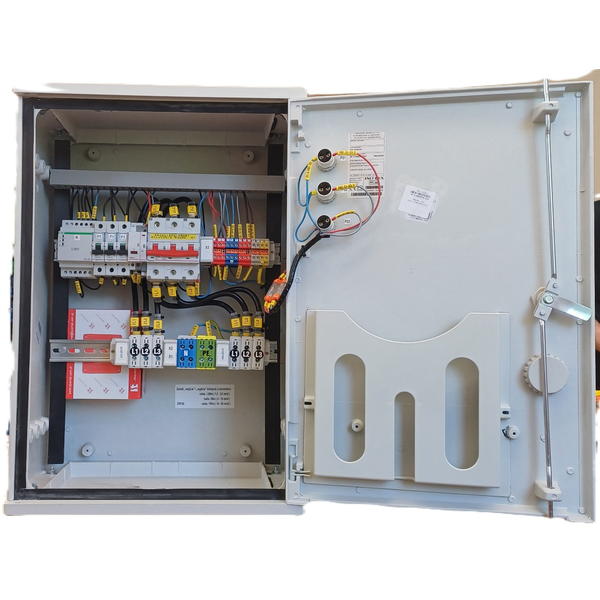

- Urządzenie wykonawcze z sygnalizacją 230V mające za zadanie odłączyć zasilanie budynku lub strefy pożarowej, której dotyczy. Głównym elementem urządzenia wykonawczego PWP1-UWS100 jest rozłącznik 100A wyposażony w wyzwalacz napięciowy (wzrostowy).
Zestaw PWP1-UWS100 posiada:
- Krajową Ocenę Techniczną CNBOP-PIB-KOT-2025/0434-1013 wydanie 2
- Krajowy Certyfikat Stałości Właściwości Użytkowych nr 063-UWB-0718
Zestaw PWP jest zgodny z normami:
PN-EN IEC 60947-3:2021-07
PN-EN 60947-1:2010+A1:2011+A2:2014-12
PN-N-1256-04:1997
PN-EN 60529:2003+AC:2017-12+AC:2020-01
PN-EN 60068-2-1:2009
PN-EN 60068-2-2:2009
PN-EN 60068-2-6:2008
PN-EN ISO 6988:2000
PN-EN 60068-2-42:2004
PN-EN 60068-2-75:2015-01
PN-EN 60068-2-78:2013-11
PN-EN 60068-1:2014-06
PN-EN 50130-4:2012+A1:2015-03
PN-EN 61000-4-2:2011
PN-EN 61000-4-5:2014-10+A1:2018-01
PN-EN IEC 61000-4-3:2021-06
PN-EN IEC 61000-4-3:2007+A1:2008+A2:2011
PN-EN IEC 61000-4-6:2024-03
PN-EN 61000-4-4:2013-05
PN-EN 61000-4-6:2014-04
PN-EN IEC 61000-4-11:2020-11
Zestaw PWP1-UWS100 ma zastosowanie w obiektach budowlanych w celu ręcznego (zdalnego i lokalnego) odcinania dopływu prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru oraz sygnalizacji stanu pracy. Zakwalifikowany jest do 2 klasy środowiskowej i może być stosowany na zewnątrz budynku w zakresie temperatury pracy od -25°C do + 75°C. Należy go stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.
W skład zestawu wchodzi:
- Urządzenie uruchamiająco – sygnalizujące PWP1-W01-A-01-2LED7 przeznaczone do zdalnego uruchomienia urządzenia wykonawczego PWP oraz sygnalizacji stanów pracy PWP.
- Urządzenie wykonawcze z sygnalizacją 230V mające za zadanie odłączyć zasilanie budynku lub strefy pożarowej, której dotyczy. Głównym elementem urządzenia wykonawczego PWP1-UWS100 jest rozłącznik 100A wyposażony w wyzwalacz napięciowy (wzrostowy).
Zestaw PWP1-UWS100 posiada:
- Krajową Ocenę Techniczną CNBOP-PIB-KOT-2025/0434-1013 wydanie 2
- Krajowy Certyfikat Stałości Właściwości Użytkowych nr 063-UWB-0718
Zestaw PWP jest zgodny z normami:
PN-EN IEC 60947-3:2021-07
PN-EN 60947-1:2010+A1:2011+A2:2014-12
PN-N-1256-04:1997
PN-EN 60529:2003+AC:2017-12+AC:2020-01
PN-EN 60068-2-1:2009
PN-EN 60068-2-2:2009
PN-EN 60068-2-6:2008
PN-EN ISO 6988:2000
PN-EN 60068-2-42:2004
PN-EN 60068-2-75:2015-01
PN-EN 60068-2-78:2013-11
PN-EN 60068-1:2014-06
PN-EN 50130-4:2012+A1:2015-03
PN-EN 61000-4-2:2011
PN-EN 61000-4-5:2014-10+A1:2018-01
PN-EN IEC 61000-4-3:2021-06
PN-EN IEC 61000-4-3:2007+A1:2008+A2:2011
PN-EN IEC 61000-4-6:2024-03
PN-EN 61000-4-4:2013-05
PN-EN 61000-4-6:2014-04
PN-EN IEC 61000-4-11:2020-11

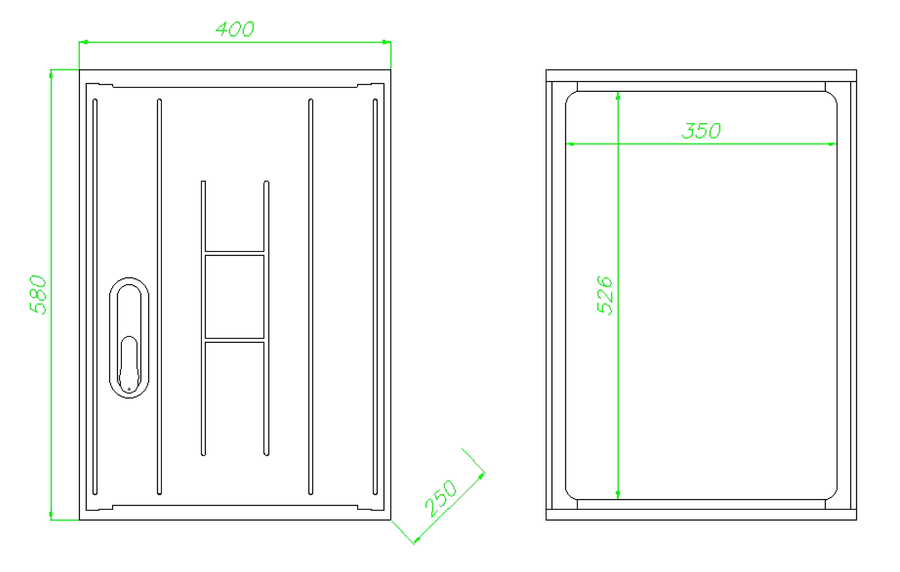

| Wymiary UW PWP (szer. x wys. x gł.) [mm] | 400x580x250 |
| Wymiary UU PWP (szer. x wys. x gł.) [mm] | 113x113x52 |
| Napięcie znamionowe obwodu głównego podlegającego wyłączeniu | 230 V / 400 V |
| Prąd znamionowy wej/wyj obwodu głównego | 100 A |
| Stupeň ochrany | Dla klasy środowiskowej 2: IP54 |
| Przekrój przewodów zasilających | 1,5...50 mm² |
| Przekrój przewodów sterujących i sygnalizacyjnych | 0,5...4 mm² |
| Pracovní teplota | Dla klasy środowiskowej 2: od -25°C do +75°C |
| Liczba torów rozłączanych | 3 |
| Napięcie znamionowe wyzwalacza | 100 A |
| Rodzaj wyzwalacza | Napięciowy (wzrostowy) |
| Zasilanie główne / Napięcie zasilania | 230 V / 400 V |
| Znamionowy prąd zwarciowy szczytowy wytrzymywany | Do 25 kA |
| Znamionowy prąd zwarciowy wytrzymywany krótkotrwały | Do 25 kA |
