Brandmeldetaster OP1 mit zusätzlichen LED

Brandmeldetaster OP1 mit zusätzlichen LED

Brandmeldetaster OP1

OP1-W01-#\#-##

Beispielhafte Bezeichnung:
OP1-W01-A-10-24VDC + OP1-1701 P01
Aufputzausführung mit 1 Schließer. Nachdem die Scheibe eingeschlagen wird wird der Taster selbstständig betätigt (Typ A gem. PN-EN 54-11). LED Meldeleuchte, Gleichstrom 24 V. Plus die zweite LED Meldeleuchte, Gleichstrom 24 V.

Brandmeldetaster OP1 mit Doppel-LED-Signalisierung kann zwei Systemzustände anzeigen. LEDs haben separate "+ " "-" Terminals. LEDs können mit dem System direkt oder über Schalter (Schließer oder Öffner, typischerweise in dem Gehäuse) angeschlossen werden. Sie können jede Markierung auf der Frontplatte bestellen.
ANMERKUNG: OP1 mit Doppel-Signalisierung ist nur in W01-Version (Aufputzausführung) erhältlich.
Bei der Auswahl der Stromkreise ist der gewählte Typ (A oder B) zu berücksichtigen
TYP A
Schließer NO (10, 20, 30): die Stromkreise öffnen sich bei Glasbruch oder Abnahme der Abdeckung.
Öffner NC (01, 02, 03): Die Spuren schließen sich nach dem Einschlagen des Glases oder dem Abnehmen der Abdeckung.
Gemischte NC/NO-Spuren (11, 12, 21): Die Schließer öffnen sich und die Öffner schließen sich, wenn das Glas gebrochen wird.
TYP B
Schließer NO (10, 20, 30): nach dem Einschlagen des Glases oder dem Abnehmen der Abdeckung sollte die Taste manuell gedrückt werden - die Schienen schließen sich.
Öffner NC (01, 02, 03): nach dem Einschlagen des Glases oder dem Abnehmen der Abdeckung sollte die Taste manuell gedrückt werden - die Spuren öffnen sich.
Gemischte NC/NO-Spuren (11, 12, 21): Bei Betätigung der Taste schließen die NO-Spuren und die NC-Spuren öffnen.
Nennisolierspannung Ui 500 V
Dauer-Nennstrom Iu=Ith 10 A
Nennschaltstrom Ie in Kat. AC-15 2,5 A (230 V)
1,6 A (400/500 V)
Nennschaltstrom Ie in Kat. DC-13 4 A (24 V)
1 A (110 V)
0,25 A (220 V)
Schutzart IP65 – erklärt vom Hersteller (die ausgewählte Funktion des Produkts wurde nicht von CNBOP-PIB bestätigt)
OP1 ist ordnungsgemäß gegen Wasser geschützt, nach dem Standard: PN-EN60068-2-30
Querschnitt der Anschlussleitungen 2× 1...2,5 mm² (eindrahtig)
2× 0,75...1,5 mm² (Litzen)
2LED7 C230VAC+Z230VAC
2LED8 C230VAC+Z24VDC
2LED10 C24VDC+Z230VAC
2LED11 C24VDC+Z24VDC
2LED7 C230VAC+Z230VAC
2LED8 C230VAC+Z24VDC
2LED10 C24VDC+Z230VAC
2LED11 C24VDC+Z24VDC

Maße

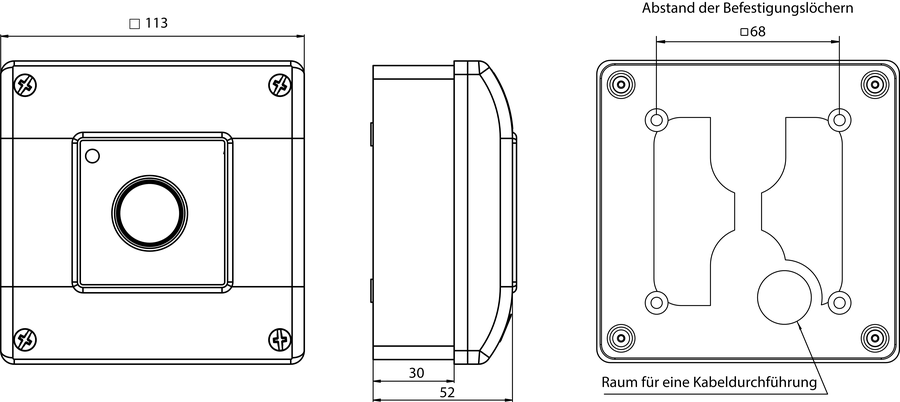

  • Brandmeldetaster OP1 mit zusätzlichen LED - Maße

    Aufputzausführung
