Montageset ZI3 mit Überstromschalter

Startseite
Produkte
Sets
Montageset ZI3 mit Überstromschalter

Montageset ZI3 mit Überstromschalter

Montagesets ZI

ZI#

Anmerkung:
Die einphasige seitliche Büchse wird standardmäßig an der rechten Seite des Sets installiert. Es besteht die Möglichkeit einen Set mit der seitlichen Büchse an der linken Seite zu bestellen. Dazu soll die Buchstabe „L“ hinzugefügt werden, bspw. ZI33R111L

Ausführungsnummer des Sets:



Die Sets zeichnen sich durch ein modernes und kompaktes Design aus. Jeder Set ist mit einer Hauptbüchse 16 bzw. 32 A ausgestattet (abhängig von der Ausführung) und mit zusätzlichen 1 bzw. 2 seitlichen Büchsen (1-phasige), die sich im Unterbauaggregat befinden. Dies ermöglicht den Anschluss der Leitungen an den Set.
Der komplette Set hat die Schutzart IP44 bzw. IP65/IP67 (ohne seitliche Büchse). Die Versorgung der Büchsen wird über den Überstromschalter zugeführt. Die Montagesets ZI sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1
Die neuen Sets erfüllen die Anforderungen der Richtlinie RoHS 2002/95/EG was bedeutet, dass die Produkte keine in dieser Richtlinie angegebenen Gefahrstoffe enthalten.

Nennisolierspannung U_i	500 V
Prąd znamionowy zestawu I_nA	max 32 A
Nennfrequenz	50-60 Hz
Nennschaltspannung U_e	230/400 V
Nennhaltestoßspannung U_imp	6 kV
Querschnitt der Anschlussleitungen	2,5...6 mm²
Schutzart	IP44; IP65/IP67
Schutzklasse	II
Masse	0,8...1,2 kg
Typen, Kabeldurchführungen	M25×1,5 (16 A) M32×1,5 (32 A)

2P+PE 16A

2P+PE 16A Seitenbüchse

3P+N+PE 16A

3P+N+PE 32A

3P+PE 16A

3P+PE 32A

Dreiphasen-Überstromschalter 16 A/C

Dreiphasen-Überstromschalter 32 A/C

Einphasen-Überstromschalter 16A/B

Ausführung

$Montageset ZI3 mit Überstromschalter - 32\R111$

32\R111

$Montageset ZI3 mit Überstromschalter - 36\R111$

36\R111

$Montageset ZI3 mit Überstromschalter - 32\R211$

32\R211

$Montageset ZI3 mit Überstromschalter - 36\R211$

36\R211

$Montageset ZI3 mit Überstromschalter - 32\R571$

32\R571

$Montageset ZI3 mit Überstromschalter - 36\R571$

36\R571

$Montageset ZI3 mit Überstromschalter - 33\R111$

33\R111

$Montageset ZI3 mit Überstromschalter - 33\R211$

33\R211

$Montageset ZI3 mit Überstromschalter - 33\R581$

33\R581

$Montageset ZI3 mit Überstromschalter - 34\R111$

34\R111

$Montageset ZI3 mit Überstromschalter - 34\R211$

34\R211

$Montageset ZI3 mit Überstromschalter - 34\R511$

34\R511

$Montageset ZI3 mit Überstromschalter - 32\R341$

32\R341

$Montageset ZI3 mit Überstromschalter - 36\R341$

36\R341

$Montageset ZI3 mit Überstromschalter - 32\R441$

32\R441

$Montageset ZI3 mit Überstromschalter - 36\R441$

36\R441

$Montageset ZI3 mit Überstromschalter - 35\R341$

35\R341

$Montageset ZI3 mit Überstromschalter - 35\R342$

35\R342

$Montageset ZI3 mit Überstromschalter - 35\R441$

35\R441

$Montageset ZI3 mit Überstromschalter - 35\R442$

35\R442

3D-Modell

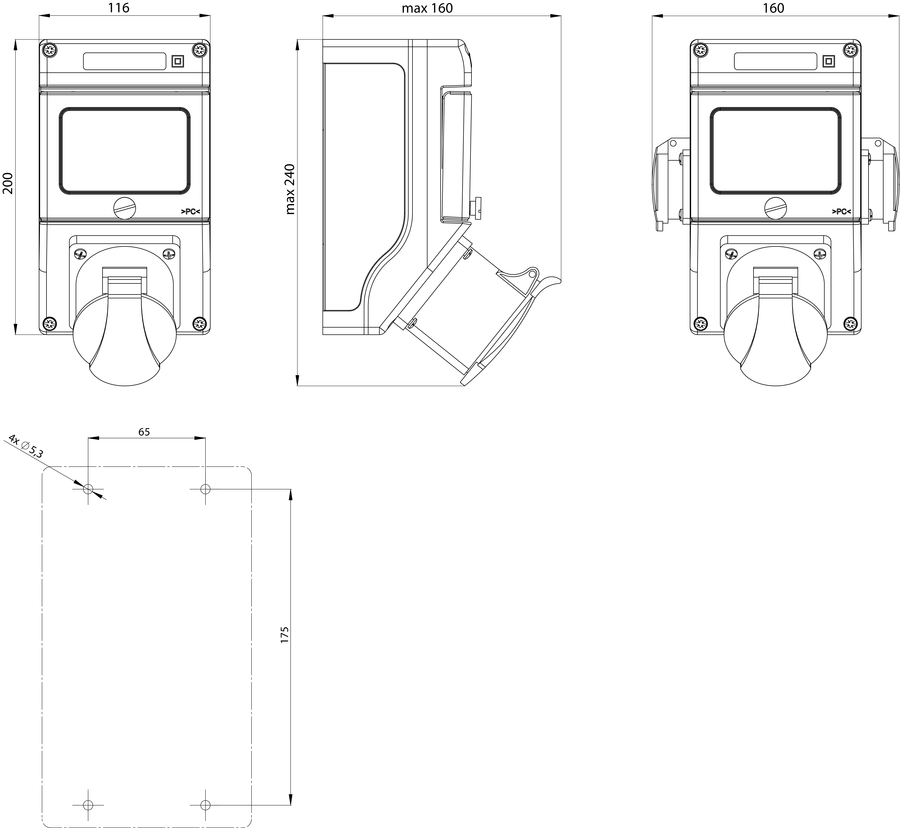

Maße
