Montageset ZI3 mit Überstromschalter (SCHUKO)

Montageset ZI3 mit Überstromschalter (SCHUKO)

Montagesets ZI SCHUKO

ZI#-S

Anmerkung:
Die einphasige seitliche Büchse wird standardmäßig an der rechten Seite des Sets installiert. Es besteht die Möglichkeit einen Set mit der seitlichen Büchse an der linken Seite zu bestellen. Dazu soll die Buchstabe „L“ hinzugefügt werden, bspw. ZI33R111L-S

Die Sets zeichnen sich durch ein modernes und kompaktes Design aus. Jeder Set ist mit einer Hauptbüchse 16 bzw. 32 A ausgestattet (abhängig von der Ausführung) und mit zusätzlichen 1 bzw. 2 seitlichen Büchsen (1-phasige), die sich im Unterbauaggregat befinden. Dies ermöglicht den Anschluss der Leitungen an den Set.
Die Versorgung der Büchsen wird über den Überstromschalter zugeführt. Die Montagesets ZI sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1
Die neuen Sets erfüllen die Anforderungen der Richtlinie RoHS 2002/95/EG was bedeutet, dass die Produkte keine in dieser Richtlinie angegebenen Gefahrstoffe enthalten.
Nennisolierspannung Ui 500 V
Dauer-Nennstrom Iu max 32 A
Nennfrequenz 50-60 Hz
Nennschaltspannung Ue 230/400 V
Nennhaltestoßspannung Uimp 6 kV
Querschnitt der Anschlussleitungen 2,5...6 mm²
Schutzart IP44
Schutzklasse II
Masse 0,8...1,2 kg
Typen, Kabeldurchführungen M25×1.5 (16 A)
M32×1.5 (32 A)
2P+PE 16A
2P+PE 16A Seitenbüchse
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Dreiphasen-Überstromschalter 16 A/C
Dreiphasen-Überstromschalter 32 A/C
Einphasen-Überstromschalter 16A/B

Ausführung

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 33\R111-S

    33\R111-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 33\R211-S

    33\R211-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 33\R581-S

    33\R581-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 34\R111-S

    34\R111-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 34\R211-S

    34\R211-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 34\R511-S

    34\R511-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 35\R341-S

    35\R341-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 35\R342-S

    35\R342-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 35\R441-S

    35\R441-S

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - 35\R442-S

    35\R442-S

Model 3D

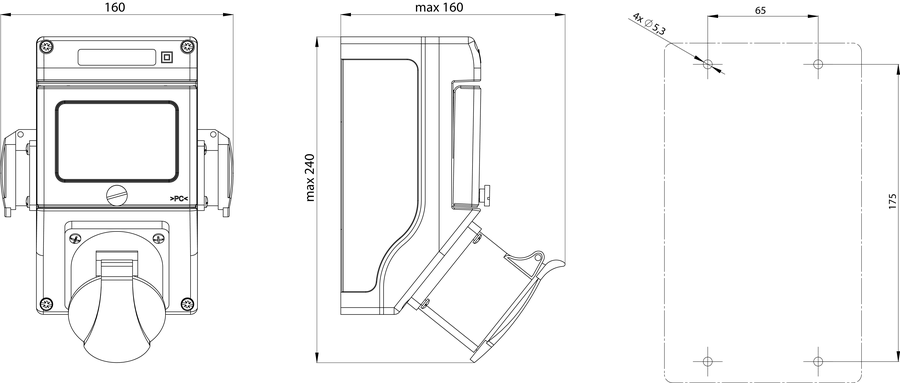

Maße

  • Montageset ZI3 mit Überstromschalter (SCHUKO) - Maße
