Montageset ZI mit Trennschalter 0-I

Montageset ZI mit Trennschalter 0-I

Montagesets ZI

ZI#

Schutzart IP67 in den Ausführungen: ZI12\R111, ZI12\R211, ZI12\R571, ZI12\R341, ZI12\R441.
In den Ausführungen: ZI05R\341, ZI05\R342, ZI05\R441, ZI05\R442 ist die seitliche Büchse mit einem Schmelzstück abgesichert: WTA 10A/250V Wechselstrom 1500 A.
In den Ausführungen ZI01 gibt es eine Gummi-Kabeldurchführung, in sonstigen Ausführungen - metrische Kabeldurchführung.

Die ZI-Sets sind mit den Trennschaltern 0-I in einer Gehäuse mit der Schutzart IP44 bzw. IP67 ausgestattet, das über 1, 2 oder 3 feste Steckplätze verfügt. Die ZI-Sätze unterscheiden sich voneinander mit Stromgröße der Büchse bzw. der Steckplätze. Die ZI-Sets mit der Hauptbüchse 16 A sind mit einem Nockenschalter ŁK16R mit der Trennschalter-Funktion 0-I ausgestattet. Dabei verfügen die Sets mit Hauptbüchse 32A über einen Nockenschalter ŁK32R. Die Montagesets ZI sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1.
Nennisolierspannung Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Nennfrequenz 50-60 Hz
Nennschaltspannung Ue 230/400 V
Nennhaltestoßspannung Uimp 6 kV
Querschnitt der Anschlussleitungen 2,5...4 mm²
Schutzart IP44; IP67
Schutzklasse II
Typen, Kabeldurchführungen M25×1,5
2P+PE 16A
2P+PE 16A Seitenbüchse
2P+PE 16A Seitenbüchse abgesichert mit dem Schmelzstück WTA 10A/250V
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Schalter 0-I

Ausführung

  • Montageset ZI mit Trennschalter 0-I - 02\R111

    02\R111

  • Montageset ZI mit Trennschalter 0-I - 12\R111

    12\R111

  • Montageset ZI mit Trennschalter 0-I - 02\R211

    02\R211

  • Montageset ZI mit Trennschalter 0-I - 12\R211

    12\R211

  • Montageset ZI mit Trennschalter 0-I - 02\R571

    02\R571

  • Montageset ZI mit Trennschalter 0-I - 12\R571

    12\R571

  • Montageset ZI mit Trennschalter 0-I - 03\R111

    03\R111

  • Montageset ZI mit Trennschalter 0-I - 03\R211

    03\R211

  • Montageset ZI mit Trennschalter 0-I - 03\R581

    03\R581

  • Montageset ZI mit Trennschalter 0-I - 04\R111

    04\R111

  • Montageset ZI mit Trennschalter 0-I - 04\R211

    04\R211

  • Montageset ZI mit Trennschalter 0-I - 04\R511

    04\R511

  • Montageset ZI mit Trennschalter 0-I - 02\R341

    02\R341

  • Montageset ZI mit Trennschalter 0-I - 12\R341

    12\R341

  • Montageset ZI mit Trennschalter 0-I - 02\R441

    02\R441

  • Montageset ZI mit Trennschalter 0-I - 12\R441

    12\R441

  • Montageset ZI mit Trennschalter 0-I - 05\R341

    05\R341

  • Montageset ZI mit Trennschalter 0-I - 05\R342

    05\R342

  • Montageset ZI mit Trennschalter 0-I - 05\R441

    05\R441

  • Montageset ZI mit Trennschalter 0-I - 05\R442

    05\R442

3D-Modell

Maße

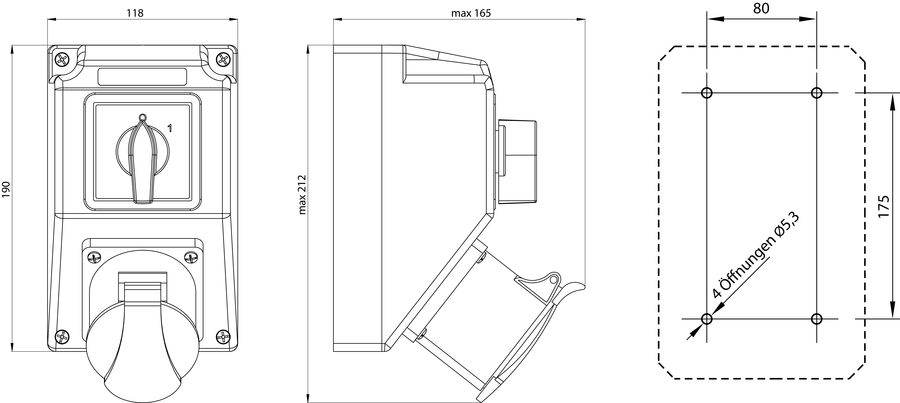

  • Montageset ZI mit Trennschalter 0-I - Maße
