Abnehmerset ZO ohne Absicherungen

Abnehmerset ZO ohne Absicherungen

Abnehmersets ZO

ZO#
Set Typ ZO3... ohne Absicherungen setzt die Schaltfunktion (Ein- und Ausschalten) um. Der komplette Set hat die Schutzart IP 44. Die Versorgung des Sets wird durch den Stecker zugeführt. Die Steuerung wird durch den Schalter realisiert. Die ZO-Abnehmersets sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1.
Die neuen Sets erfüllen die Anforderungen der Richtlinie RoHS 2002/95/WE was bedeutet, dass die Produkte keine in dieser Richtlinie angegebenen Gefahrstoffe enthalten.
Nennisolierspannung Ui 500 V
Dauer-Nennstrom Iu max 32 A
Nennfrequenz 50-60 Hz
Nennschaltspannung Ue 230/400 V
Nennhaltestoßspannung Uimp 6 kV
Querschnitt der Anschlussleitungen 2,5...6 mm²
Schutzart IP44
Schutzklasse II
Masse 0,5...1,0 kg
Typen, Kabeldurchführungen M25×1.5 (16 A)
M32×1.5 (32 A)
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A

Ausführung

  • Abnehmerset ZO ohne Absicherungen - 31\X341

    31\X341

  • Abnehmerset ZO ohne Absicherungen - 31\X441

    31\X441

  • Abnehmerset ZO ohne Absicherungen - 32\X111

    32\X111

  • Abnehmerset ZO ohne Absicherungen - 32\X211

    32\X211

Model 3D

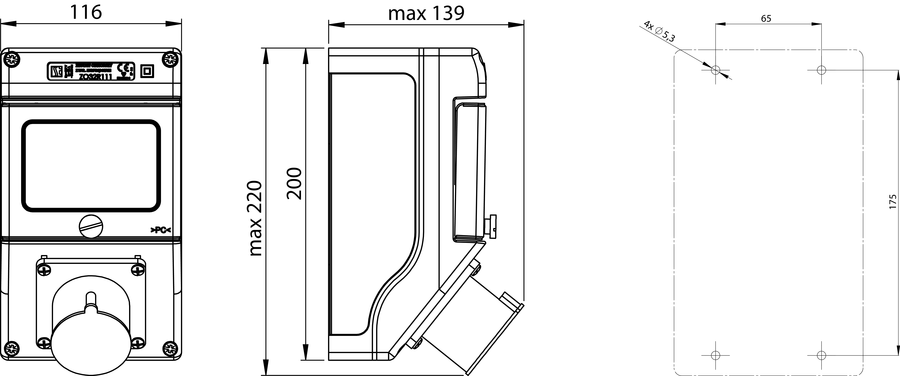

Maße

  • Abnehmerset ZO ohne Absicherungen - Maße
