Abnehmerset ZO mit Trennschalter

Abnehmerset ZO mit Trennschalter

Abnehmersets ZO

ZO#
Die ZO2...-Sets mit einem Trennschalter ermöglichen das Ein- und Ausschalten bzw. die Änderung der Drehrichtung des Antriebs. Der komplette Set hat die Schutzart IP 44. Die Versorgung des Sets wird durch den Stecker zugeführt. Die Steuerung wird durch den Trennschalter realisiert. Die ZO-Abnehmersets sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1.
Die neuen Sets erfüllen die Anforderungen der Richtlinie RoHS 2002/95/WE was bedeutet, dass die Produkte keine in dieser Richtlinie angegebenen Gefahrstoffe enthalten.
Nennisolierspannung Ui 500 V
Dauer-Nennstrom Iu max 32 A
Nennfrequenz 50-60 Hz
Nennschaltspannung Ue 230/400 V
Nennhaltestoßspannung Uimp 6 kV
Querschnitt der Anschlussleitungen 2,5...6 mm²
Schutzart IP44
Schutzklasse II
Masse 0,5...1,0 kg
Typen, Kabeldurchführungen M25×1.5 (16 A)
M32×1.5 (32 A)
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Schalter 0-I
Schalter L-0-P

Ausführung

  • Abnehmerset ZO mit Trennschalter - 21\R341

    21\R341

  • Abnehmerset ZO mit Trennschalter - 21\R441

    21\R441

  • Abnehmerset ZO mit Trennschalter - 21\R361

    21\R361

  • Abnehmerset ZO mit Trennschalter - 21\R461

    21\R461

  • Abnehmerset ZO mit Trennschalter - 22\R111

    22\R111

  • Abnehmerset ZO mit Trennschalter - 22\R211

    22\R211

  • Abnehmerset ZO mit Trennschalter - 22\R121

    22\R121

  • Abnehmerset ZO mit Trennschalter - 22\R221

    22\R221

Model 3D

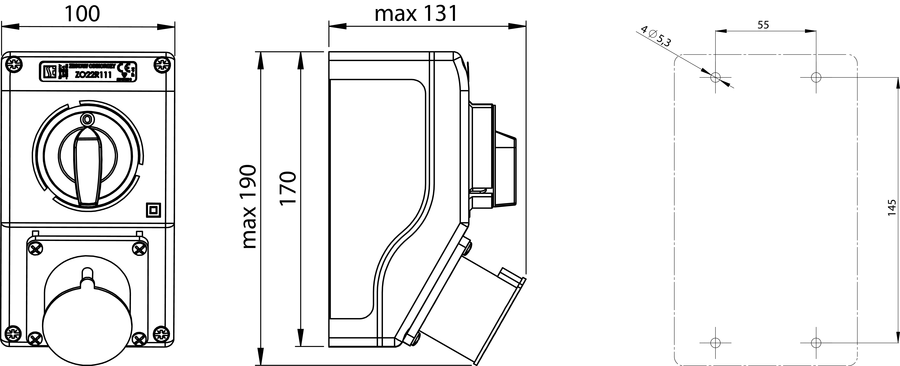

Maße

  • Abnehmerset ZO mit Trennschalter - Maße
