Inbetriebnahmeset RZ03

Inbetriebnahmeset RZ03

Inbetriebnahmesets RZ

RZ#\###

Die Ausführungen RZ03-R420, RZ03-L420 verfügen über die Kabeldurchführung M32×1,5.

Montageset zur Absicherung und Inbetriebnahme ist insbesondere für die Einzelabnehmer für die Installation von Drehstrommotoren bestimmt. Außer der thermischen Absicherung von den Folgen der Überlastung reagiert das Gerät auf die Abschaltung von einer der Phasen. Die Motorschaden, die durch die asymmetrische Versorgung verursacht sind sind ein sehr oft vorkommendes Problem, bei dem die Reparatur sehr kostspielig ist. Der Satz hat außer von Ein- und Ausschalttasten eine sehr einfach zugängliche Sicherheitstaste, die laut den neuen Vorschriften am Arbeitsplatz notwendig ist. Sind an der Anlage mehr als ein Arbeitsplatz vorhanden, so können ggf. zusätzliche Komplett-Sicherheitstaster eingesetzt werden.
Die Standardausstattungen haben thermische Stellbereiche, die beim Aufbau der Bestellnummer angegeben werden. In den Einzelbestellungen können Thermorelais laut der Tabelle Typen der Thermorelais eingesetzt werden.
Inbetriebnahmesets laut den Anforderungen der Norm: PN-EN 60439-1.
Nennisolierspannung Ui 500 V
Dauer-Nennstrom Iu max 14/18 A
Nennfrequenz 50-60 Hz
Nennschaltspannung Ue 230/400 V
Nennhaltestoßspannung Uimp 6 kV
Querschnitt der Anschlussleitungen 2,5...4 mm²
Schutzart IP55
Schutzklasse II

3D-Modell

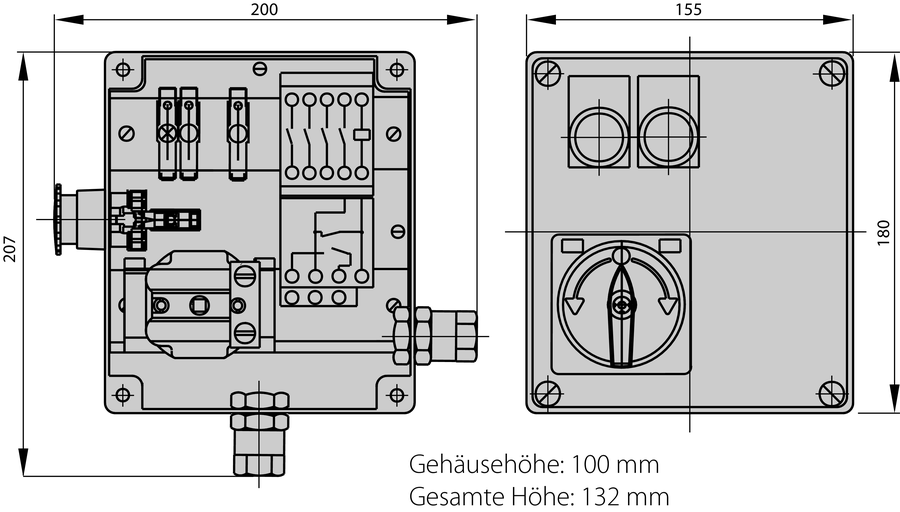

Maße

  • Inbetriebnahmeset RZ03 - Maße
