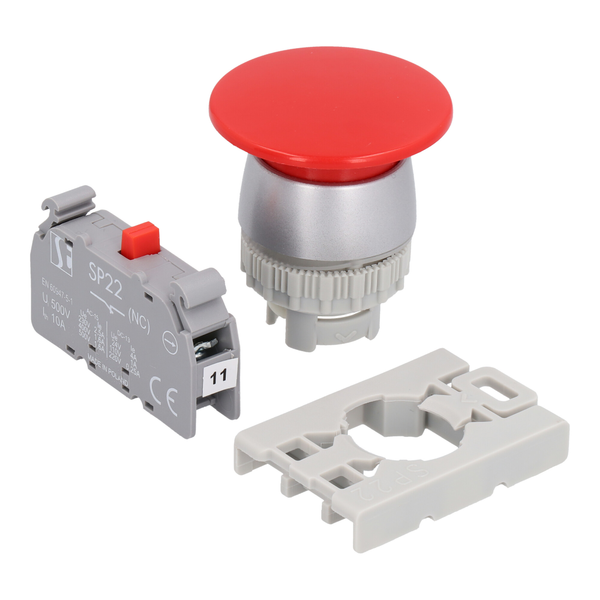

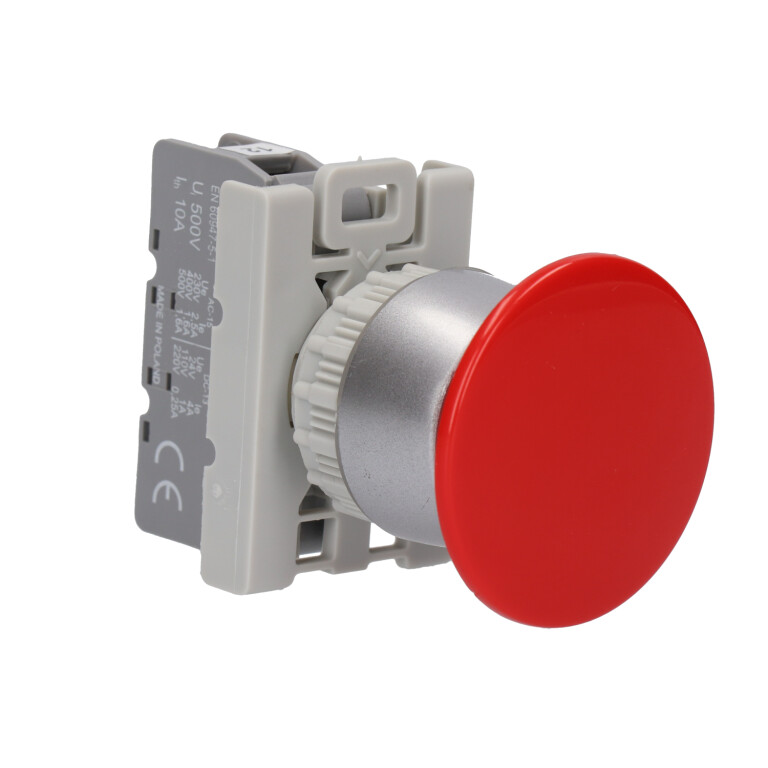

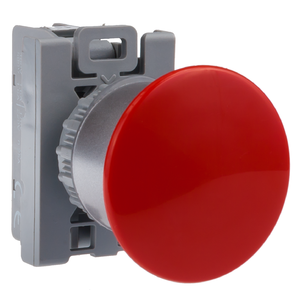

Кнопка комплектная c грибовидным толкателем D
Комплектные неподсвеченные кнопки управления SP22
SP22-D#-#
EAN:
Обозначение контактов – первая цифра означает количество замыкающих контактов, вторая цифра означает количество размыкающих контактов.
Технические данные
| Номинальное напряжение изоляции Ui | 500 В |
| Длительный номинальный ток Iu=Ith | 10 A |
| Номинальный ток включения Ie в кат. AC-15 | 2,5 A (230 B) 1,6 A (400/500 B) |
| Номинальный ток включения Ie в кат. DC-13 | 4 A (24 B) 1 A (110 B) 0,25 A (220 B) |
| Защита от короткого замыкания контактов выключателя | 10 A (вкладка предохранительная) 1 кА (ожидаемый ток короткого замыкания для Ue=500 В) |
| Механическая износостойкость | 3,0 млн. (циклов В-О) |
| Коммутационная износостойкость | 0,2 млн. (при номинальных напряжениях и токах переключения) 1,0 млн. (циклов В-О) - до 80 ВА (коммутация электромагнитов переменного тока) - до 10 Вт (коммутация электромагнитов постоянного тока) |
| Частота включений | до 3600 час-1 |
| Температура окружающей среды | -40 ... +70°C (рабочая) -40 ... +70°C (хранения) |
| Устойчивость к вибрации (согласно IEC 60068-2-6) | 2...13, 2...100 Гц (частота) ± 1 мм (амплитуда) ± 0,7 g (ускорение) |
| Устойчивость к ударам (согласно IEC 60068-2-27) | 15 g (пиковое ускорение) 11 мсек (длительность импульса) |
| Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) | 55°C (температура окружающей среды) 95% (относительная влажность) |
| Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) | степень жесткости 1 |
| Степень защиты (Станд. IEC529) приводов кнопок при установке в отверстие панели | IP65 |
| Сечение подводящих проводов | 2× 1...2,5 мм² (одножильных) 2× 0,75...1,5 мм² (провода) |
| Рабочее положение | любое |
| Обозначение зажимов | PN-EN 50013 |
| Соответствие со стандартом | PN-EN 60947-5-1 IEC 60947-5-1 IEC 60947-1 |
Исполнение
