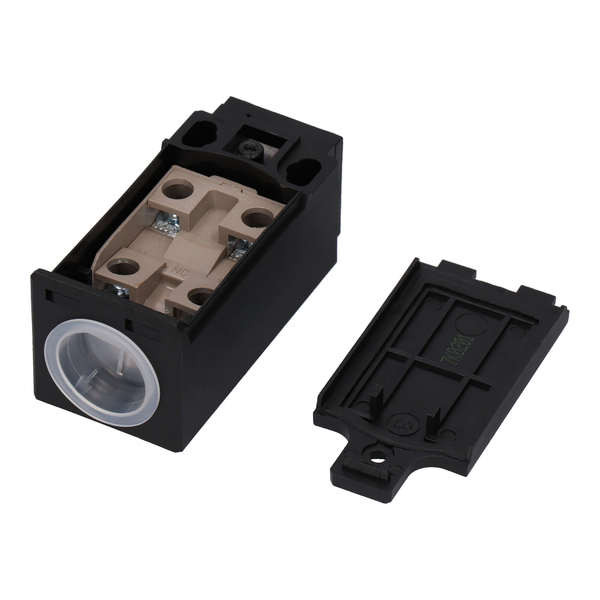

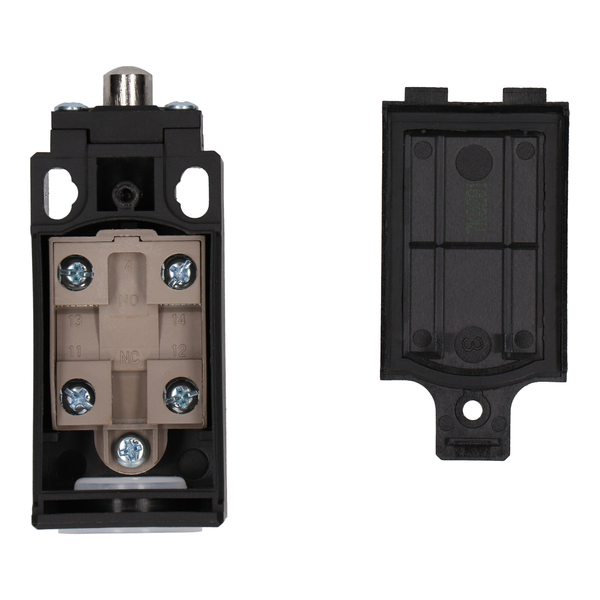

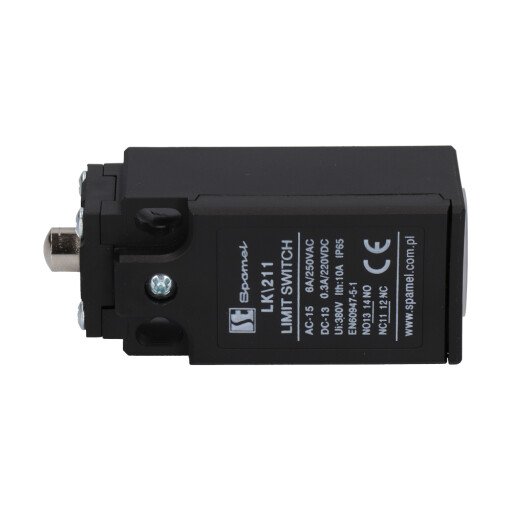

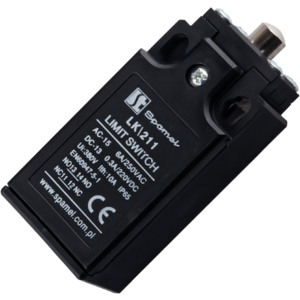

LK\211 Концевой выключатель (пластиковый) шток со штифтом нажимной

LK\211 Концевой выключатель (пластиковый) шток со штифтом нажимной

Концевые выключатели LK 200

LK\211
Экономичный пластиковый дизайн
Ролик из нержавеющей стали и пружина
Большая амплитуда колебаний +/- 95
Стандартная конфигурация M20x1,5 для подключения кабелей
Температура окружающей среды -10 ... +70°C (без инея)
Степень защиты IP65
Сопротивление изоляции 100 мОм мин. (ниже 500 В DC)
Сопротивление контакта 25 мОм макс. (начальное значение)
Скорость соединения 0.5мм-50см/сек.
Частота включения Механическая: 120 включений / мин Электрическая: 30 включений / мин
Устойчивость к ударам Механическая прочность: 1000 м с2 (прибл. 100G)
Нарушение работы: 300 м/с2 (прибл. 30G)
Устойчивость к вибрации 10-55 Гц, 1,5 мм двойн. Амплитуда
Влажность <95% отн. влажность
Прочность Механическая: более 10 000 000 переключений
Электрическая: более 500 000 переключений
Диэлектрическая прочность 1000В АС, 50/60 Гц в течение 1 минуты между клеммами одинаковой полярности
1500В АС, 50/60 Гц в течение 1 минуты между остальными клеммами и нетоковедущими металлическими частями
1500В АС, 50/60 Гц в течение 1 минуты между клеммами разной полярности
Усилие срабатывания 200 г
Начальный ход 1,8 мм
Положение срабатывания 2,0 мм
Верхний ход 4,0 мм
Дифференциальный ход 1,2 мм
Максимальный ход 5,8 мм

3D модель

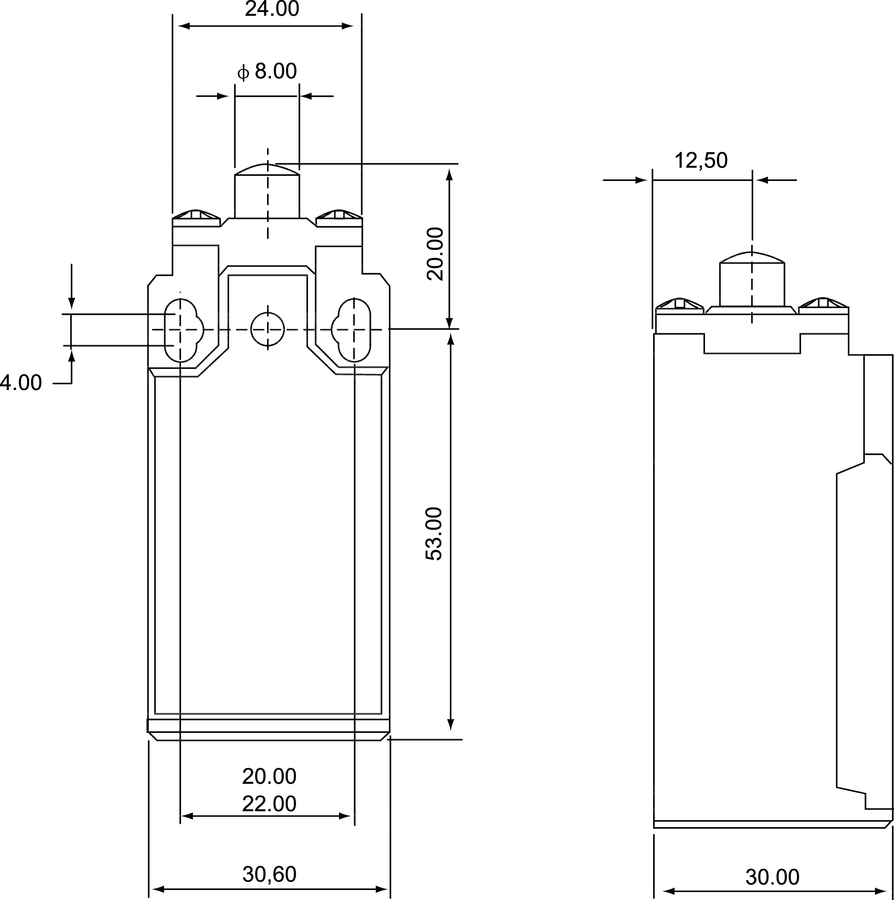

Размеры

  • LK\211 Концевой выключатель (пластиковый) шток со штифтом нажимной - Размеры
