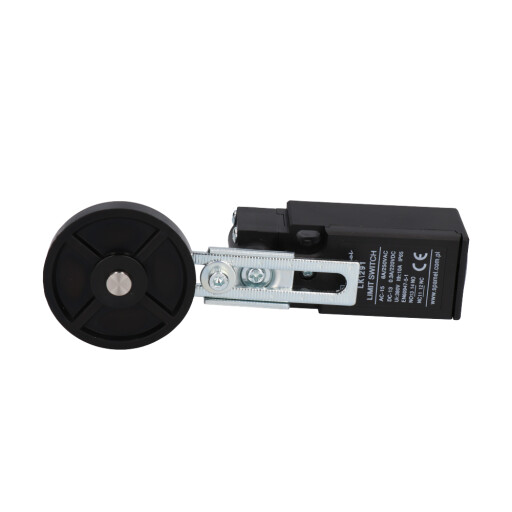

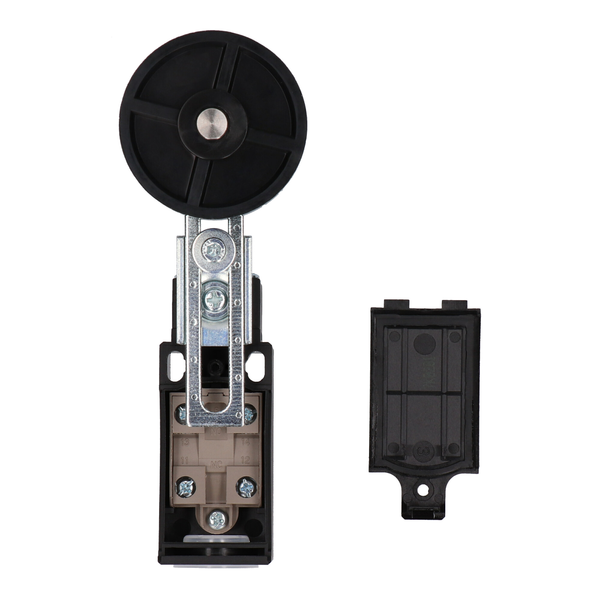

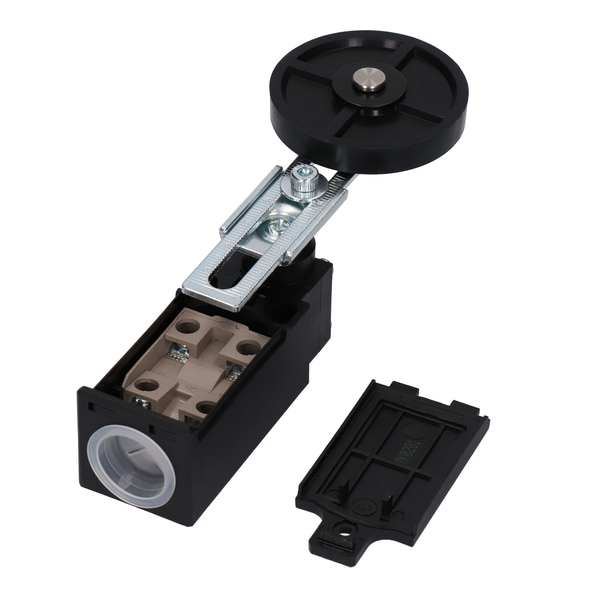

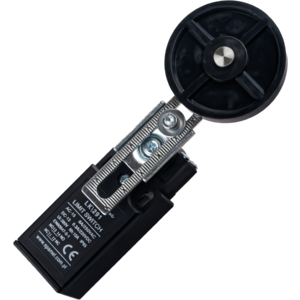

LK\291 Концевой выключатель (пластиковый) рычаг регулируемый с роликом поворотный

LK\291 Концевой выключатель (пластиковый) рычаг регулируемый с роликом поворотный

Концевые выключатели LK 200

LK\291
Экономичный пластиковый дизайн
Ролик из нержавеющей стали и пружина
Большая амплитуда колебаний +/- 95
Стандартная конфигурация M20x1,5 для подключения кабелей
Температура окружающей среды -10 ... +70°C (без инея)
Степень защиты IP65
Сопротивление изоляции 100 мОм мин. (ниже 500 В DC)
Сопротивление контакта 25 мОм макс. (начальное значение)
Скорость соединения 0,5мм-50см/сек.
Частота включения Механическая: 120 включений / мин Электрическая: 30 включений / мин
Устойчивость к ударам Механическая прочность: 1000 м с2 (прибл. 100G)
Нарушение работы: 300 м/с2 (прибл. 30G)
Устойчивость к вибрации 10-55 Гц, 1,5 мм двойн. Амплитуда
Влажность <95% отн. влажность
Прочность Механическая: более 10 000 000 переключений
Электрическая: более 500 000 переключений
Диэлектрическая прочность 1000В АС, 50/60 Гц в течение 1 минуты между клеммами одинаковой полярности
1500В АС, 50/60 Гц в течение 1 минуты между остальными клеммами и нетоковедущими металлическими частями
1500В АС, 50/60 Гц в течение 1 минуты между клеммами разной полярности
Пусковая сила 500 г
Усилие срабатывания 100 г/см
Начальный ход 20°
Положение срабатывания 22,5°
Верхний ход 75°
Дифференциальный ход 10°
Максимальный ход 95°
Поворотная индексация 22,5°

3D модель

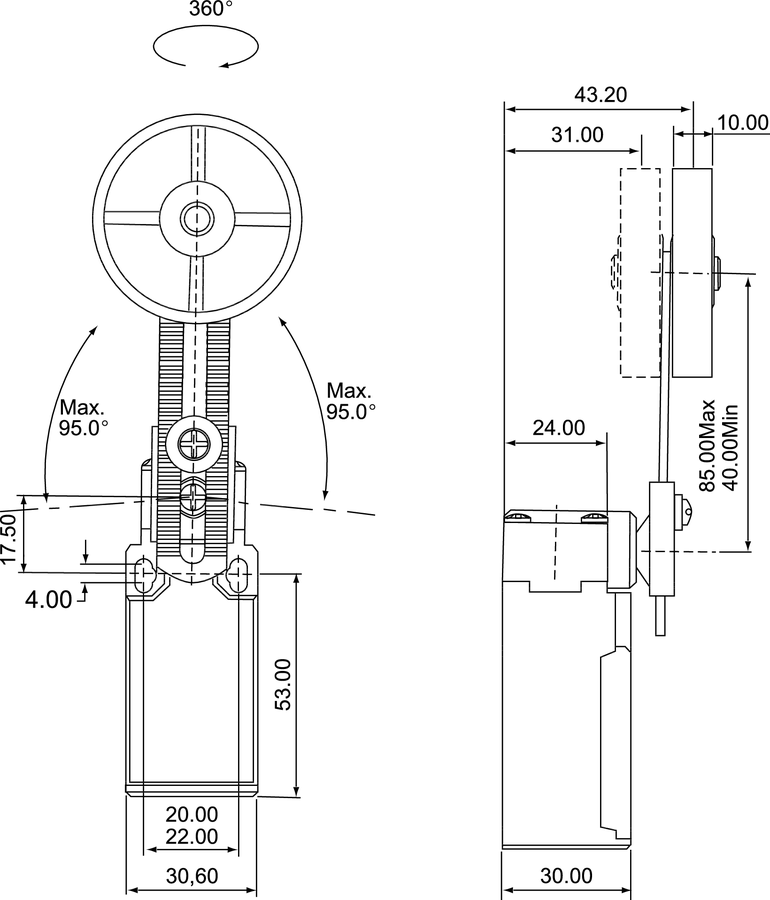

Размеры

  • LK\291 Концевой выключатель (пластиковый) рычаг регулируемый с роликом поворотный - Размеры
