Концевые выключатели LK 100

LK\108
Концевой выключатель с двойным разрывом цепи
Особо прочная конструкция из жесткого пластика и алюминия (верхняя крышка и корпус выключателя образуют монолитную форму)
Небольшие размеры, масло- и влагозащищенное исполнение. Встроенный переключатель с двойным пружинным механизмом
Большая механическая износостойкость. Плавная работа, длительный срок эксплуатации
Легкое подключение проводов
Широкий выбор переключающих механизмов, простота использования
Соответствие со стандартом IEC 60947-5-1
EN 60947-5-1
UL508
CSAC22-2Nº 14
IEC 60204-1 (компоненты)
EN 60204-1 (компоненты)
Температура окружающей среды -25 ... +70°C (рабочая)
-40 ... +70°C (хранения)
Устойчивость к вибрации (согласно IEC 60068-2-6) 55 Гц, 1,5 мм двойная амплитуда
Устойчивость к ударам (согласно IEC 60068-2-27) 30g
18 мс в любом положении
Степень защиты IP 65, согласно IEC60529
Механическая износостойкость 15 млн. (циклов)
Номинальное напряжение изоляции Ui 500В, степень загрязнения 3, согласно IEC 60947-1
300В, совместимость с UL508, CSA C22-2n° 14
Сечение подводящих проводов макс. 2,5 мм² (зажимы)
Индуктивная нагрузка AC15, B300 (Ue=240В, Ie=1,5A)
DC-13, R300 (Ue=250В, Ie=0,1A)
Резистивная нагрузка 250В, 5A
Частота включений 120 циклов/мин.
Сопротивление изоляции >100 MΩ, 500 В
Сопротивление контакта <25 MΩ, 5 В, 5 мА, по 10 млн. циклов
Электрическая износостойкость 1 млн. циклов, AC-15 (Ue=240 В, Ie = 1,5 A)
Изоляция контактов Za
Ввод кабельный резиновая, макс. Ø 6...9 мм

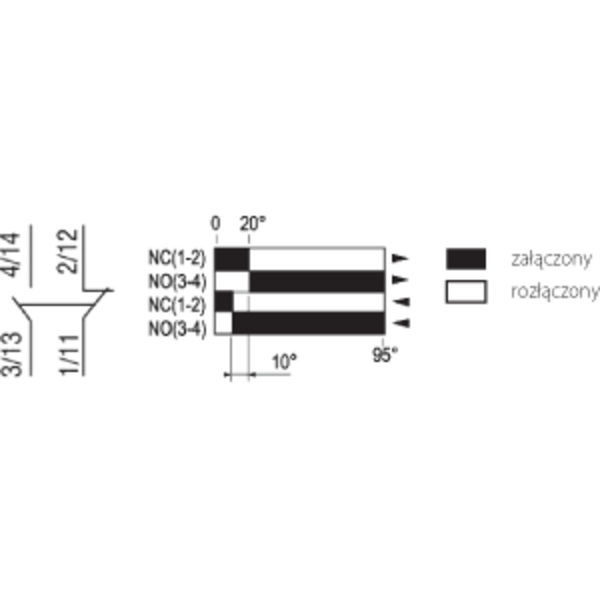

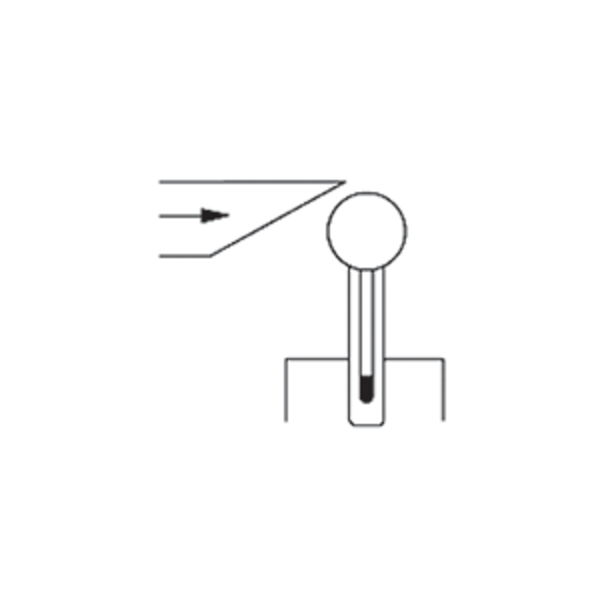

Срабатывание угловые 30°
Максимальная скорость срабатывания 1,3 м/с
Максимальное усилие срабатывания 750 г
Минимальное усилие отпускания 100 г

3D модель

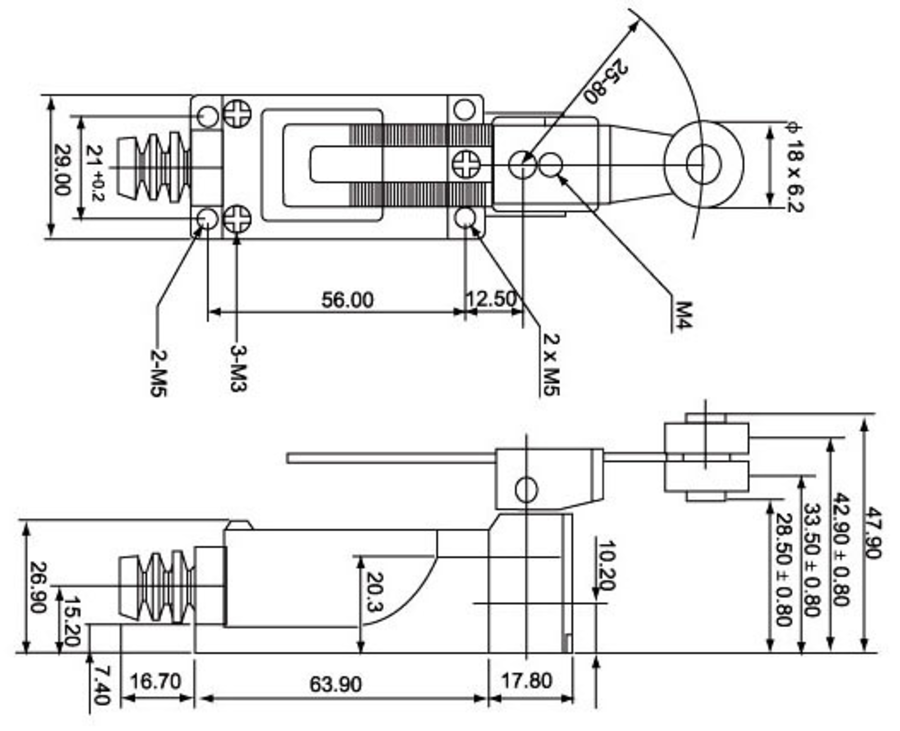

Размеры

  • LK\108 Концевой выключатель регулируемый рычаг с роликом поворотный - Размеры
