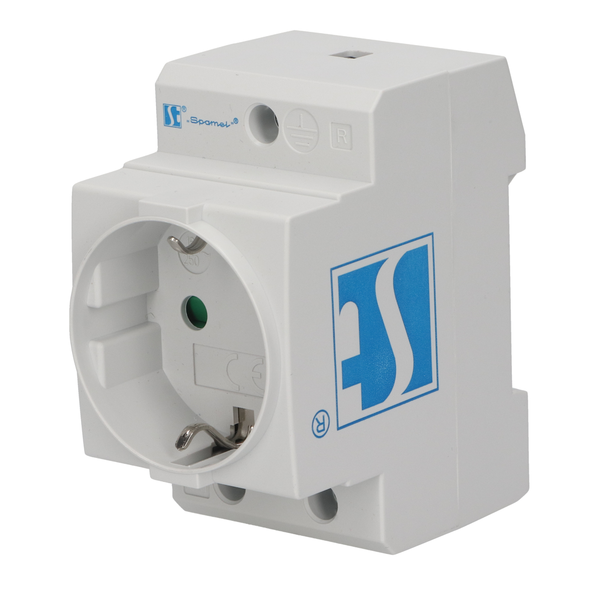

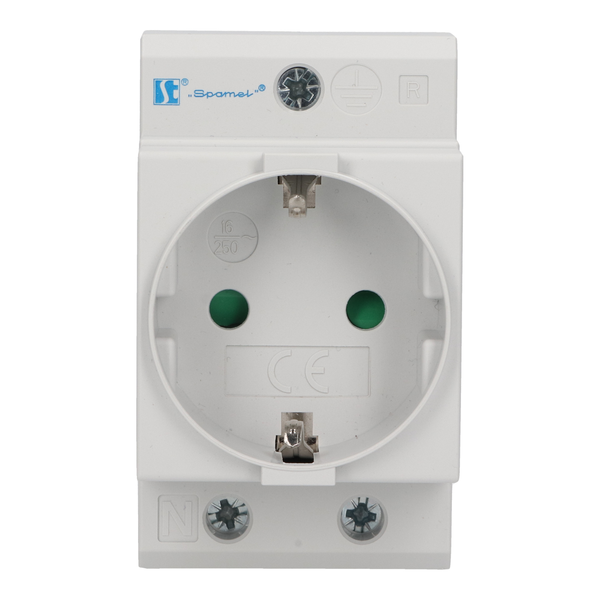

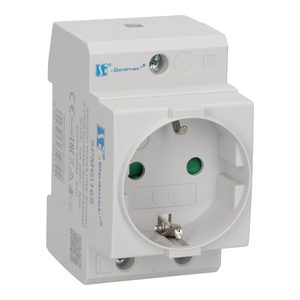

Gniazdo modułowe jednofazowe SCHUKO SPMG\16S

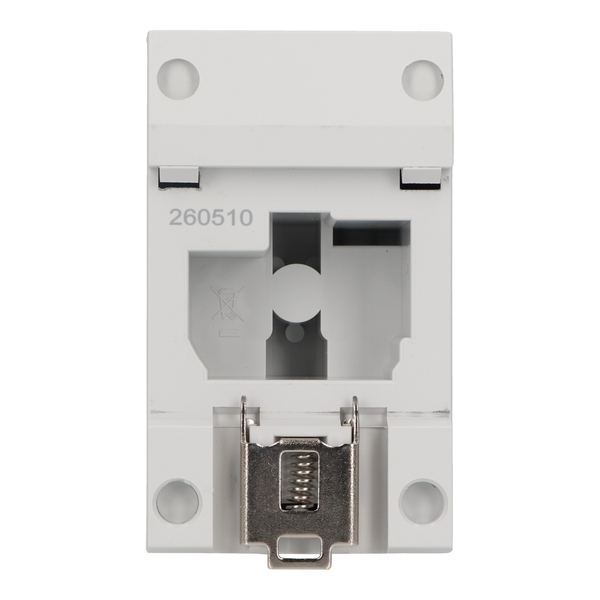

Jednofazowe gniazda modułowe z uziemieniem i przesłonami SPMG służą do bezpiecznego podłączania urządzeń elektrycznych 230V bezpośrednio w rozdzielnicach (np. na szynie DIN TH35) oraz w instalacjach modułowych, gdzie przesłony torów prądowych stanowią dodatkową ochronę przed porażeniem

Główne zastosowania
Gniazda tego typu są montowane w miejscach, które wymagają stałego lub tymczasowego dostępu do zasilania w obrębie aparatury sterującej:

W szafach sterowniczych i rozdzielnicach: Umożliwiają podłączenie urządzeń diagnostycznych (np. laptopa serwisowego), zasilaczy zewnętrznych czy lamp warsztatowych podczas prac konserwacyjnych.

Zasilanie osprzętu pomocniczego: Służą do podłączenia urządzeń zamontowanych na stałe w rozdzielnicy, które wymagają standardowego wtyku, np. routerów, modemów czy bramek inteligentnego domu.

Prace serwisowe: Zapewniają wygodny punkt poboru prądu bez konieczności szukania najbliższego gniazdka ściennego w pomieszczeniu.

Funkcja przesłon torów prądowych:
Przesłony to mechaniczne zaślepki, które zwiększają bezpieczeństwo użytkowania:

Ochrona przed porażeniem: Uniemożliwiają włożenie do gniazdka przedmiotów innych niż wtyczka (np. drutów czy śrubokrętów), co jest kluczowe w szafach dostępnych dla osób postronnych.

Mechanizm działania: Przesłony uchylają się tylko wtedy, gdy oba bolce wtyczki zostaną dociśnięte jednocześnie i równomiernie. W przypadku próby włożenia czegoś tylko do jednego otworu, mechanizm pozostaje zablokowany.

Sposób uziemienia

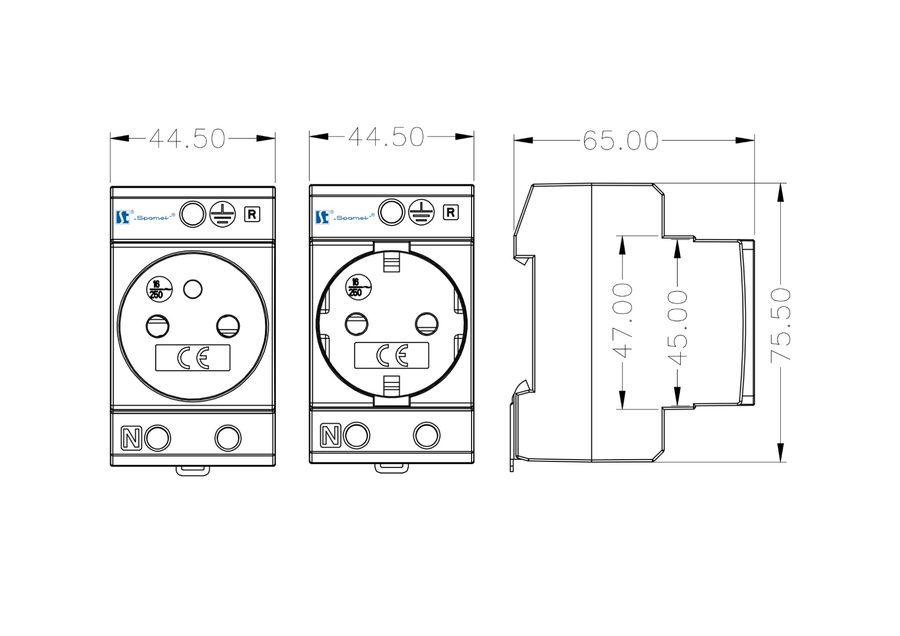

SPMG\16 - Gniazdo z bolcem Typ E (Standard francuski/polski): Uziemienie jest zrealizowane poprzez metalowy bolec wystający z gniazda. Bolec ten wchodzi w otwór we wtyczce urządzenia.

SPMG\16S - Gniazdo Schuko Typ F (Standard niemiecki): Uziemienie jest zrealizowane za pomocą dwóch sprężystych blaszek umieszczonych po bokach gniazda (na górze i na dole).
