Modułowa podstawa bezpiecznikowa do systemów PV
Modułowe podstawy bezpiecznikowe do systemów PV
SPMPB1-32\#-PV
EAN:
.png)
.png)
New

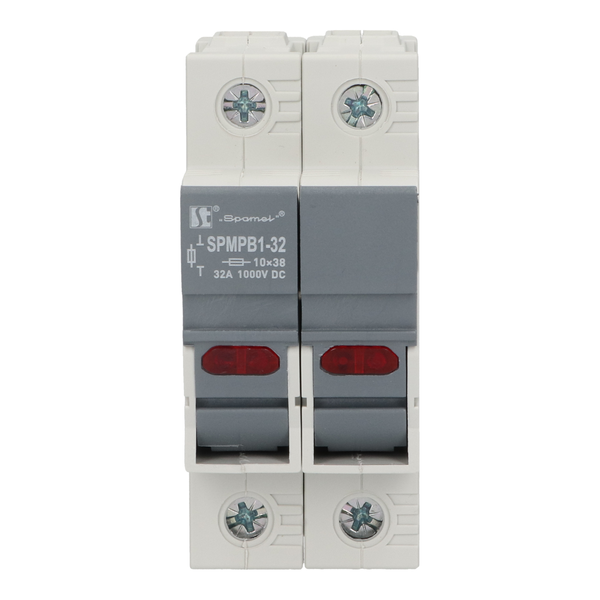

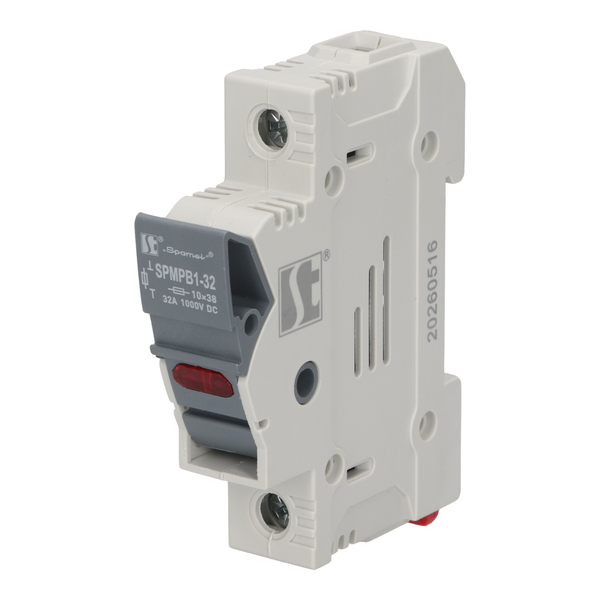

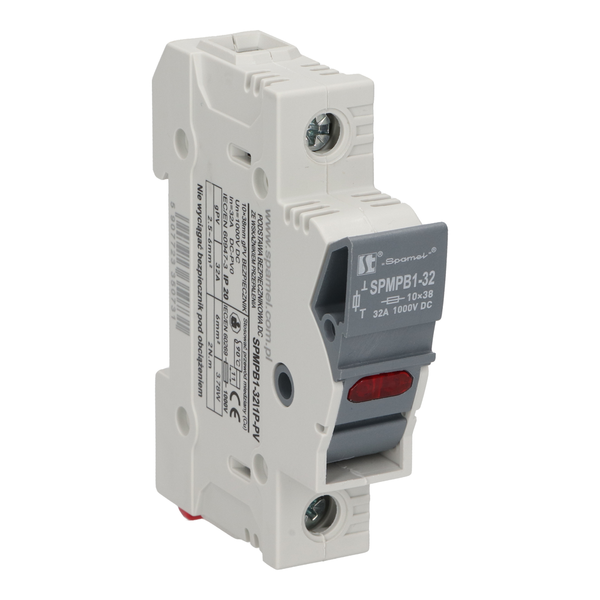

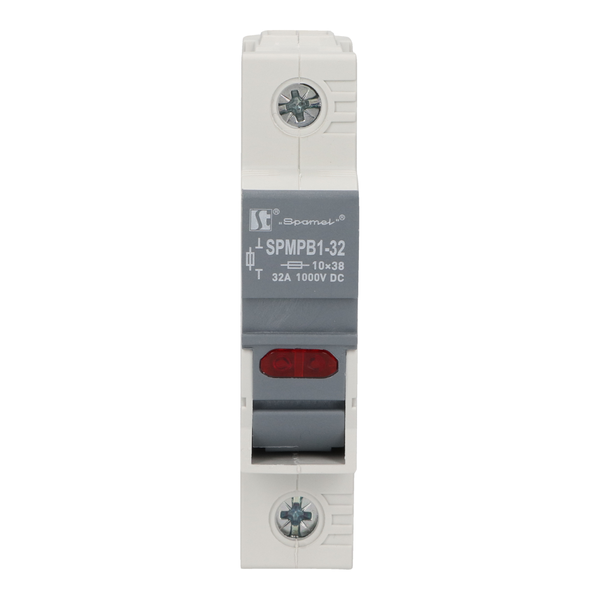

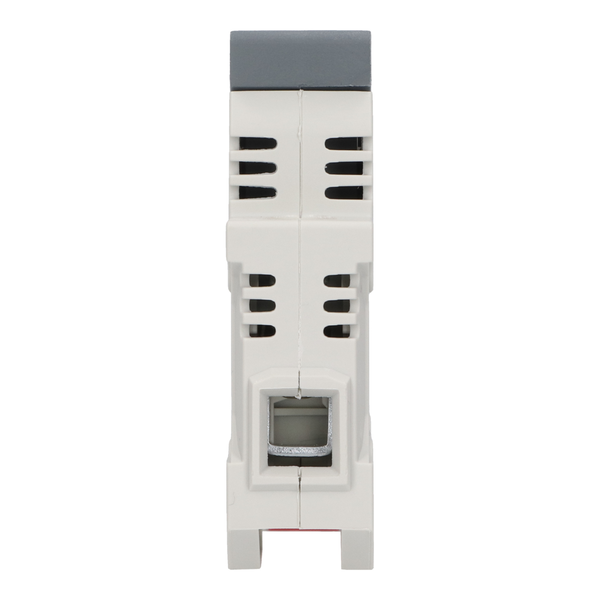

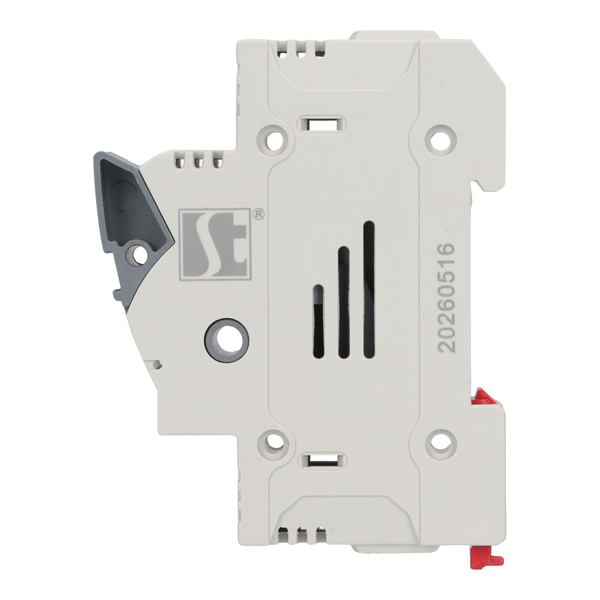

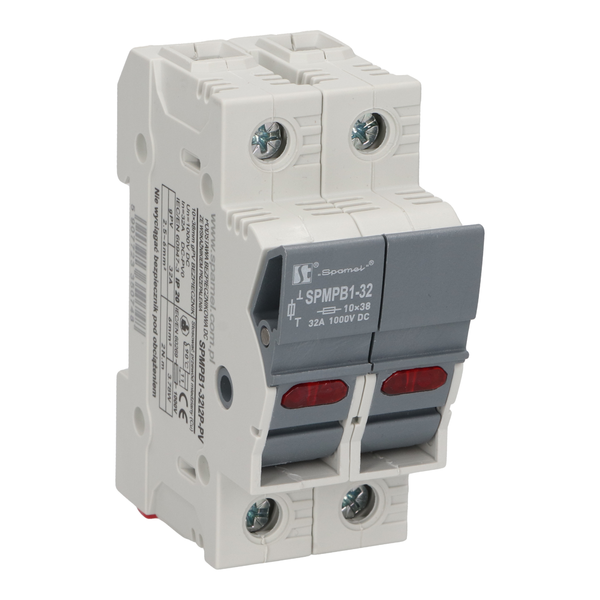

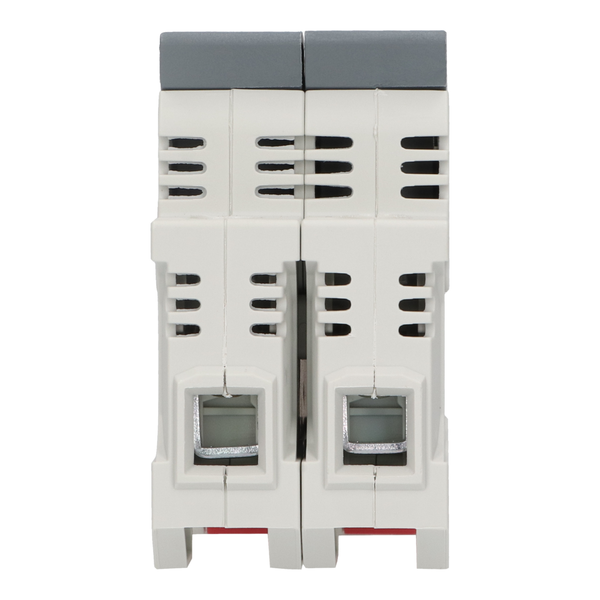

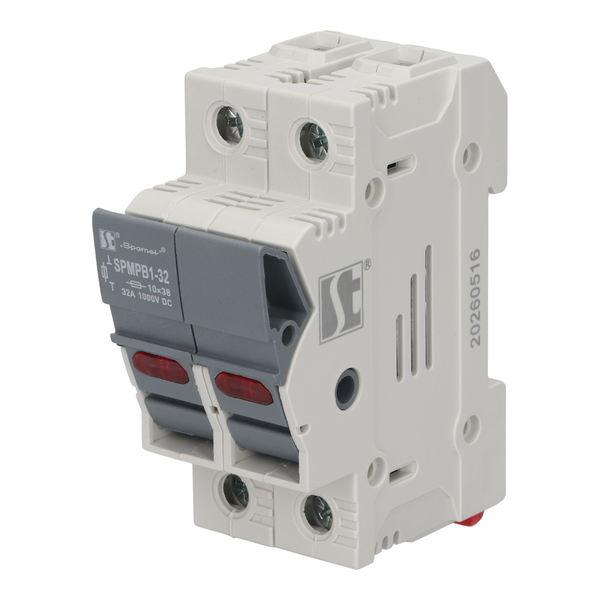

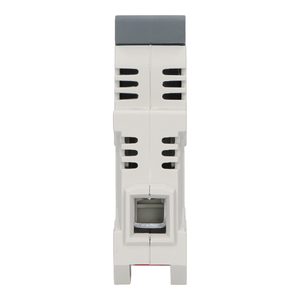

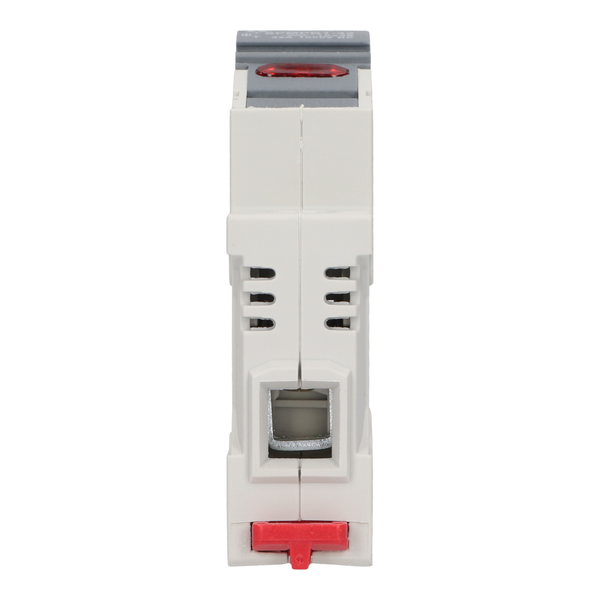

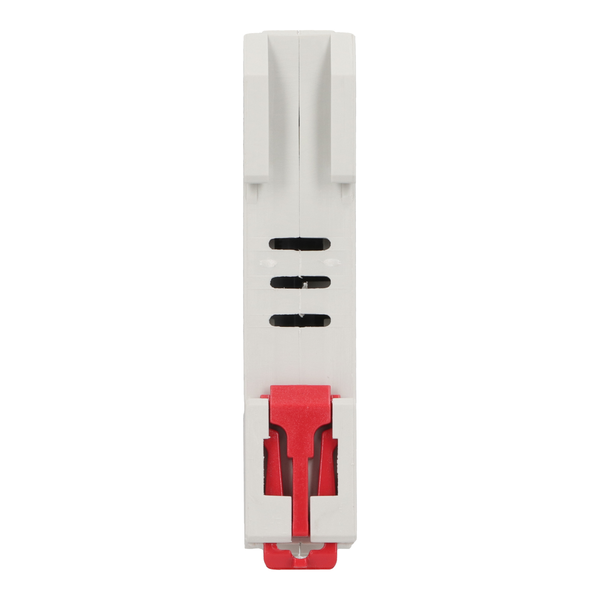

Modułowa podstawa bezpiecznikowa SPMPB1-32 ze wskaźnikiem dla cylindrycznych wkładek topikowych o wymiarach 10x38 mm (charakterystyka gPV), to kluczowe zabezpieczenia w instalacjach fotowoltaicznych PV, montowane w rozdzielnicach DC. Służą do ochrony przed prądami wstecznymi i zwarciami, a wbudowana sygnalizacja (dioda LED) umożliwia natychmiastową lokalizację przepalonego bezpiecznika, co zwiększa bezpieczenstwo i ułatwia serwis.
Ochrona łańcuchów PV: Zabezpieczają moduły fotowoltaiczne przed skutkami prądów zwrotnych oraz zwarć wewnątrz poszczególnych sekcji paneli.
Błyskawiczna diagnostyka: Zgaszona lub zapalona dioda LED wskazuje, w którym obwodzie nastąpiła awaria, bez konieczności mierzenia ciągłości obwodu multimetrem.
Bezpieczne rozłączanie: Pełni funkcję rozłącznika izolacyjnego, umożliwiając bezpieczną wymianę cylindrycznej wkładki topikowej lub prowadzenie prac konserwacyjnych w obwodzie DC.
Bezpieczne serwisowanie: Pozwalają na łatwą wymianę uszkodzonego elementu bez demontażu całej rozdzielnicy.
Kategoria użytkowania DC-PV0: Rozłącznik bezpieczny do pracy przy wyłączonym falowniku (bez przepływu prądu).
Współpraca z wkładkami gPV: Służą jako gniazda dla dedykowanych bezpieczników topikowych cylindrycznych klasy gPV (o wymiarach 10x38 mm), które potrafią szybko gasić łuk elektryczny przy wysokim napięciu DC (nawet do 1000V).
Prąd znamionowy: Standardowo obsługuje prądy do 32 A.

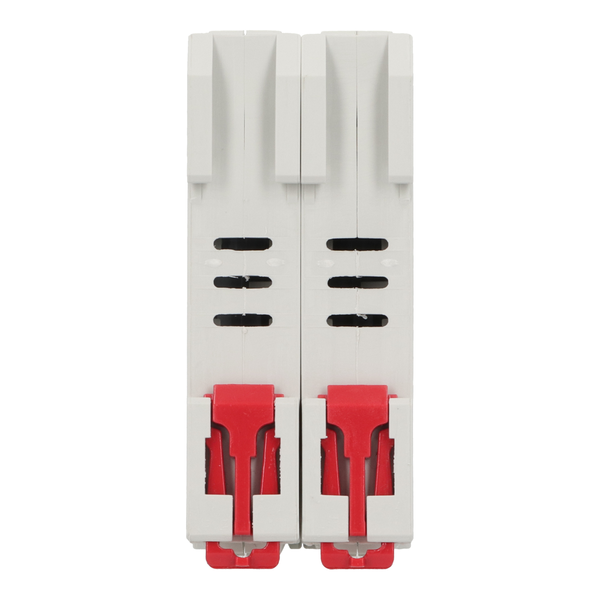

Liczba biegunów: 1P (jednopolowa) lub 2P (dwupolowa).
Szerokość: Zajmuje tylko 1 moduł na szynie DIN - optymalne wykorzystanie przestrzeni w rozdzielnicy.
Montaż: Standardowa szyna DIN (TH-35), co ułatwia montaż w typowych rozdzielnicach PV.
Ochrona łańcuchów PV: Zabezpieczają moduły fotowoltaiczne przed skutkami prądów zwrotnych oraz zwarć wewnątrz poszczególnych sekcji paneli.
Błyskawiczna diagnostyka: Zgaszona lub zapalona dioda LED wskazuje, w którym obwodzie nastąpiła awaria, bez konieczności mierzenia ciągłości obwodu multimetrem.
Bezpieczne rozłączanie: Pełni funkcję rozłącznika izolacyjnego, umożliwiając bezpieczną wymianę cylindrycznej wkładki topikowej lub prowadzenie prac konserwacyjnych w obwodzie DC.
Bezpieczne serwisowanie: Pozwalają na łatwą wymianę uszkodzonego elementu bez demontażu całej rozdzielnicy.
Kategoria użytkowania DC-PV0: Rozłącznik bezpieczny do pracy przy wyłączonym falowniku (bez przepływu prądu).
Współpraca z wkładkami gPV: Służą jako gniazda dla dedykowanych bezpieczników topikowych cylindrycznych klasy gPV (o wymiarach 10x38 mm), które potrafią szybko gasić łuk elektryczny przy wysokim napięciu DC (nawet do 1000V).
Prąd znamionowy: Standardowo obsługuje prądy do 32 A.
Liczba biegunów: 1P (jednopolowa) lub 2P (dwupolowa).
Szerokość: Zajmuje tylko 1 moduł na szynie DIN - optymalne wykorzystanie przestrzeni w rozdzielnicy.
Montaż: Standardowa szyna DIN (TH-35), co ułatwia montaż w typowych rozdzielnicach PV.
| Rated current In (A) | 32 |
| Napięcie izolacji | 1000 V DC |
| Rated impulse withstand voltage (Uimp) | 6 kV |
| Rated breaking capacity (Icn) | 20 kA |
| Количество полюсов | 1-polowy i 2-polowy |
| Степень защиты | IP20 со стороны контактов |
| Момент затяжки зажимов | 2,0 Нм |
| Сечение подводящих проводов | 2,5...6 мм² |
| Способ монтажа | na szynie DIN TH-35 |
| Диапазон рабочих температур | -25°C ... +55°C |
| Соответствие со стандартом | IEC/EN 60947-3 |
| Charakterystyka wkładek | gPV |
| Kategoria użytkowania | DC-PV0 |
| Wielkość wkładki bezpiecznikowej | 10x38 mm |
| Znamionowe napięcie pracy Un | 1000 V DC |
