Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO)

Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO)

Устройства вводно-распределительные ZI SCHUKO

ZI#-S

Внимание:
Боковая встраиваемая розетка 1-фазная стандартно расположена с правой стороны устройства. Существует возможность заказать устройство с боковой встраиваемой розеткой, установленной с левой стороны. Для этого необходимо дописать букву "L" нпр. ZI33\X111L-S

Устройства характеризуются современным и эргономичным дизайном. Каждое устройство оснащено главной встраиваемой розеткой 16 или 32 A (в зависимости от исполнения), а также дополнительно в 1 или 2 боковые встраиваемые розетки (1-фазные), располагающиеся в нижней части корпуса, что облегчает подключение проводов к устройству.
Питание для розеток подается через клеммные колодки. Устройства вводные ZI соответствуют требованиям стандартов: PN-EN 60439-3, PN-EN 60439-1
Новые устройства отвечают требованиям Директивы RoHS 2002/95/WE это означает, что они не содержат опасных веществ, определенных в этой директиве.
Номинальное напряжение изоляции Ui 500 В
номинальный ток устройства InA макс 32 A
Частота номинальная 50-60 Гц
Номинальное напряжение включения Ue 230/400 В
Номинальное напряжение импульсное выдерживаемое Uimp 6 кВ
Сечение подводящих проводов 2,5...6 мм²
Степень защиты IP44
Категория эксплуатации II
Масса 0,8...1,2 кг
Тип сальников M25×1,5 (16 A) M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A боковая встраиваемая розетка
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A

Исполнение

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 33\X111-S

    33\X111-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 33\X211-S

    33\X211-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 33\X581-S

    33\X581-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 34\X111-S

    34\X111-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 34\X211-S

    34\X211-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 34\X511-S

    34\X511-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 35\X341-S

    35\X341-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 35\X342-S

    35\X342-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 35\X441-S

    35\X441-S

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - 35\X442-S

    35\X442-S

3D модель

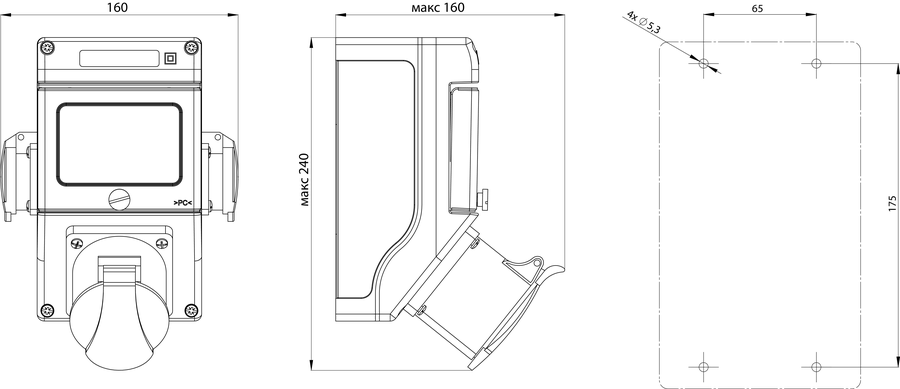

Размеры

  • Устройство вводно-распределительное ZI3 без защитных элементов (SCHUKO) - Размеры
