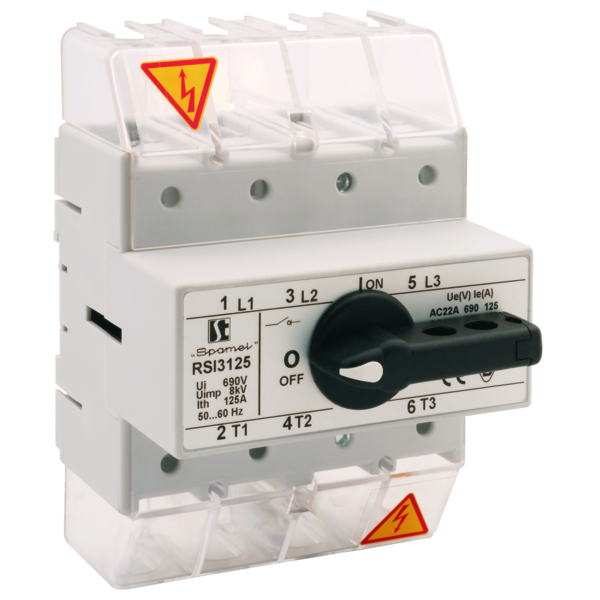

Изолирующий выключатель нагрузки RSI 125

Изолирующий выключатель нагрузки RSI 125

Изолирующие выключатели нагрузки RSI 125

RSI-#\#
-
Номинальное напряжение изоляции Ui 690 В
Номинальное напряжение импульсное выдерживаемое Uimp 8 кВ
Тепловой условный ток в воздухе Ith 125 A
Номинальный ток включения Ie в кат. AC-21A, AC-22A 125 A (690 B)
Номинальный ток включения Ie в кат. AC-23A 100 A (400 B)
80 A (500 B)
60 A (690 B)
Номинальная мощность AC-23A для трехфазных стандартных асинхронных двигателей 40 кВт (400 В)
40 кВт (500 В)
35 кВт (690 В)
Номинальный ток включения Ie в кат. DC-21A 125 A (220 B)
Номинальный ток включения Ie в кат. DC-22A 80 A (220 B)
Номинальный ток включения Ie в кат. DC-23A 60 A (220 B)
Номинальный ток кратковременный допустимый Icw(1сек) 2,5 кA
Номинальный ток включения короткого замыкания Icm 7,5 кA
Номинальный ток короткого замыкания условный 25 кA (предохранительная вставка gL/gG 125 A)
Механическая износостойкость 8000 (циклов)
Коммутационная износостойкость 1000 (циклов)
Сечение подводящих проводов 25...70 мм² (жестких)
Масса 0,7...0,74 кг
Устойчивость к вибрации (согласно IEC 60068-2-6) 2...100 Гц (частота)
± 1 мм (амплитуда)
± 0,7 g (ускорение)
Устойчивость к ударам (согласно IEC 60068-2-27) 15 g (пиковое ускорение)
11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) 55°C (температура окружающей среды)
95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) степень жесткости 1
3 полюса

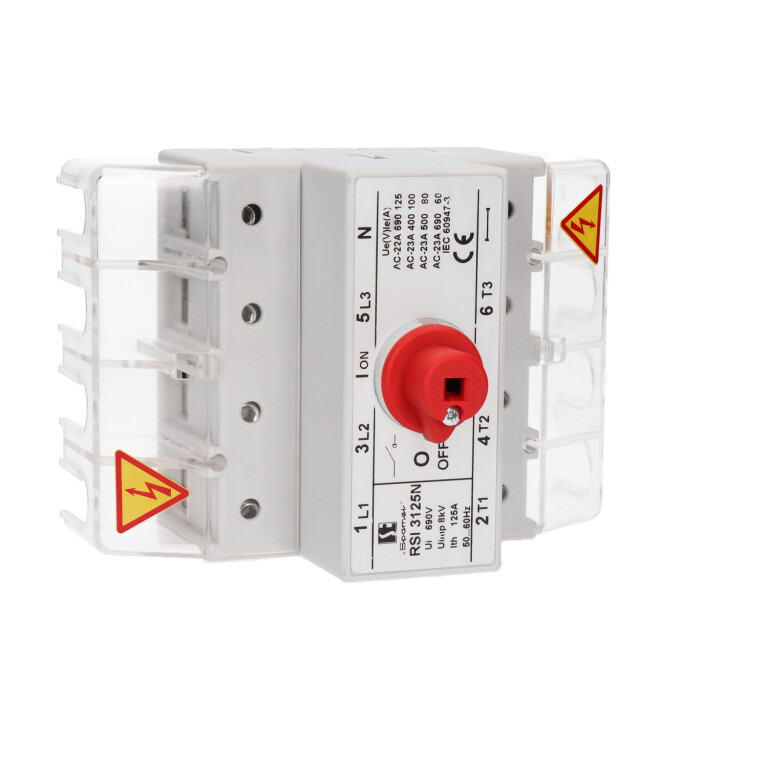

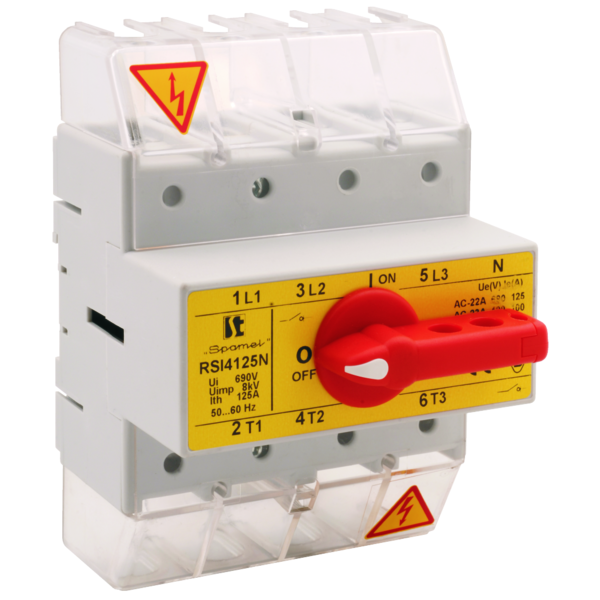

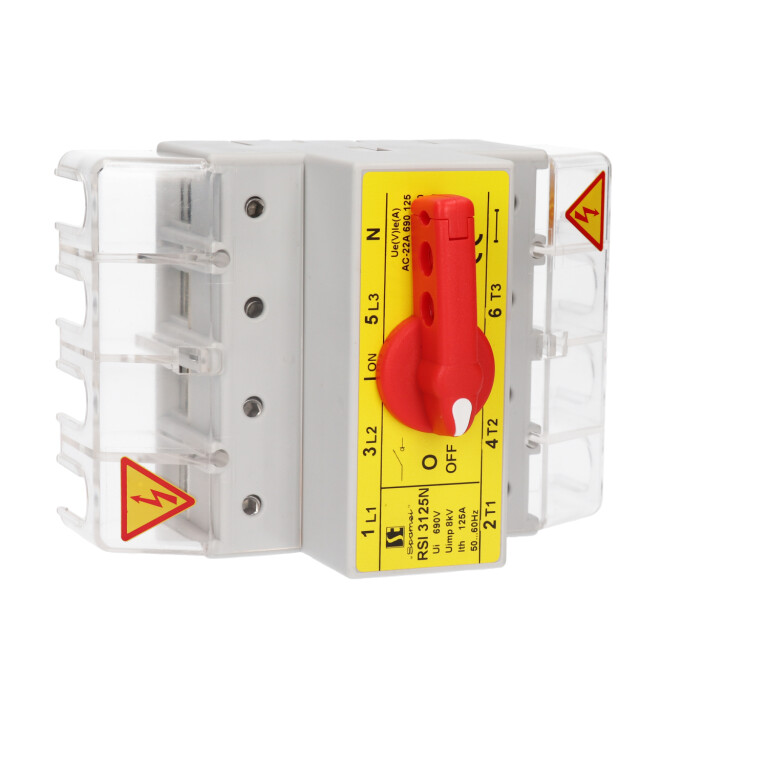

3 полюса + N неразъединяемый
3 полюса + N разъединяемый
4 полюса
6 полюсов
6 полюсов + 2хN неразъединяемых
6 полюсов + 2хN разъединяемых

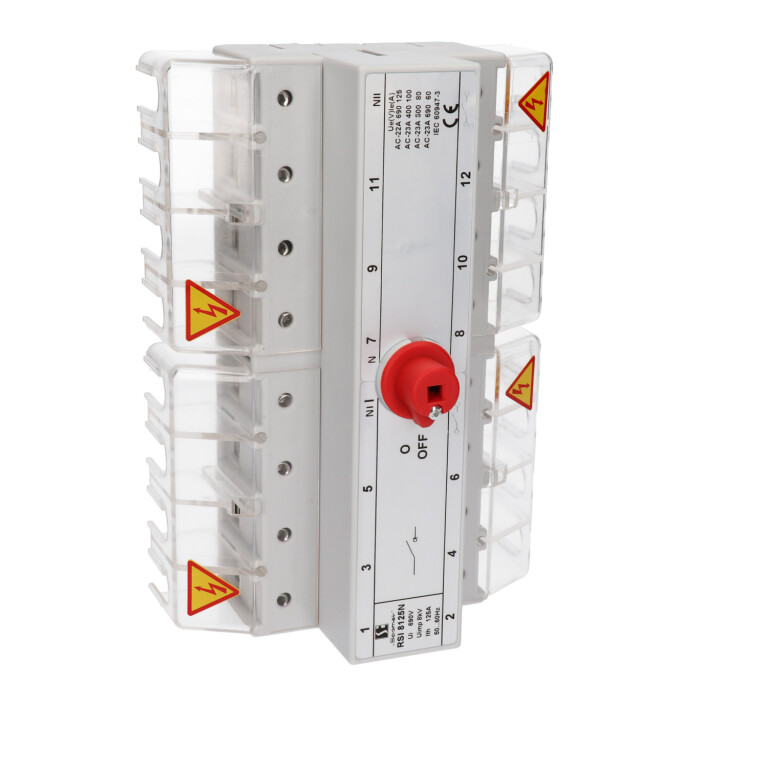

8 полюсов

3D модель

Размеры

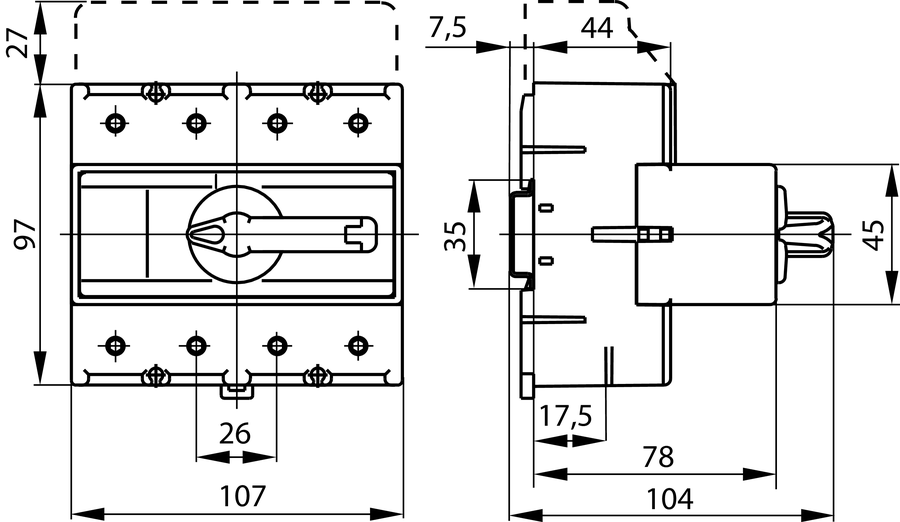

  • Изолирующий выключатель нагрузки RSI 125 - Размеры

    Выключатель нагрузки 3 и 4-полюсный

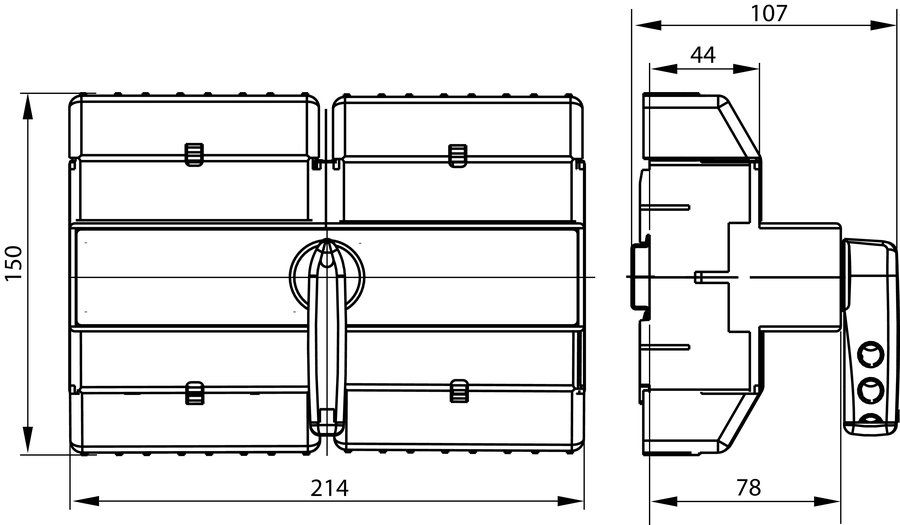

  • Изолирующий выключатель нагрузки RSI 125 - Размеры

    Выключатель нагрузки 6 и 8-полюсный
