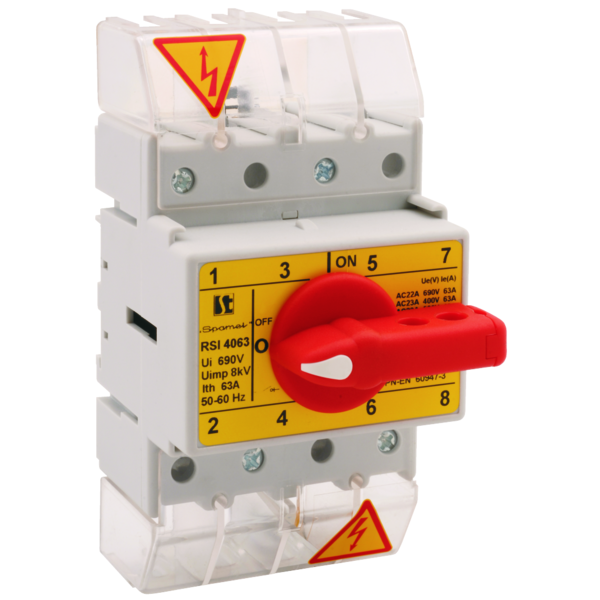

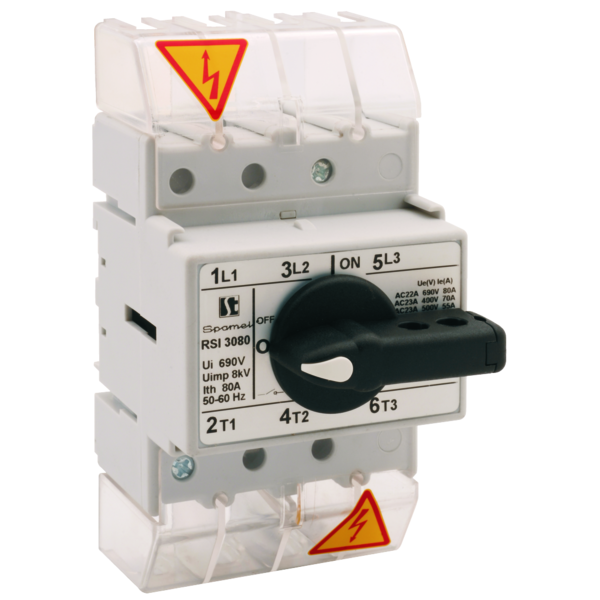

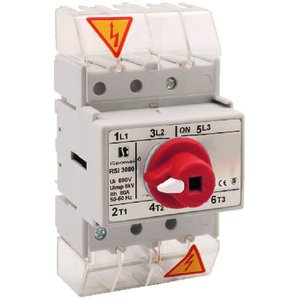

Изолирующий выключатель нагрузки RSI 63

Изолирующий выключатель нагрузки RSI 63

Изолирующие выключатели нагрузки RSI 63

RSI-#\#
Номинальное напряжение изоляции Ui 690 В
Номинальное напряжение импульсное выдерживаемое Uimp 8 кВ
Тепловой условный ток в воздухе Ith 63 A
Номинальный ток включения Ie в кат. AC-21A, AC-22A 63 A (690 B)
Номинальный ток включения Ie в кат. AC-23A 63 A (400 B)
30 A (690 B)
Номинальная мощность AC-23A для трехфазных стандартных асинхронных двигателей 30 кВт (400 В)
25 кВт (690 В)
Номинальный ток включения Ie в кат. DC-21A 63 A (220 B)
Номинальный ток включения Ie в кат. DC-23A 30 A (220 B)
Номинальный ток кратковременный допустимый Icw(1сек) 1,8 кA
Номинальный ток включения короткого замыкания Icm 6 кA
Номинальный ток короткого замыкания условный 10 kA (плавкая вставка gG 63 A)
Механическая износостойкость 10000 (циклов)
Коммутационная износостойкость 1500 (циклов)
Сечение подводящих проводов 6...16 мм² (жестких)
Масса 0,3...0,32 кг
Устойчивость к вибрации (согласно IEC 60068-2-6) 2...100 Гц (частота)
± 1 мм (амплитуда)
± 0,7 g (ускорение)
Устойчивость к ударам (согласно IEC 60068-2-27) 15 g (пиковое ускорение)
11 мсек (длительность импульса)
Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) 55°C (температура окружающей среды)
95% (относительная влажность)
Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) степень жесткости 1
3 полюса

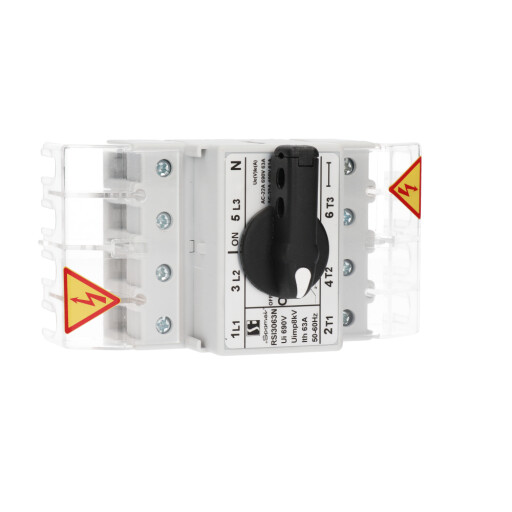

3 полюса + N неразъединяемый
3 полюса + N разъединяемый
4 полюса
6 полюсов

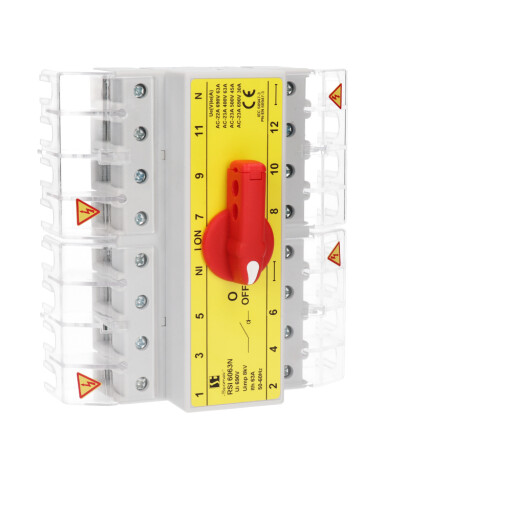

6 полюсов + 2хN неразъединяемых
6 полюсов + 2хN разъединяемых
8 полюсов

3D модель

Размеры

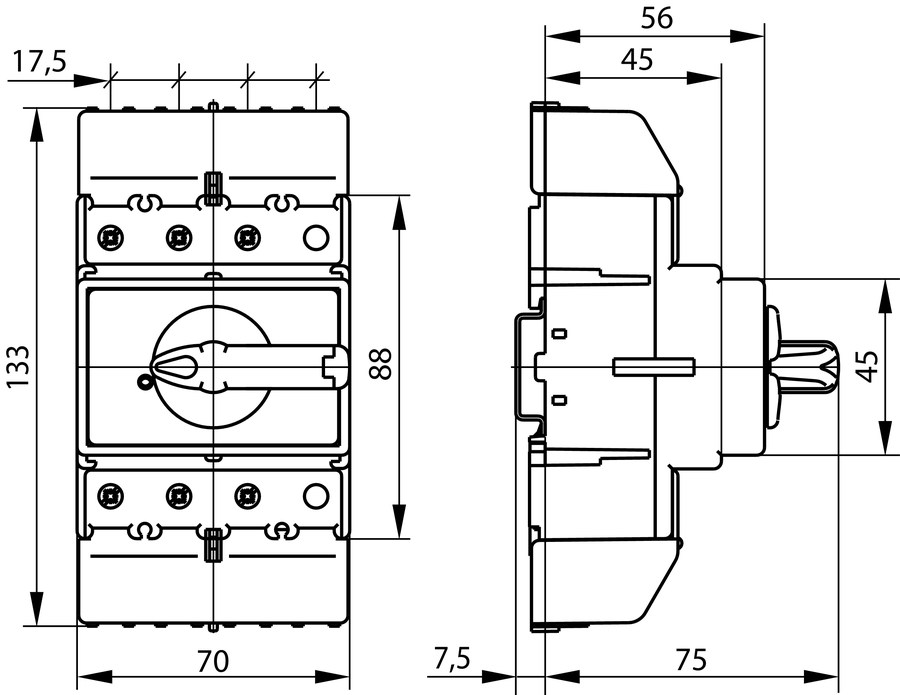

  • Изолирующий выключатель нагрузки RSI 63 - Размеры

    Выключатель нагрузки 3 и 4-полюсный

  • Изолирующий выключатель нагрузки RSI 63 - Размеры

    Выключатель нагрузки 6 и 8-полюсный
