Ручний пожежний сповіщувач OP1
Пожежні ручні сповіщувачі OP1
OP1-#-#\###
EAN:
Приклади позначень:
OP1-W01-A-11
Версія для відкритої настінної установки з 1 замикаючим контактом і 1 розмикаючим контактом. При розбиванні скла кнопка спрацьовує автоматично (тип A згідно з PN-EN 54-11)
OP1-W02-B-10-230-M
Виконання для прихованої настінної установки з одним замикаючим контактом. При розбиванні скла необхідно натиснути кнопку (тип B згідно з PN-EN 54-11). Світлодіодний індикатор LED на напругу 230 В змінного струму. У комплект входить молоточок.
Ручний пожежний сповіщувач ОР1 призначений для застосування у промислових та публічних приміщеннях. Виготовляється у двох версіях: для відкритої настінної установки та прихованої настінної установки. Кожна версія має два типи – А та В. Для посту ОР1 типу А – в аварійній ситуації для спрацьовування кнопки та створення аварійного сигналу потрібно лише розбити скло. Для посту ОР1 тип В в аварійній ситуації потрібно розбити скло і натиснути кнопку. У кожному корпусі може бути встановленио 3 контакти SP22-10 (замикаючих) або SP22-01 (розмикаючих). Додатково в корпусі може бути встановлений індикатор, який можна підключити до контакту або безпосередньо до системи протипожежної сигналізації об'єкта. Створення та надсилання аварійного сигналу відбувається після розбивання скла (тип А) або після розбивання скла та натискання кнопки з автоматичним поверненням (тип B). Ліквідація аварійного стану відбувається шляхом заміни крихкого (захисного скла – символ замовлення PPOŻ-5701) елемента.
Виріб відповідає вимогам стандарту PN-EN 54-11. Свідоцтво допуску № 2266/2014. Сертифікат відповідності EC № 1438/CPD/0130.
Виріб відповідає вимогам стандарту PN-EN 54-11. Свідоцтво допуску № 2266/2014. Сертифікат відповідності EC № 1438/CPD/0130.
При виборі контактів слід врахувати тип кнопки (A або B)
ТИП A
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки контакти відкриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки контакти закриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після розбиття скла замикаючі контакти відкриваються, а контакти, що розмикають, закриваються.
ТИП B
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну - контакти закриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну – контакти відкриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після натискання кнопки замикаючі контакти закриваються, а розмикаючі контакти відкриваються.
ТИП A
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки контакти відкриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки контакти закриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після розбиття скла замикаючі контакти відкриваються, а контакти, що розмикають, закриваються.
ТИП B
Замикаючі контакти НВ, NO (10, 20, 30): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну - контакти закриваються.
Розмикаючі контакти НЗ, NC (01, 02, 03): після розбивання скла або зняття кришки необхідно натиснути кнопку вручну – контакти відкриваються.
Змішані контакти НВ,NO / НЗ,NC (11, 12, 21): після натискання кнопки замикаючі контакти закриваються, а розмикаючі контакти відкриваються.
| Номінальна напруга ізоляції Ui | 500 В |
| Тривалий номінальний струм Iu=Ith | 10 A |
| Номінальний струм ввімкнення Ie в кат. AC-15 | 2,5 A (230 B) 1,6 А (400/500 В) |
| Номінальний струм ввімкнення Ie в кат. DC-13 | 4 A (24 B) 1 A (110 B) 0,25 A (220 B) |
| Ступінь захисту | IP65-декларовано заводом-виробником (даний параметр виробу не було підтверджено CNBOP-PIB) OP1 належним чином захищений від проникнення води відповідно до стандарту: PN-EN60068-2-30 |
| Переріз під'єднувальних проводів | 2× 1...2,5 мм² (одножильних) 2× 0,75...1,5 мм² (провода) |
Розміри

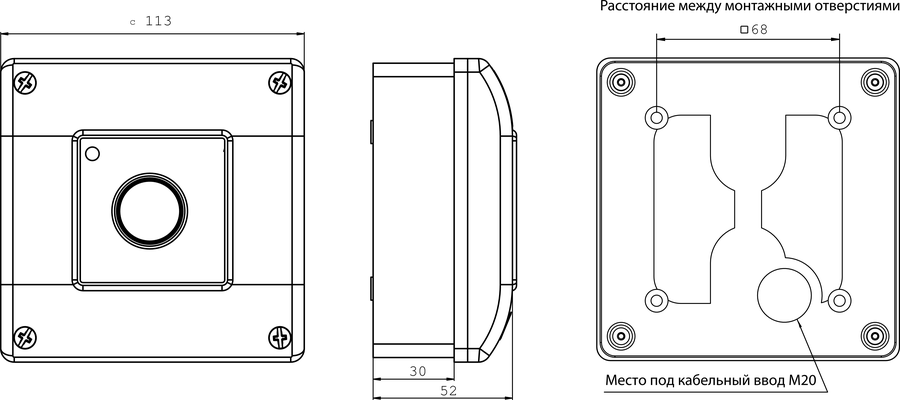

версія для відкритої настінної установки
версія для прихованої настінної установки
