Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO)

Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO)

Пристрої ввідно-розпридільчі ZI SCHUKO

ZI#-S

У виконаннях: ZI05R341-S, ZI05R342-S, ZI05R441-S, ZI05R442-S бокова вбудована розетка захищена плавким запобіжником WTA 10A/250В.

Пристрої ввідні типу ZI відрізняються між собою типом і величиною струму розетки або розеток. Пристрої ввідні типу ZI з головною вбудованою розеткою 16A оснащені кулачковим вимикачем ŁK16R з функцією вимикача навантаження 0-I, а пристрої з головною вбудованою розеткою 32A – кулачковим вимикачем ŁK32R. Пристрої ввідні ZI відповідають вимогам стандартів: PN-EN 60439-3, PN-EN 60439-1.
Номінальна напруга ізоляції Ui 500 В
Номінальний струм пристрію InA макс 32 A
Частота номінальна 50-60 Гц
Номінальна напруга увімкнення Ue 230/400 В
Номінальна напруга імпульсна Uimp 6 кВ
Переріз під'єднувальних проводів 2,5...4 мм²
Ступінь захисту IP44
Категорія експлуатації II
Тип сальників M25×1,5
2P+PE 16A бокова вбудована розетка
2P+PE 16A бокова вбудована розетка захищена запобіжником з плавкою вставкою WTA 10A/250В
Перемикач 0-I

Виконання

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 03R111-S

    03R111-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 03R211-S

    03R211-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 03\R581-S

    03\R581-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 04\R111-S

    04\R111-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 04\R211-S

    04\R211-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 04\R511-S

    04\R511-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 05\R341-S

    05\R341-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 05\R342-S

    05\R342-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 05\R441-S

    05\R441-S

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - 05\R442-S

    05\R442-S

3D модель

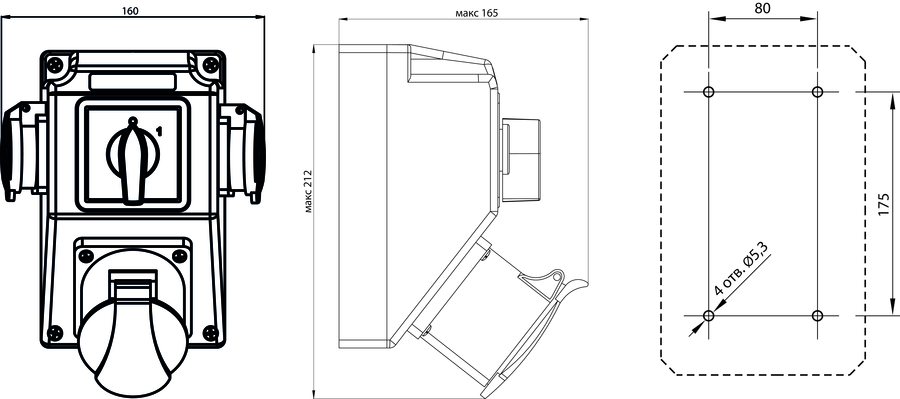

Розміри

  • Пристрій ввідно-розпридільчий ZI з вимикачем 0-I (SCHUKO) - Розміри

Download
