Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO)

Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO)

Пристрої ввідно-розпридільчі ZI SCHUKO

ZI#-S

У виконаннях: ZI05R361-S, ZI05R362-S, ZI05R461-S, ZI05R462-S бокова вбудована розетка захищена плавким запобіжником WTA 10A/250В.

Пристрої ввідні типу ZI відрізняються між собою типом і величиною струму розетки або розеток. Пристрої ввідні типу ZI з головною вбудованою розеткою 16A оснащені кулачковим вимикачем ŁK16R з функцією перемикача напрямку обертання L-O-P, а пристрої з головною розеткою 32A – кулачковим вимикачем ŁK32R. Пристрої ввідні ZI відповідають вимогам стандартів: PN-EN 60439-3, PN-EN 60439-1.
Номінальна напруга ізоляції Ui 500 В
Номінальний струм пристрію InA макс 32 A
Частота номінальна 50-60 Гц
Номінальна напруга увімкнення Ue 230/400 В
Номінальна напруга імпульсна Uimp 6 кВ
Переріз під'єднувальних проводів 2,5...4 мм²
Ступінь захисту IP44
Категорія експлуатації II
Тип сальників M25×1,5
2P+PE 16A бокова вбудована розетка
2P+PE 16A бокова вбудована розетка захищена запобіжником з плавкою вставкою WTA 10A/250В
Перемикач L-0-P

Виконання

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 03R121-S

    03R121-S

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 03R221-S

    03R221-S

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 04\R121-S

    04\R121-S

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 04\R221-S

    04\R221-S

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 05\R361-S

    05\R361-S

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 05\R362-S

    05\R362-S

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 05\R461-S

    05\R461-S

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - 05\R462-S

    05\R462-S

3D модель

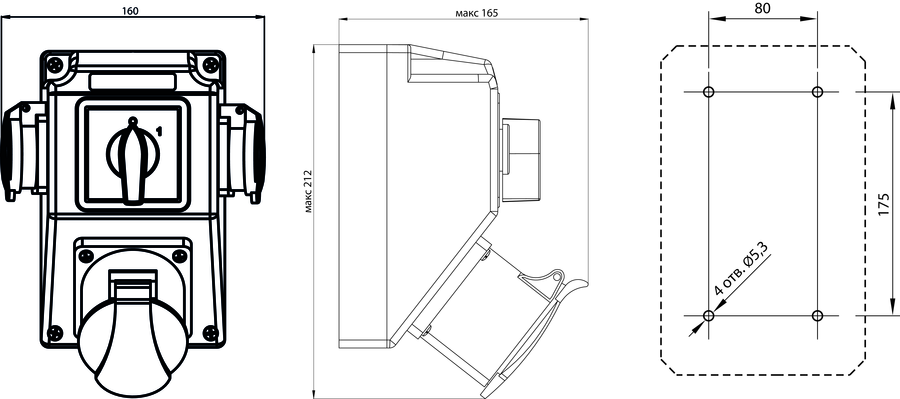

Розміри

  • Пристрій ввідно-розпридільчий ZI з перемикачем L-0-P (SCHUKO) - Розміри
