Ізолюючий вимикач навантаження нагрузки RSI 125 в корпусі OBA/OBP

Ізолюючий вимикач навантаження нагрузки RSI 125 в корпусі OBA/OBP

Ізолюючі вимикачі навантаження RSI 125

RSI-#\#
Номінальна напруга ізоляції Ui 690 В
Номінальна напруга імпульсна Uimp 8 кВ
Тепловий умовний струм у повітрі Ith 125 A
Номінальний струм ввімкнення Ie в кат. AC-21A, AC-22A 125 A (690 B)
Номінальний струм ввімкнення Ie в кат. AC-23A 100 A (400 B)
80 A (500 B)
60 A (690 B)
Номінальна потужність AC-23A для трифазних стандартних асинхронних двигунів 40 кВт (400 В)
40 кВт (500 В)
35 кВт (690 В)
Номінальний струм ввімкнення Ie в кат. DC-21A 125 A (220 B)
Номінальний струм ввімкнення Ie в кат. DC-22A 80 A (220 B)
Номінальний струм ввімкнення Ie в кат. DC-23A 60 A (220 B)
Номінальний струм короткочасний допустимий Icw(1сек) 2,5 кA
Номінальний струм увімкнення короткого замикання Icm 7,5 кA
Номінальний струм короткого замикання умовний 25 кA (запобіжна вставка gL/gG 125 A)
Механічна зносостійкість 8000 (циклів)
Комутаційна зносостійкість 1000 (циклів)
Переріз під'єднувальних проводів 25...70 мм² (жорстких)
Маса 0,7...0,74 кг
Стійкість до вібрації (згідно з IEC 60068-2-6) 2...100 Гц (частота)
± 1 мм (амплітуда)
± 0,7 g (прискорення)
Стійкість до ударів (згідно з IEC 60068-2-27) 15 g (пікове прискорення)
11 мсек (тривалість імпульсу)
Стійкість до циклічної дії вологого тепла (IEC 60068-2-30) 55°C (температура навколишнього середовища)
95% (відносна вологість)
Стійкість до циклічної дії соляного туману (згідно з IEC 60068-2-52) ступінь жорсткості 1
Ступінь захисту у корпусі IP65
3 полюси
3 полюси + N нероз'єднювальний
3 полюси + N роз'єднювальний
4 полюси
6 полюсів
6 полюсів + 2хN нероз'єднювальних
6 полюсів + 2хN роз'єднювальних
8 полюсів

3D модель

Розміри

  • Ізолюючий вимикач навантаження нагрузки RSI 125 в корпусі OBA/OBP - Розміри

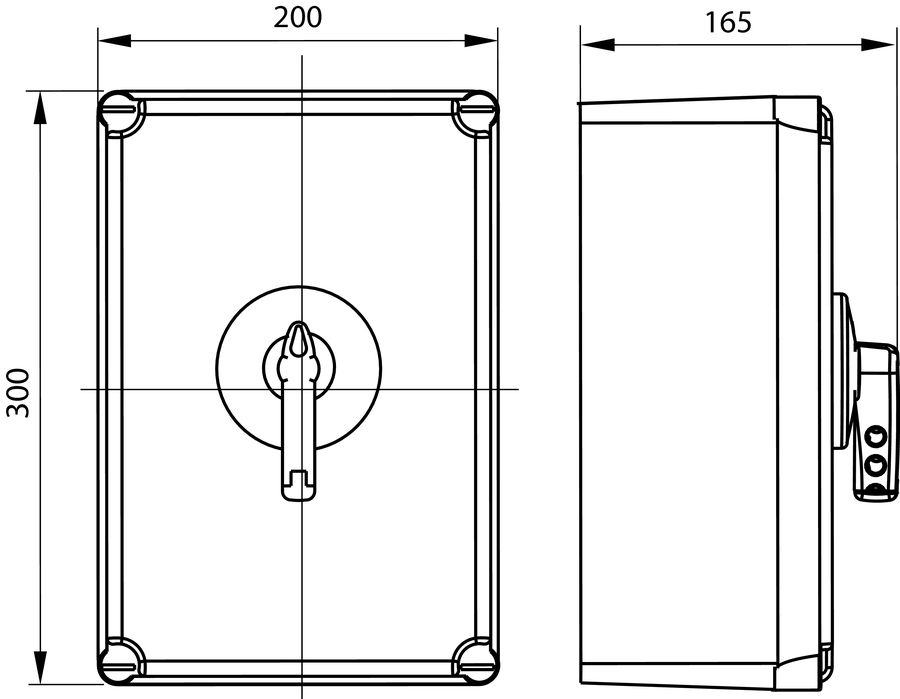

    Вимикач навантаження 3 та 4-полюсний

  • Ізолюючий вимикач навантаження нагрузки RSI 125 в корпусі OBA/OBP - Розміри

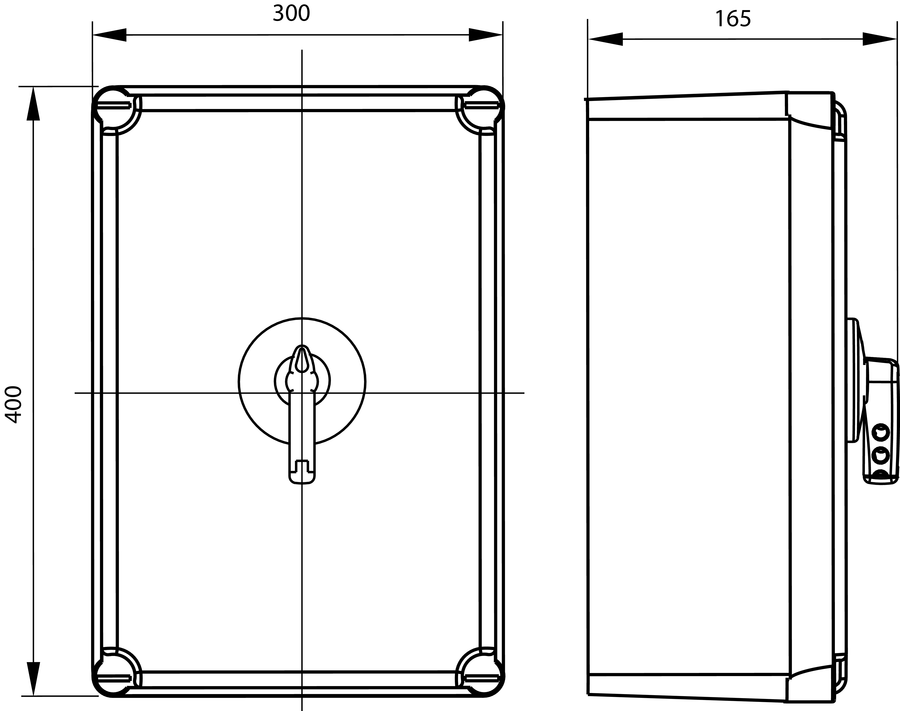

    Вимикач навантаження 6 та 8-полюсний
