Ruční havarijní tlačítko OA1 (žlutý)

Ruční havarijní tlačítko OA1 (žlutý)

Ruční havarijní tlačítka OA1

OA1-#-#.G\###

Příklad označení:

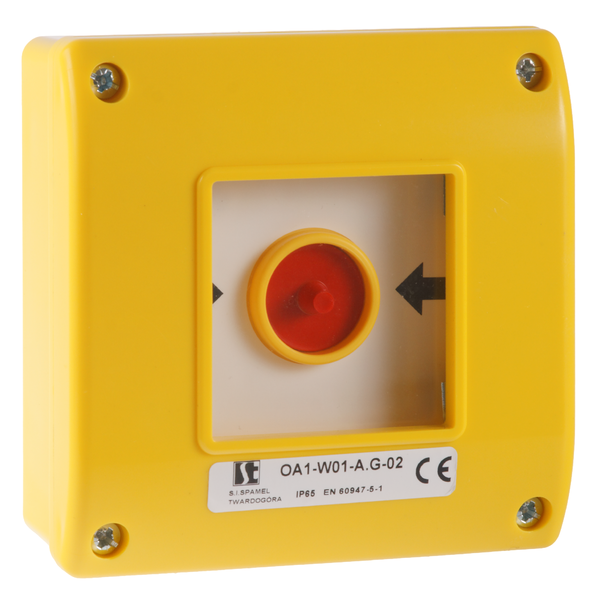

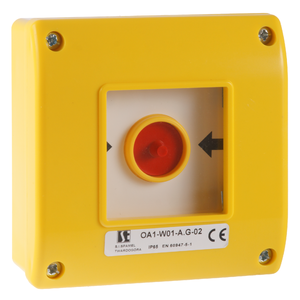

OA1-W01-A.G-02-24
verze na omítku se 2 rozpínacími kontakty. Po rozbití sklíčka spínač hlásiče automaticky spíná typ A. Signálka LED na stejnosměrné napětí 24 V.

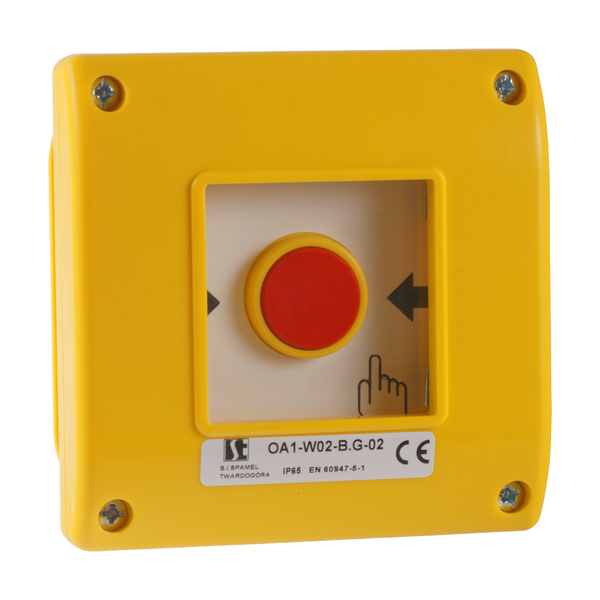

OA1-W02-B.G-10-230-M
Verze pod omítku s 1 spínacím kontaktem. Po rozbití sklíčka je nutné stisknout spínač hlásiče typ B. Signálka LED na střídavé napětí 230 V. Sestava s kladívkem.

Řuční tlačítko OA1 je určeno pro montáž v místech, kde je nařízení havarijní ruční vypnutí.
Např. nouzové východy, které musí být v ohrožení zůstat otevřeny a to po rozbití a stisknutí tlačítka. OA1 může být použito v místech, kde je v případě nebezpečí požadavek, odpojení napájení z důvodů nevratného poškození přístrojů.

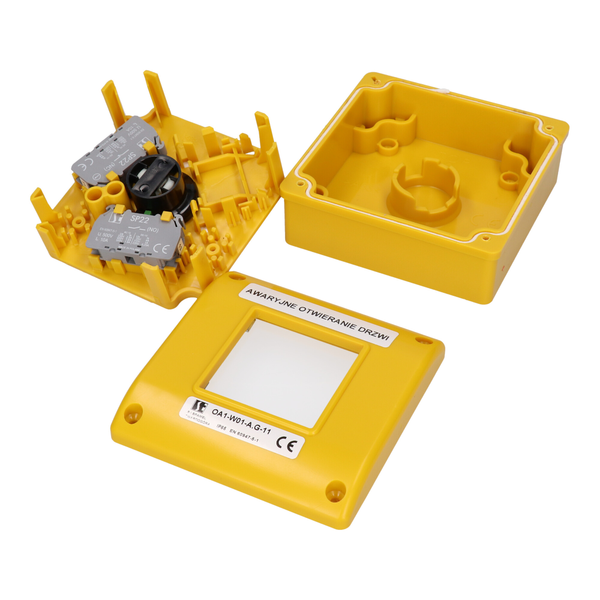

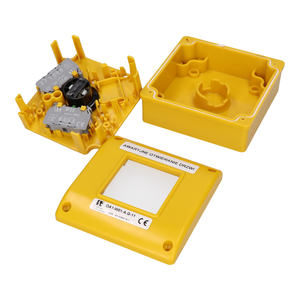

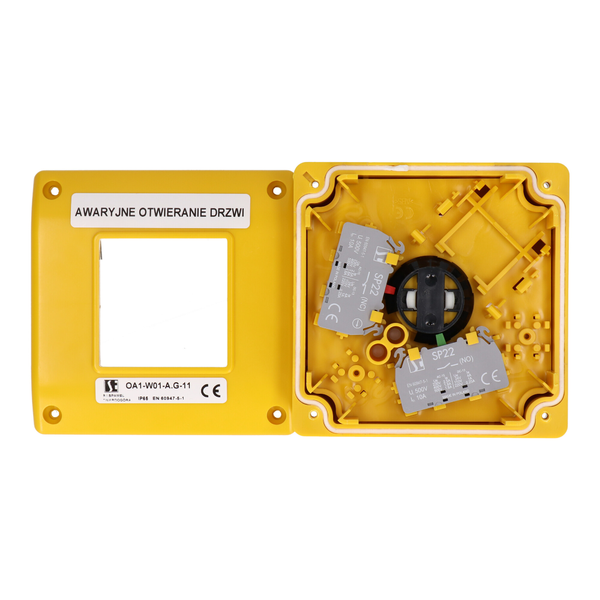

OA1 je nabízen ve dvou typech, typ A i typ B. Typ A: po rozbití sklíčka spínač hlásiče automaticky spíná. Typ B: po rozbití sklíčka je nutno stisknout spínač hlásiče. OA1 je určen pro povrchovou montáž a montáž pod omítku. V každé verzi mohou být instalovány až tři kontakty SP22-10 (spínací) nebo SP22-01 (rozpínací).

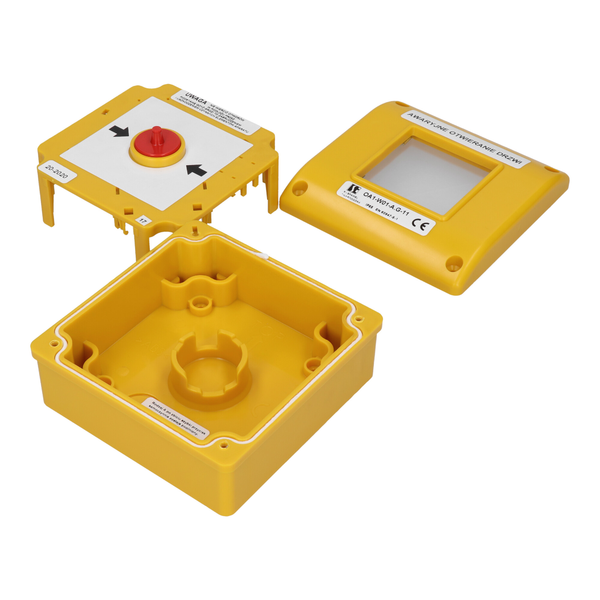

Spuštění a vyslání signálu dochází po rozbití sklíčka (typ A) nebo po rozbití sklíčka a stisknutím tlačítka (typ B). Pro obnovu funkce požárního hlásiče je nutná výměna rozbitého sklíčka (obj.kód PPOŻ-5701).

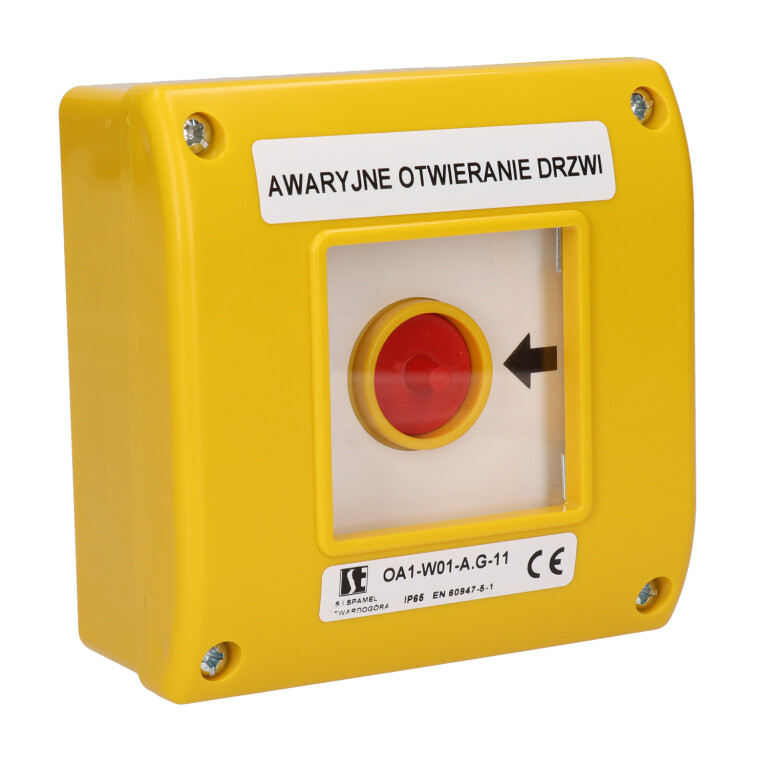

Popisky s nápisem Nouzové otevření dveří a Havarijní tlačítko jsou přiloženy v balení.
Při výběru kontaktů je třeba vzít v úvahu zvolený typ (A nebo B)
TYP A
NO spínací kontakt (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu se kontakty rozepnou.
NC rozpínací kontakt (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu se kontakty sepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po rozbití sklíčka se spínací kontak rozepne a rozpínací kontakt sepne.
TYP B
Spínací kontakty NO (10, 20, 30): po rozbití sklíčka nebo sejmutí krytu je nutné tlačítko stisknout ručně - kontakty se sepnou.
Rozpínací kontakty NC (01, 02, 03): po rozbití sklíčka nebo sejmutí krytu je třeba tlačítko stisknout ručně - kontakty se rozepnou.
Kombinace kontaktů NC / NO (11, 12, 21): po stisknutí tlačítka se spínací kontakt sepne a rozpínací kontakt rozepne.
Jmenovité izolační napětí Ui 500 V
Jmenovitý tepelný proud Iu-Ith 10 A
Jmenovitý spínací proud Ie v kat.AC-15 2,5 A (230 V)
1,6 A (400/500 V)
Jmenovitý spínací proud Ie v kat.DC-13 4 A (24 V)
1 A (110 V)
0,25 A (220 V)
Stupeň ochrany IP65
Průřez připojovacích vodičů 2× 1...2,5 mm² (jednožilových)
2× 1...2,5 mm² (vícežílových)

Rozměry

  • Ruční havarijní tlačítko OA1 (žlutý) - Rozměry

    verze na omítku

  • Ruční havarijní tlačítko OA1 (žlutý) - Rozměry

    verze pod omítku
