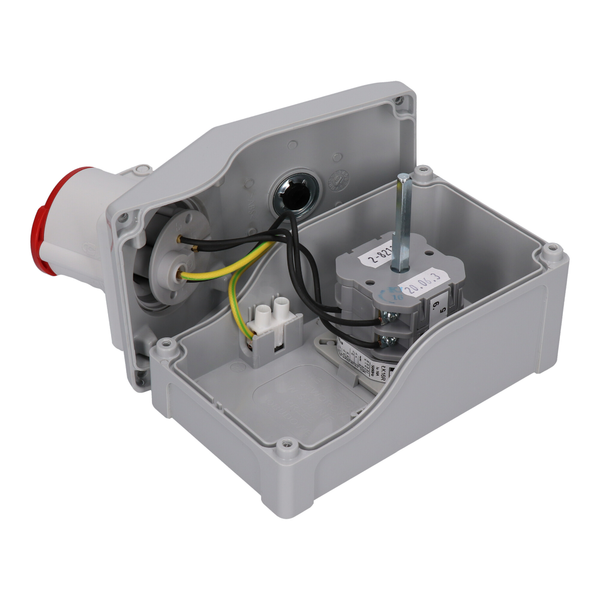

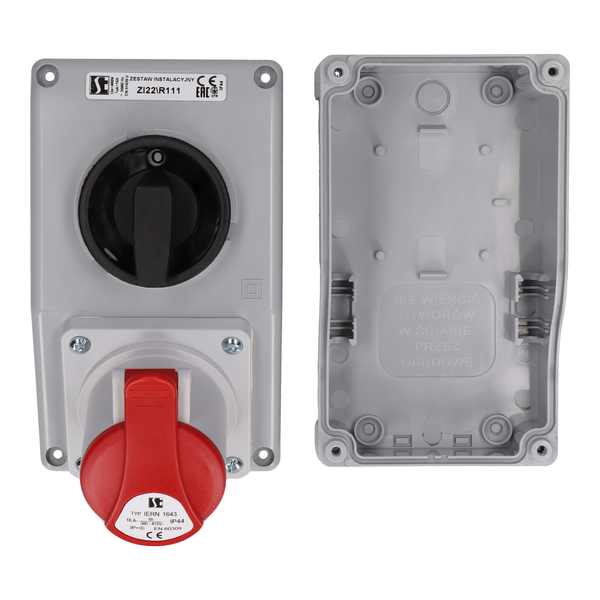

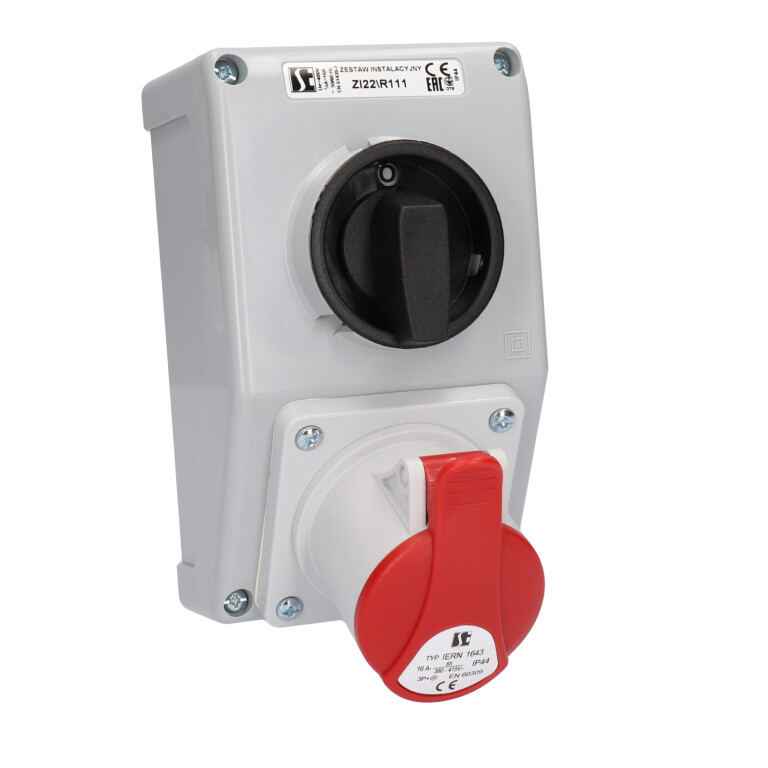

Instalační souprava ZI2 se spínačem 0-I
Instalační soupravy ZI
ZI#
EAN:
Pozor: Boční 1 fázová zásuvka je standardně instalována na pravé straně soupravy. Existuje možnost objednání soupravy s boční zásuvkou na levé straně. Za tímto účelem je nutné dopsat symbol "L" např. ZI23\R111L
Stupeň krytí IP65/IP67 je u verzí: ZI26\R111, ZI26\R211, ZI26\R341, ZI26\R441, ZI26\R441, ZI26\R571.
Nové Instalační soupravy jsou charakteristické svým novým ergonomickým designem. Každá souprava je vybavena zásuvkou 16 nebo 32 A ( podke varianty ). Soupravy ZI s vypínačem 0-I łącznik krzywkowy, vybaveny hlavní zásuvkou a podle typu 1-2 boční ( 1 fázovou ) boční zásuvou. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
| Jmenovité izolační napětí Ui | 500 V |
| Prąd znamionowy zestawu InA | max 32 A |
| Jmenovitý kmitočet | 50-60 Hz |
| Jmenovité napětí spínací Ue | 230/400 V |
| Jmenovité impulzní napětí Uimp | 6 kV |
| Průřez připojovacích vodičů | 2,5...6 mm² |
| Stupeň ochrany | II |
| Váha | 0,8...1,2 kg |
| Druh vývodek | M25×1,5 (16 A) M32×1,5 (32 A) |
.png) |
2P+PE 16A |
 |
2P+PE 16A boční zásuvka |
.png) |
3P+N+PE 16A |
.png) |
3P+N+PE 32A |
.png) |
3P+PE 16A |
.png) |
3P+PE 32A |
 |
Spínač 0-I |
Provedení
-

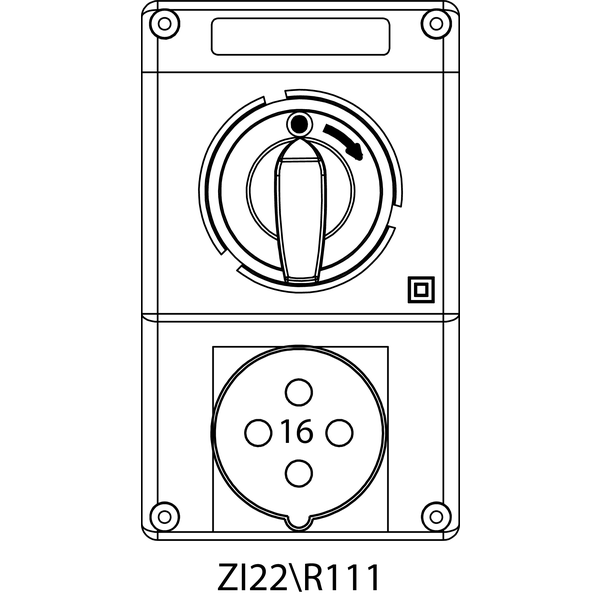

22\R111
-

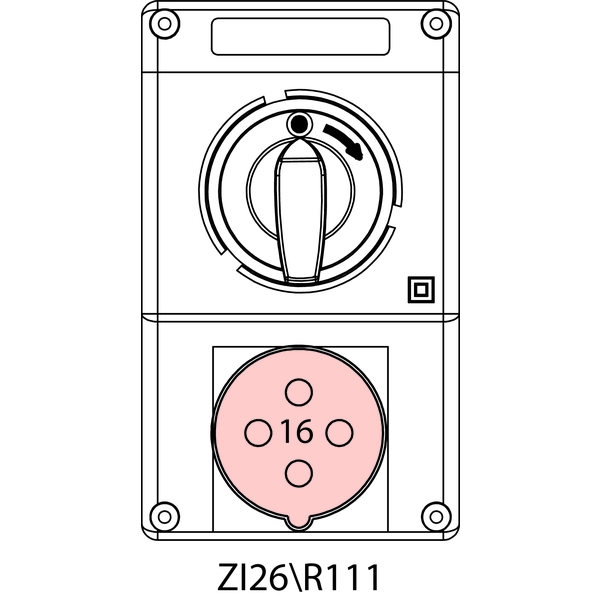

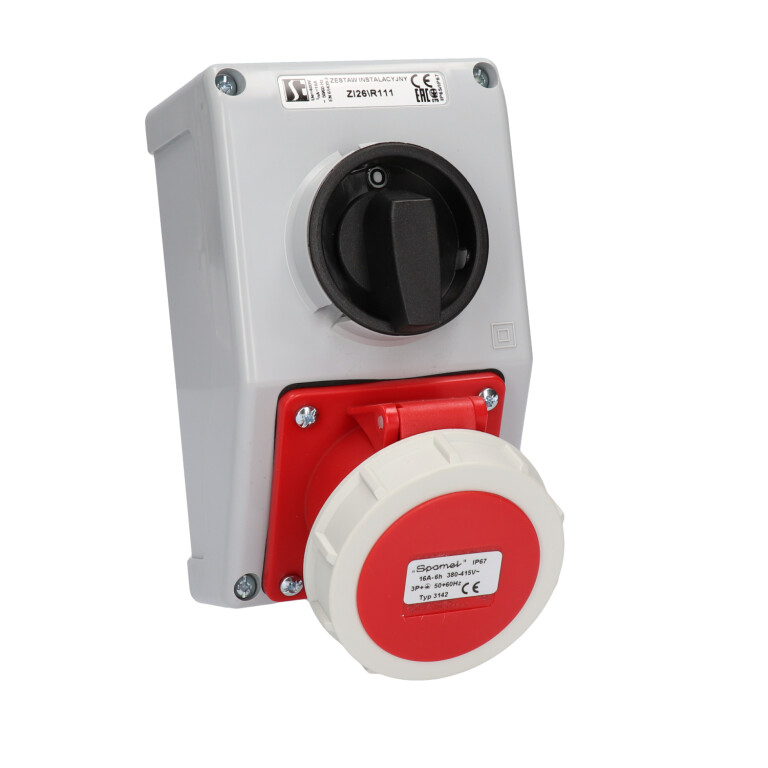

26\R111
-
22\R211
-

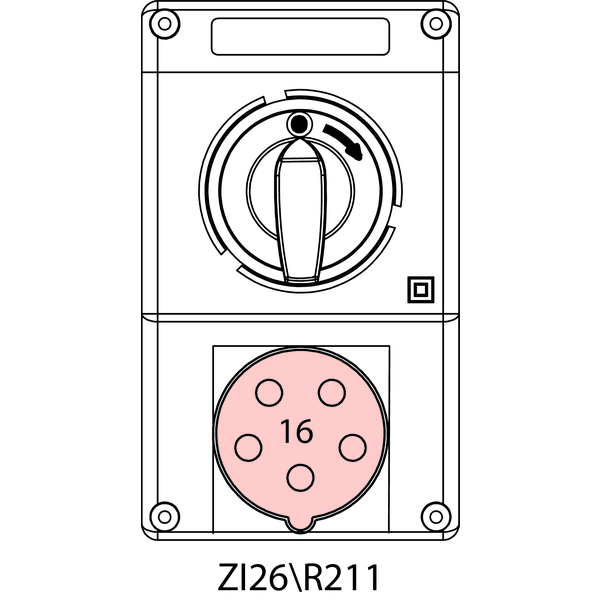

26\R211
-

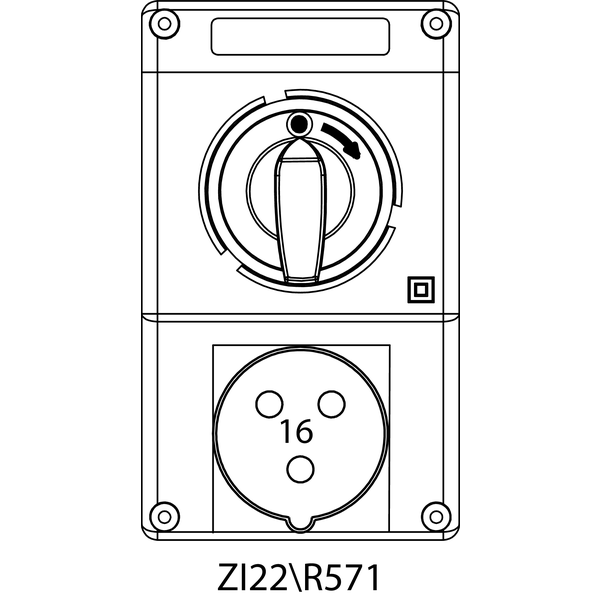

22\R571
-

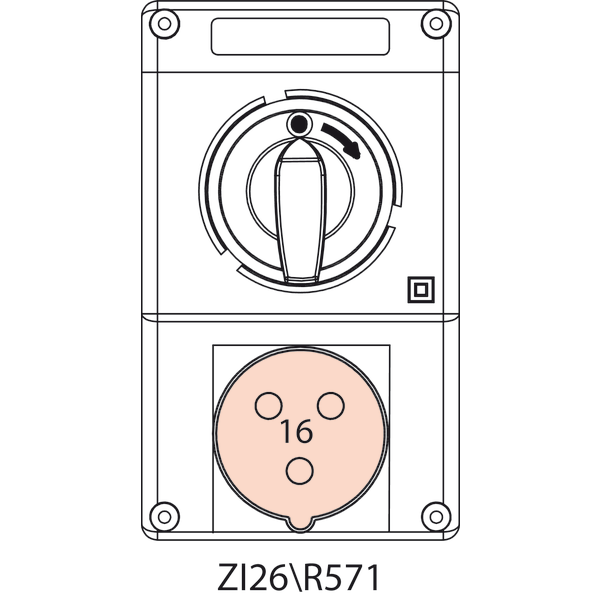

26\R571
-

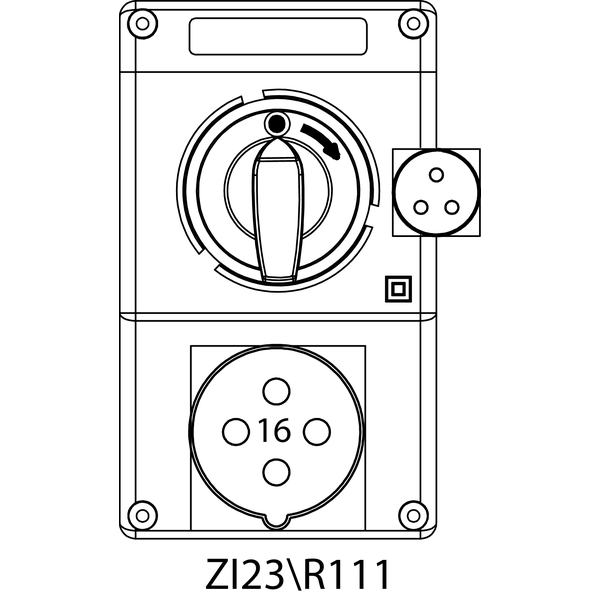

23\R111
-

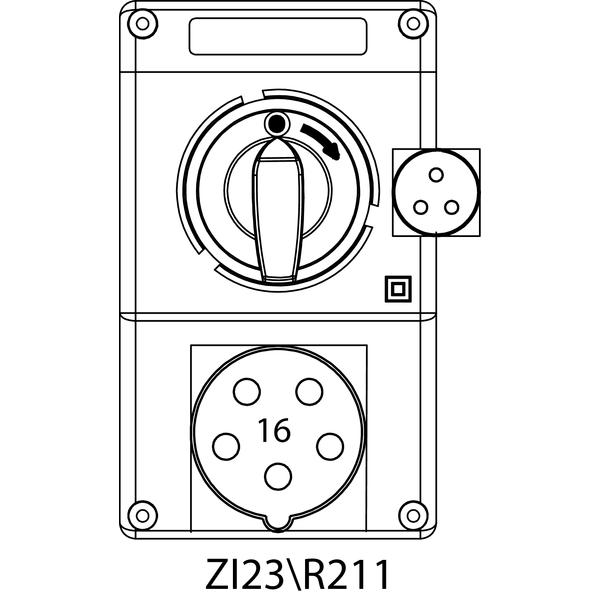

23\R211
-

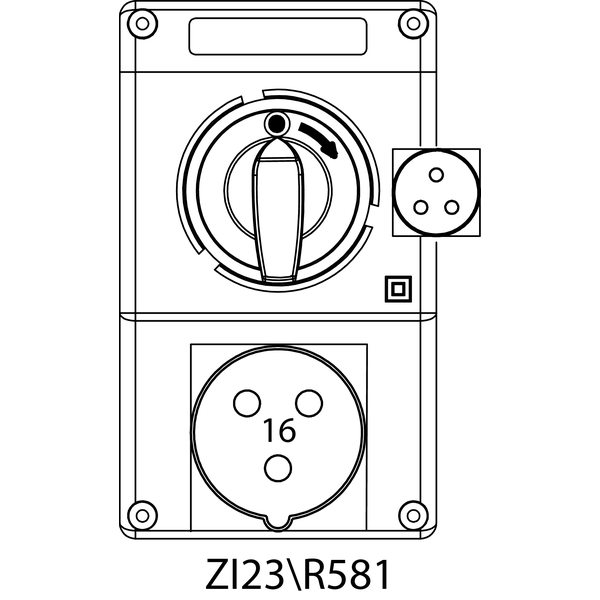

23\R581
-

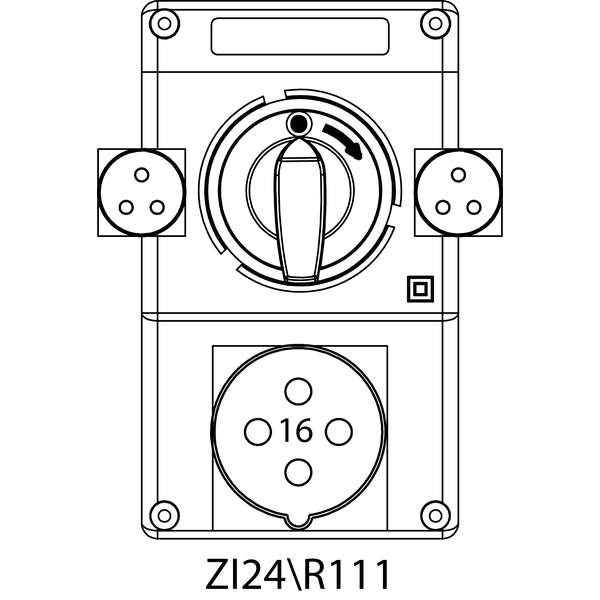

24\R111
-

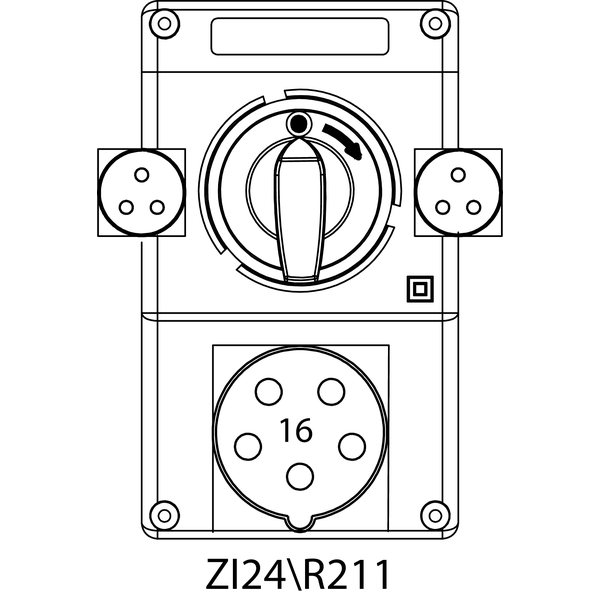

24\R211
-

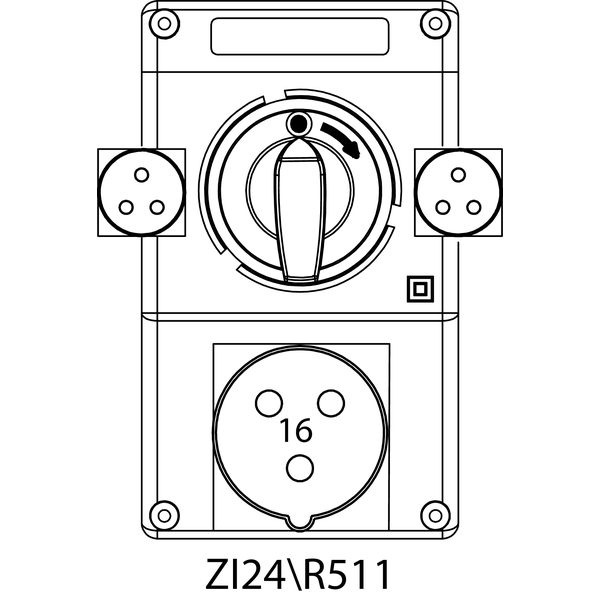

24\R511
-
22\R341
-

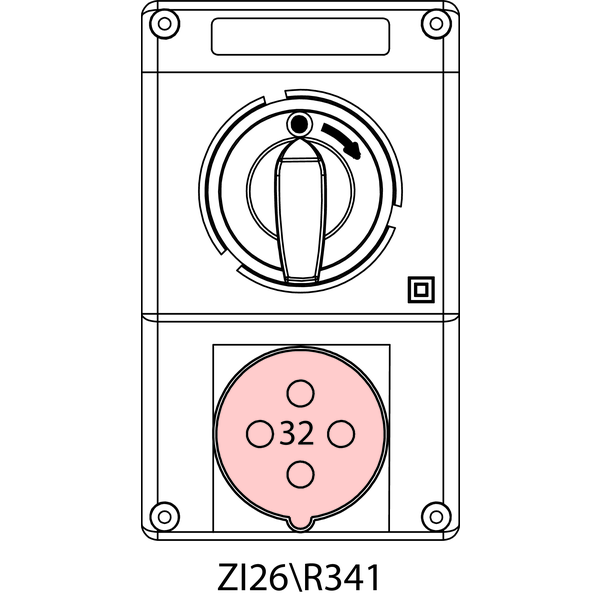

26\R341
-

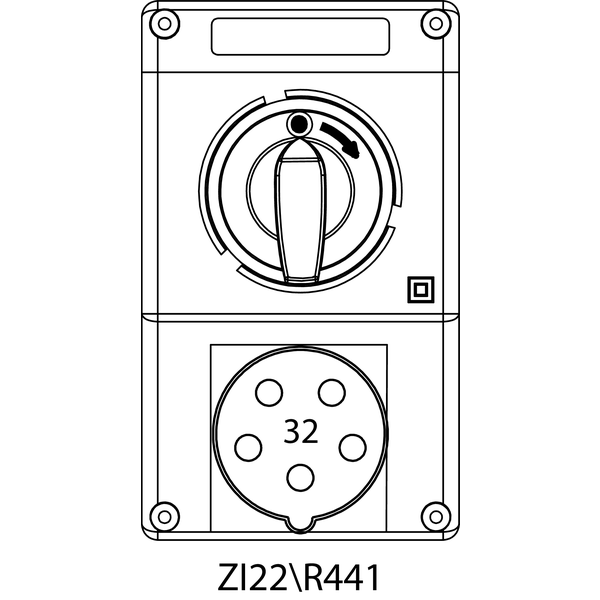

22\R441
-

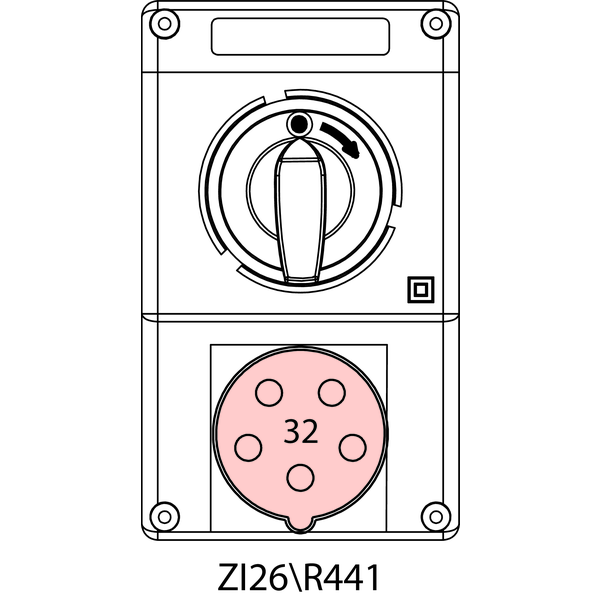

26\R441
-

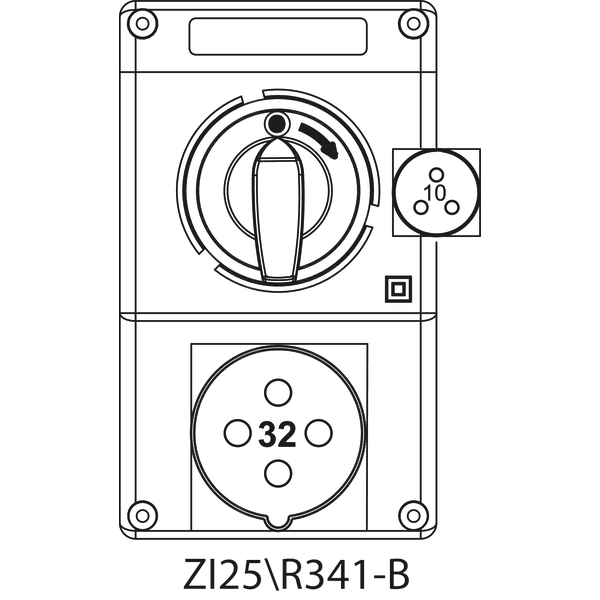

25\R341-B
-
25\R342-B
-

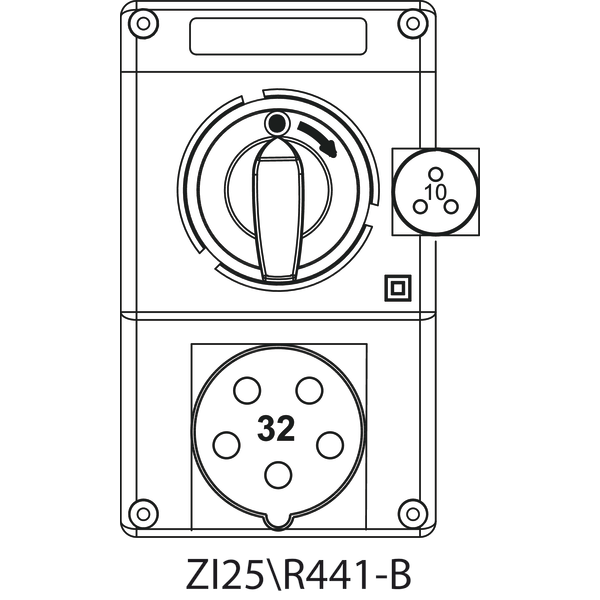

25\R441-B
-

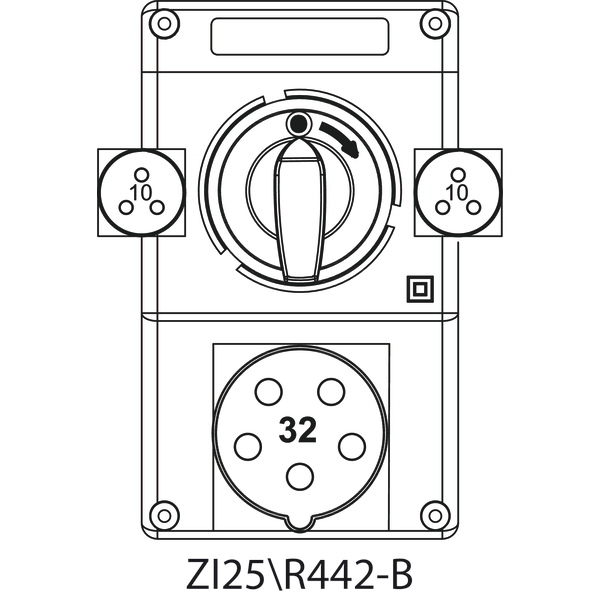

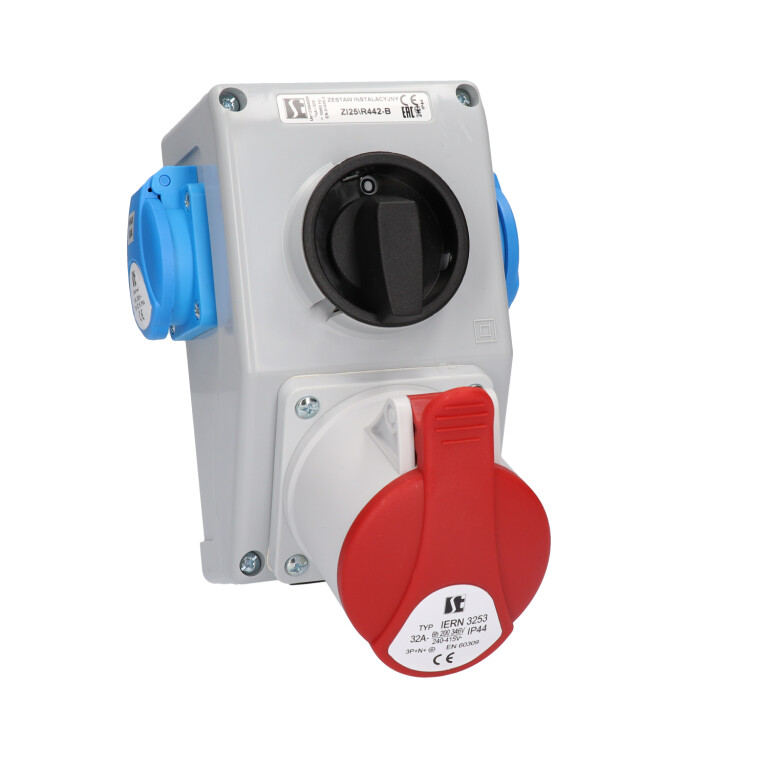

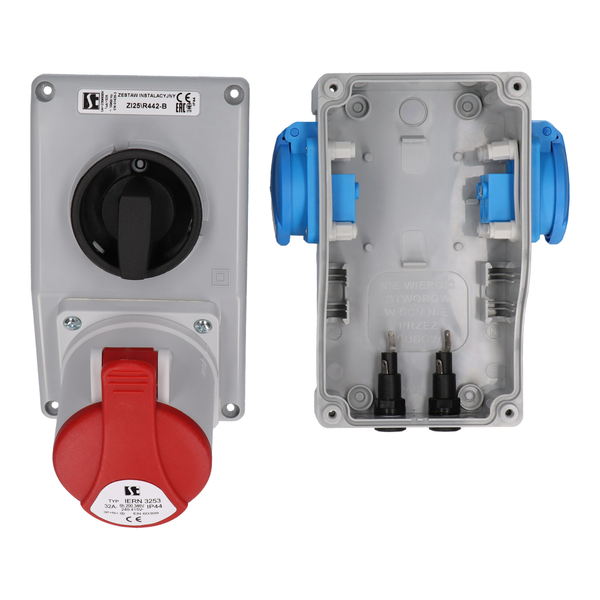

25\R442-B
