Instalační souprava ZI2 se spínačem L-0-P

Instalační souprava ZI2 se spínačem L-0-P

Instalační soupravy ZI

ZI#

Pozor: Boční 1 fázová zásuvka je standardně instalována na pravé straně soupravy. Existuje možnost objednání soupravy s boční zásuvkou na levé straně. Za tímto účelem je nutné dopsat symbol "L" např. ZI23\R111L

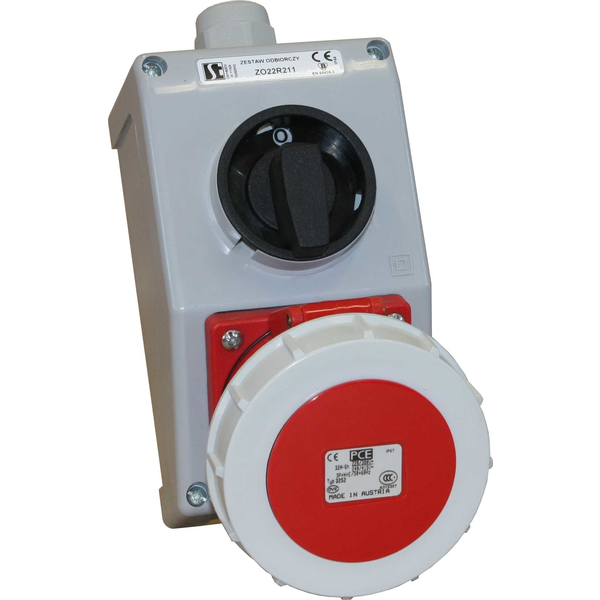

Stupeň krytí IP65/IP67 je u verzí: ZI26\R121, ZI26\R221, ZI26\R361, ZI26\R461.

Nové Instalační soupravy jsou charakteristické svým novým ergonomickým designem. Každá souprava je vybavena zásuvkou 16 nebo 32 A ( podke varianty ). Souprava ZI spřepínačem L-0-P vybaveným łącznik krzywkowy, vybavená zásuvkou, 1-2 ( 1 fázovou ) boční zásuvou. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
Jmenovité izolační napětí Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...6 mm²
Stupeň ochrany II
Váha 0,8...1,2 kg
Druh vývodek M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A boční zásuvka
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Spínač L-0-P

Provedení

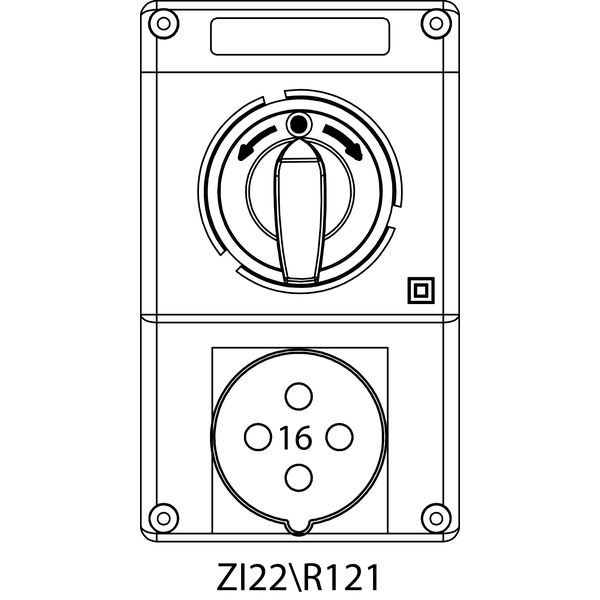

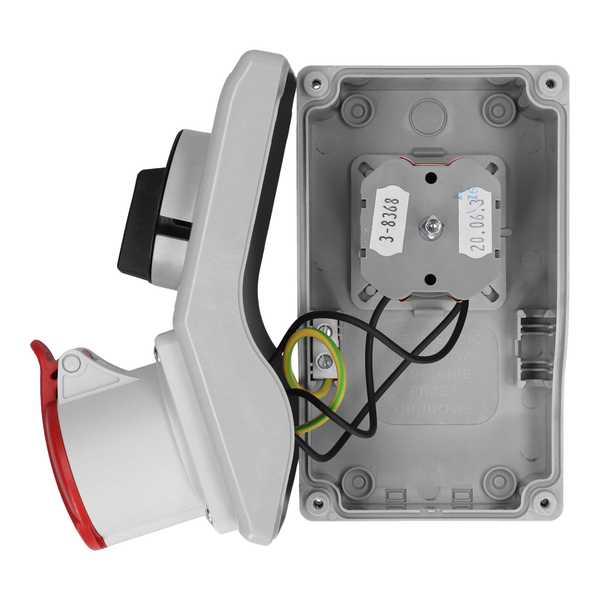

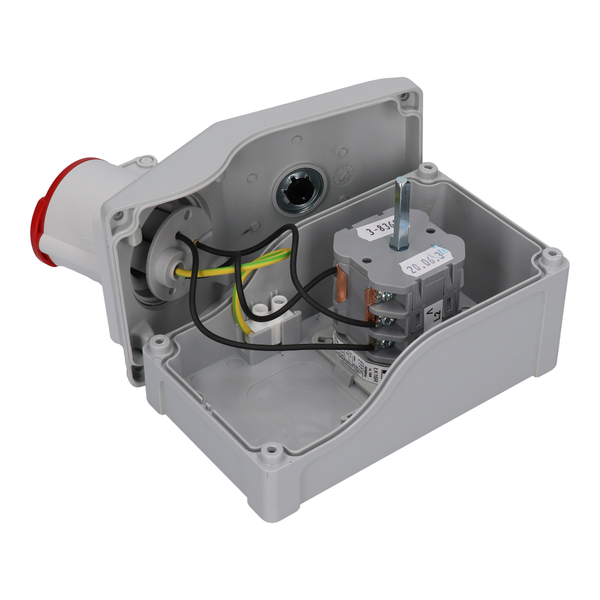

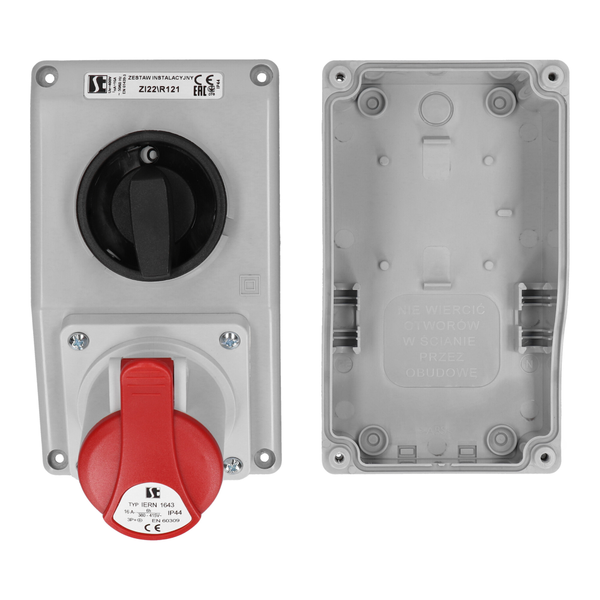

  • Instalační souprava ZI2 se spínačem L-0-P - 22\R121

    22\R121

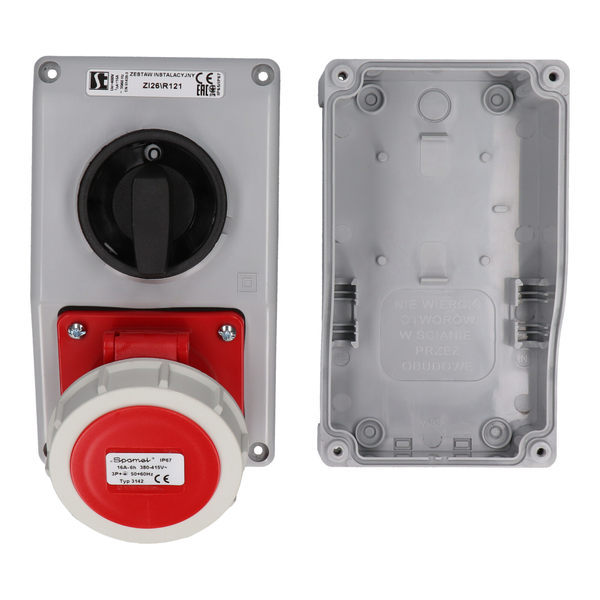

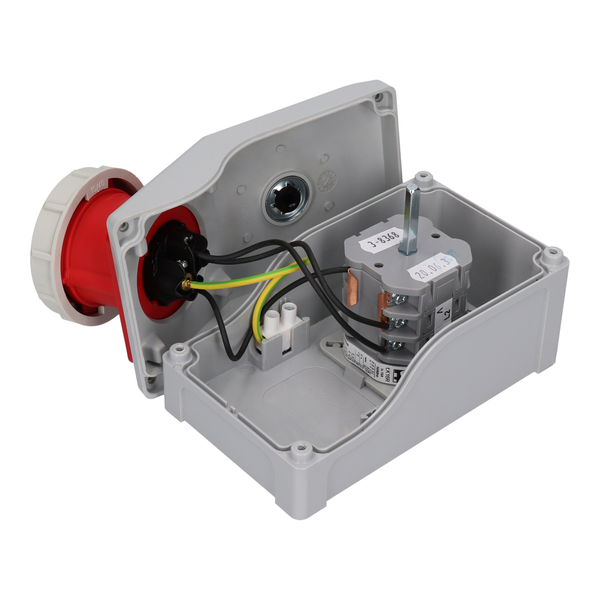

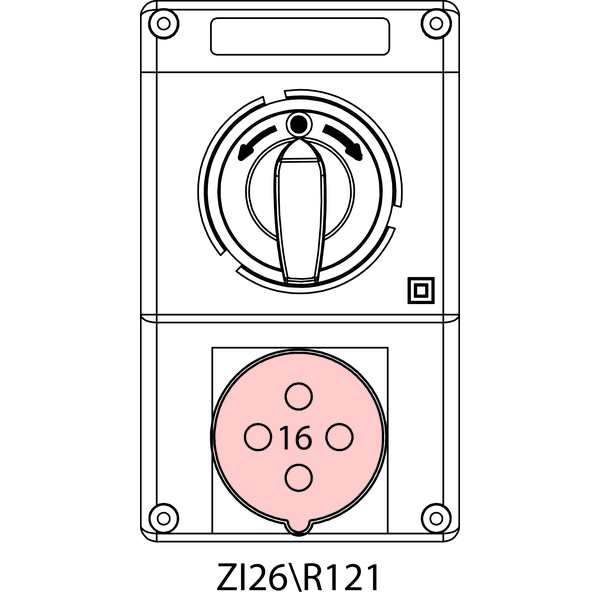

  • Instalační souprava ZI2 se spínačem L-0-P - 26\R121

    26\R121

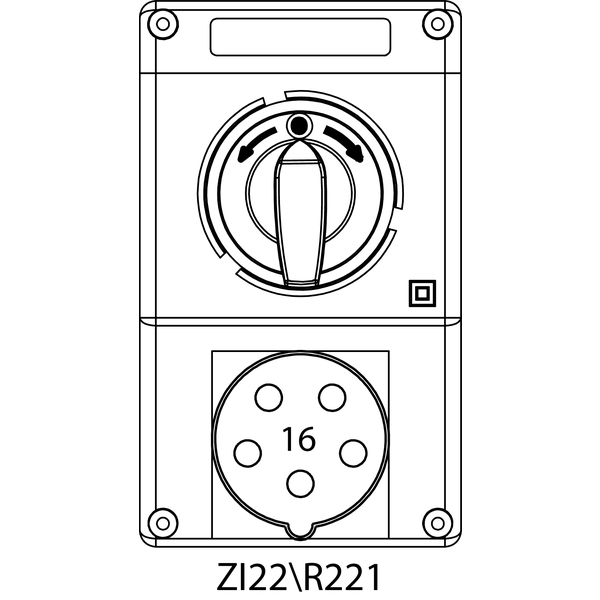

  • Instalační souprava ZI2 se spínačem L-0-P - 22\R221

    22\R221

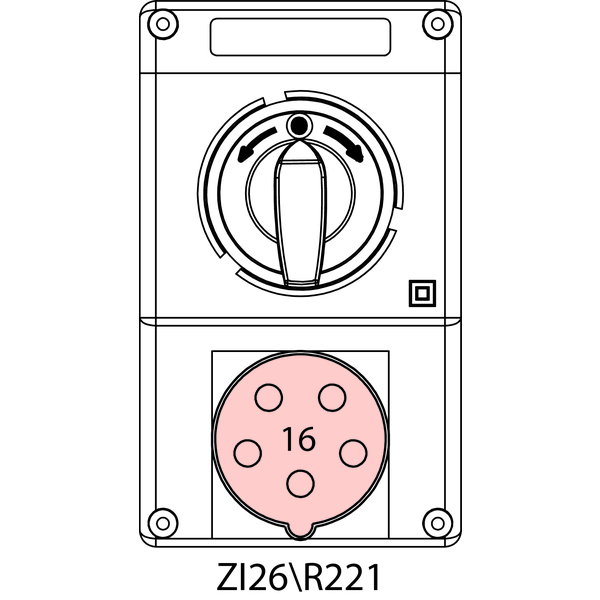

  • Instalační souprava ZI2 se spínačem L-0-P - 26\R221

    26\R221

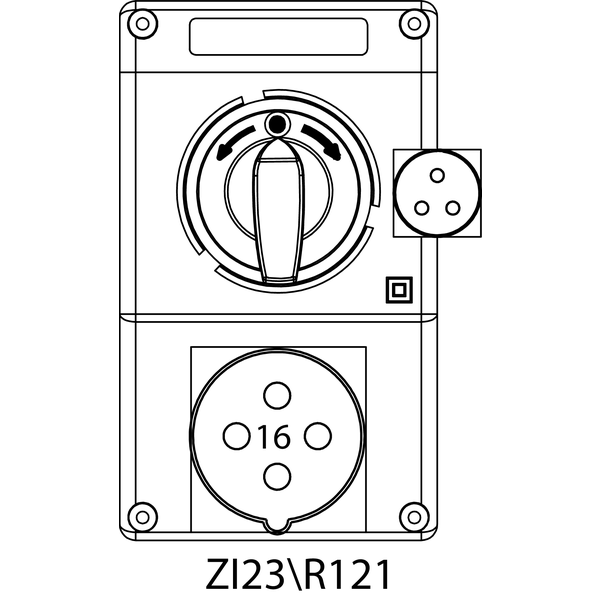

  • Instalační souprava ZI2 se spínačem L-0-P - 23\R121

    23\R121

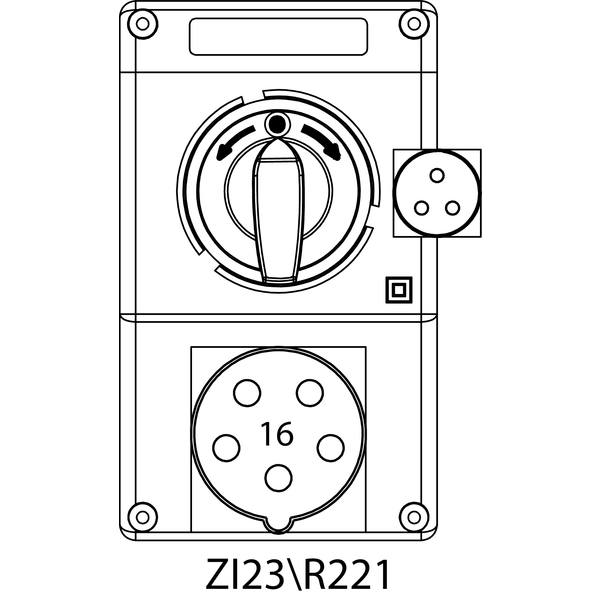

  • Instalační souprava ZI2 se spínačem L-0-P - 23\R221

    23\R221

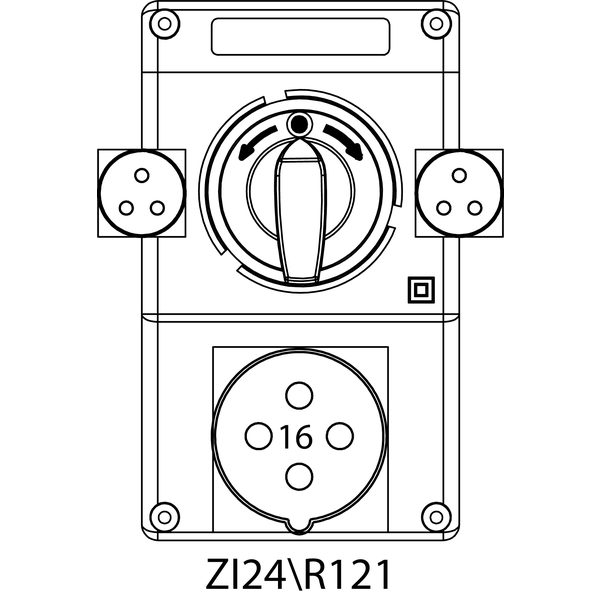

  • Instalační souprava ZI2 se spínačem L-0-P - 24\R121

    24\R121

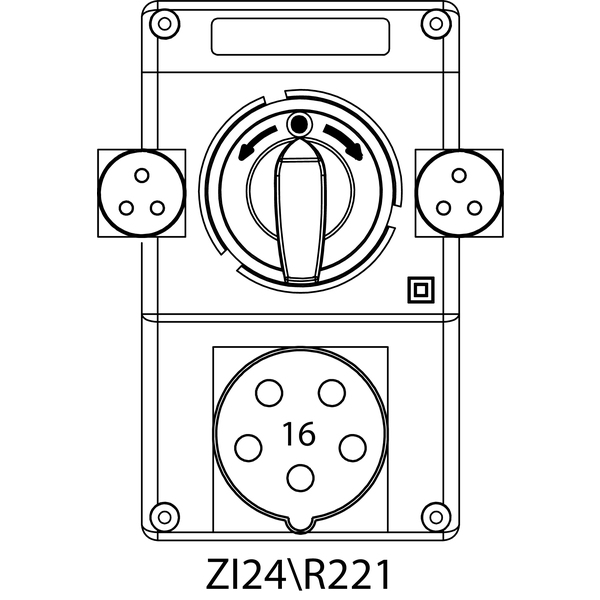

  • Instalační souprava ZI2 se spínačem L-0-P - 24\R221

    24\R221

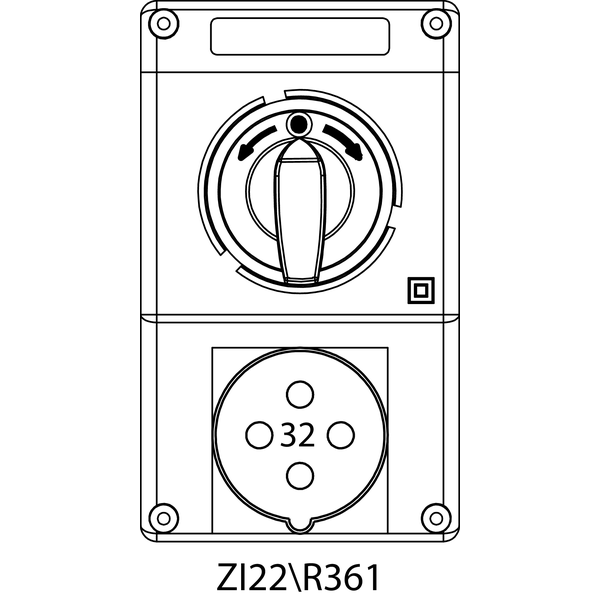

  • Instalační souprava ZI2 se spínačem L-0-P - 22\R361

    22\R361

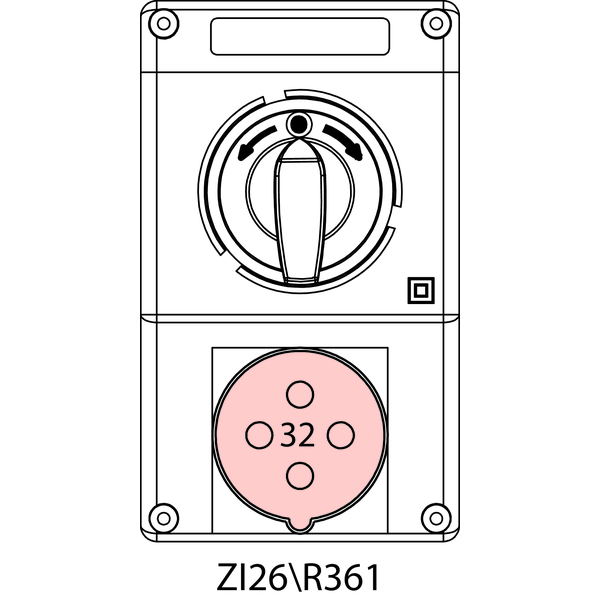

  • Instalační souprava ZI2 se spínačem L-0-P - 26\R361

    26\R361

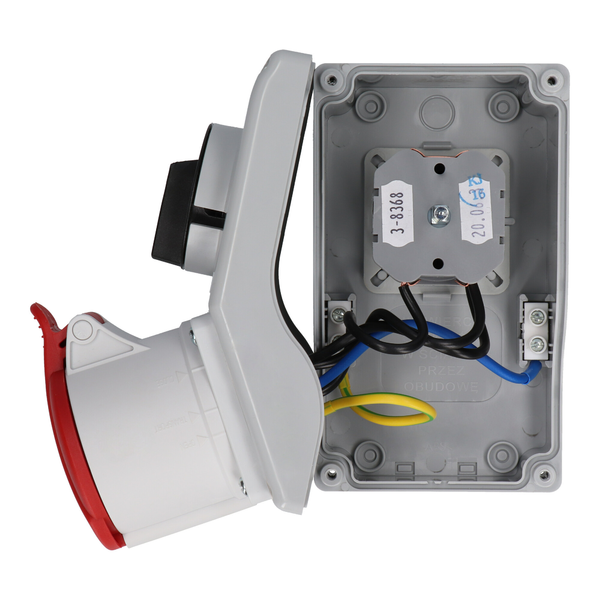

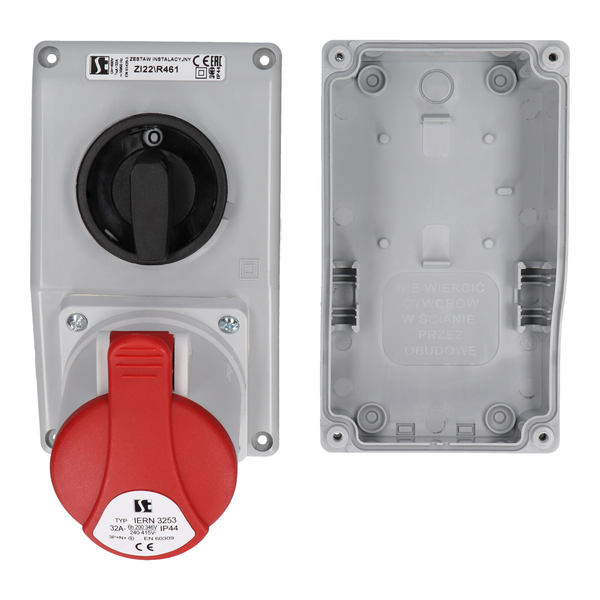

  • Instalační souprava ZI2 se spínačem L-0-P - 22\R461

    22\R461

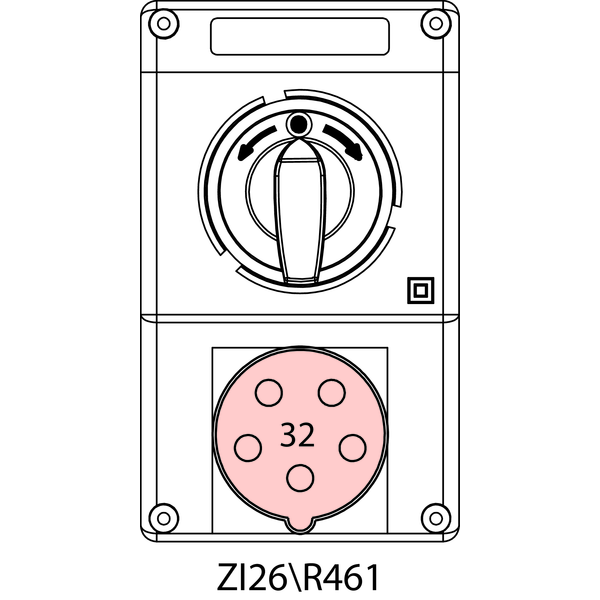

  • Instalační souprava ZI2 se spínačem L-0-P - 26\R461

    26\R461

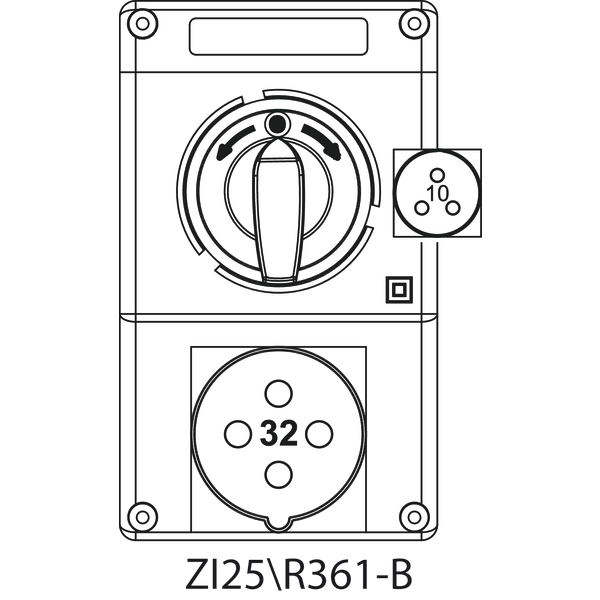

  • Instalační souprava ZI2 se spínačem L-0-P - 25\R361-B

    25\R361-B

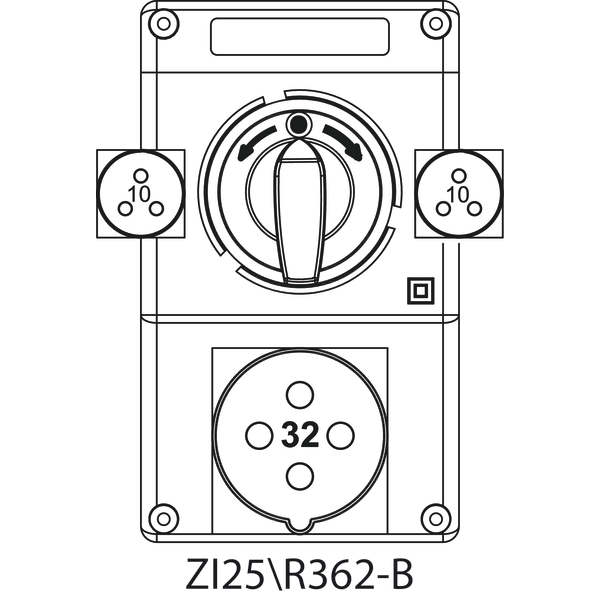

  • Instalační souprava ZI2 se spínačem L-0-P - 25\R362-B

    25\R362-B

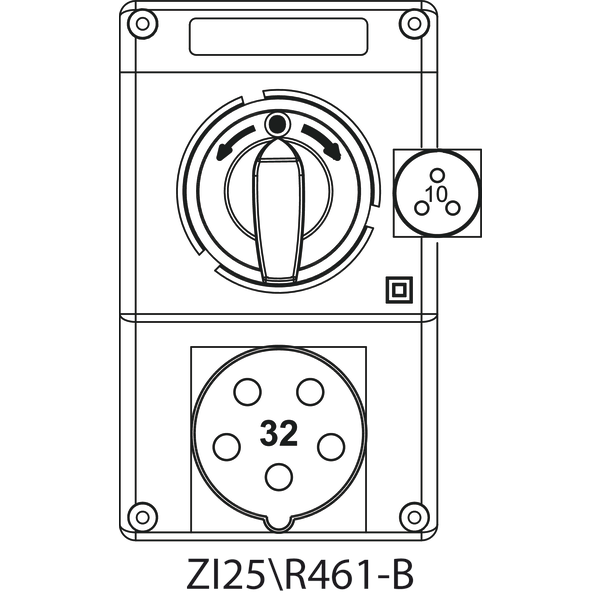

  • Instalační souprava ZI2 se spínačem L-0-P - 25\R461-B

    25\R461-B

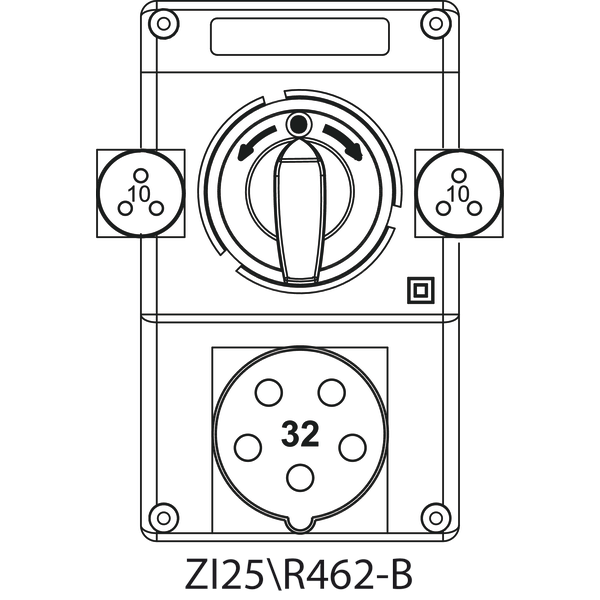

  • Instalační souprava ZI2 se spínačem L-0-P - 25\R462-B

    25\R462-B

Model 3D

Rozměry

  • Instalační souprava ZI2 se spínačem L-0-P - Rozměry
