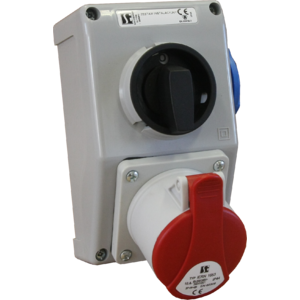

Instalační souprava ZI2 se spínačem L-0-P (SCHUKO)

Instalační souprava ZI2 se spínačem L-0-P (SCHUKO)

Instalační soupravy ZI SCHUKO

ZI#

Pozor: Boční 1 fázová zásuvka je standardně instalována na pravé straně soupravy. Existuje možnost objednání soupravy s boční zásuvkou na levé straně. Za tímto účelem je nutné dopsat symbol "L" např. ZI23\R111L-S
V provedeních: ZI25\R361-S, ZI25\R362-S, ZI25\R461-S, ZI25\R462-S existuje možnost jištění boční zásuvky tavnou pojistkou WTA 10A/250V zkratová odolnost pojistkové vložky 1500 A.

Nové Instalační soupravy jsou charakteristické svým novým ergonomickým designem. Každá souprava je vybavena zásuvkou 16 nebo 32 A ( podke varianty ). Souprava ZI spřepínačem L-0-P vybaveným łącznik krzywkowy, vybavená zásuvkou, 1-2 ( 1 fázovou ) boční zásuvou. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
Jmenovité izolační napětí Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...6 mm²
Stupeň ochrany II
Váha 0,8...1,2 kg
Druh vývodek M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A boční zásuvka
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Spínač L-0-P

Provedení

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 23\R121-S

    23\R121-S

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 23\R221-S

    23\R221-S

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 24\R121-S

    24\R121-S

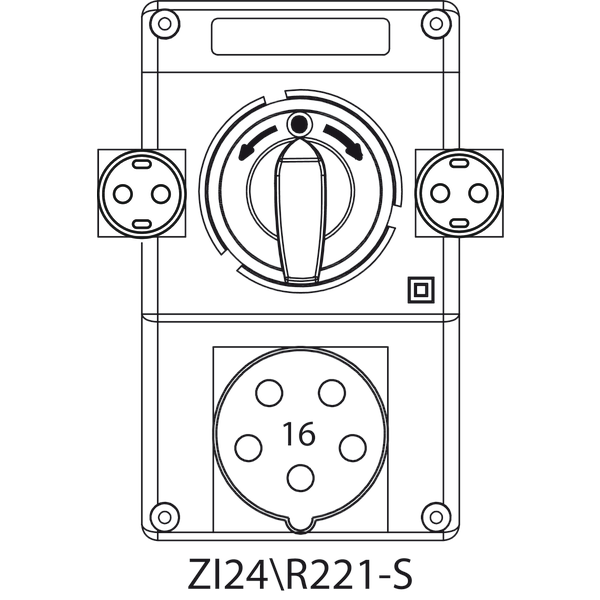

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 24\R221-S

    24\R221-S

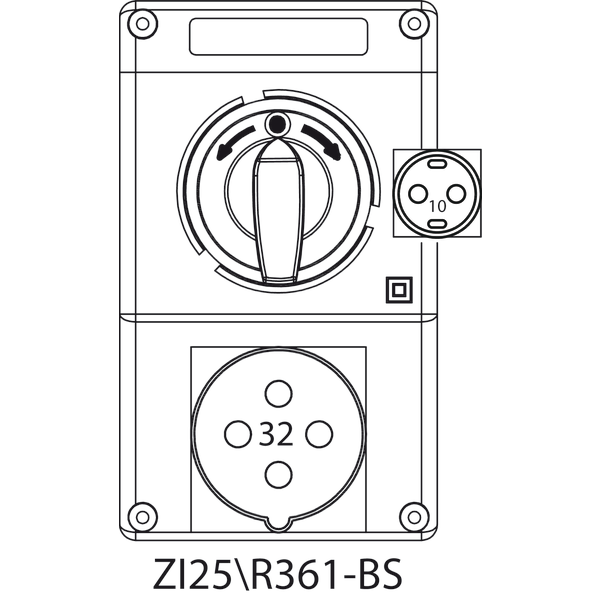

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 25\R361-BS

    25\R361-BS

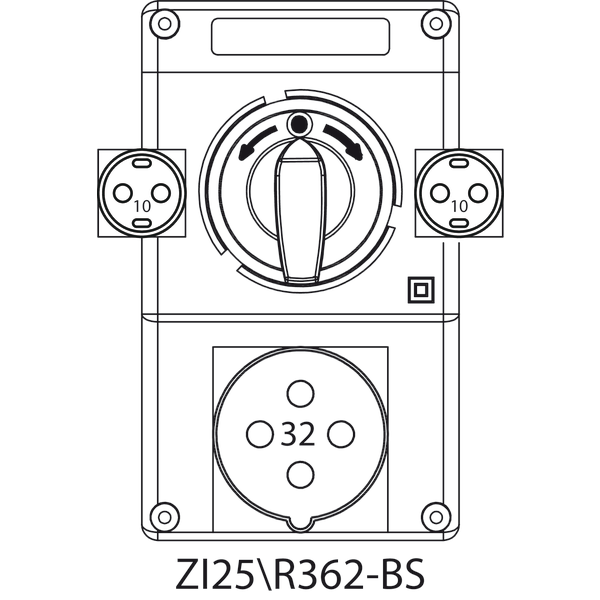

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 25\R362-BS

    25\R362-BS

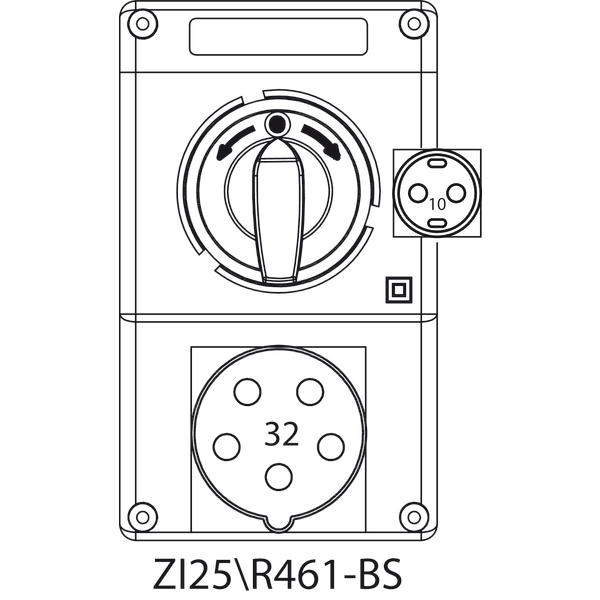

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 25\R461-BS

    25\R461-BS

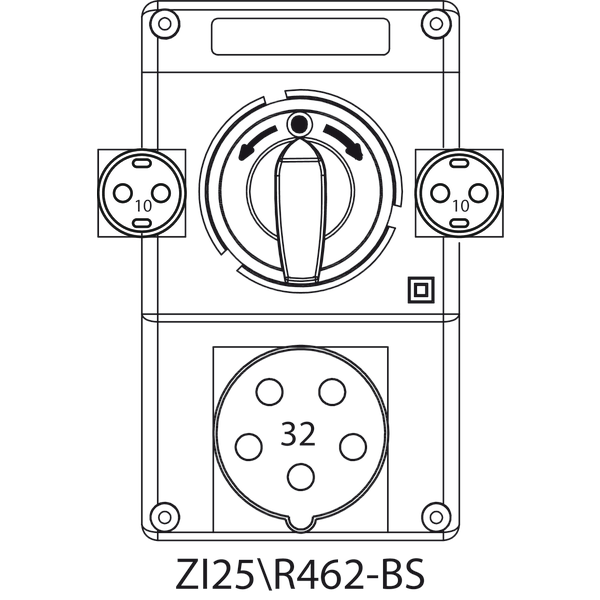

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - 25\R462-BS

    25\R462-BS

Model 3D

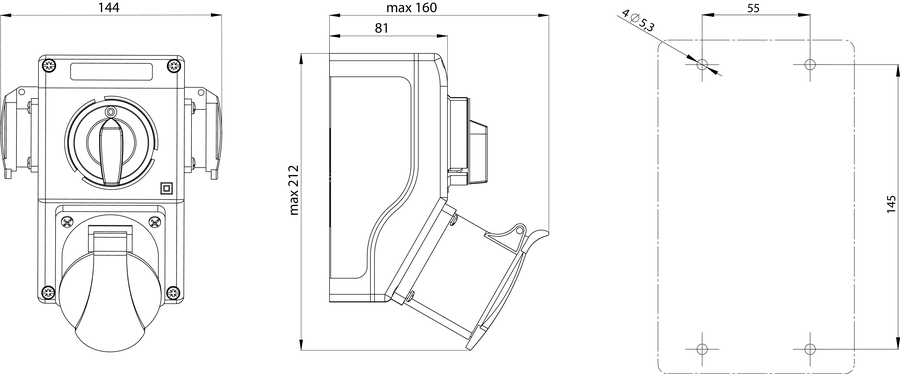

Rozměry

  • Instalační souprava ZI2 se spínačem L-0-P (SCHUKO) - Rozměry
