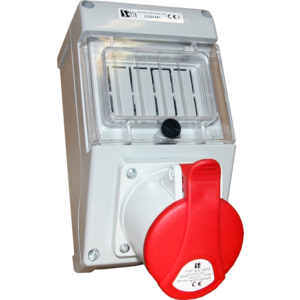

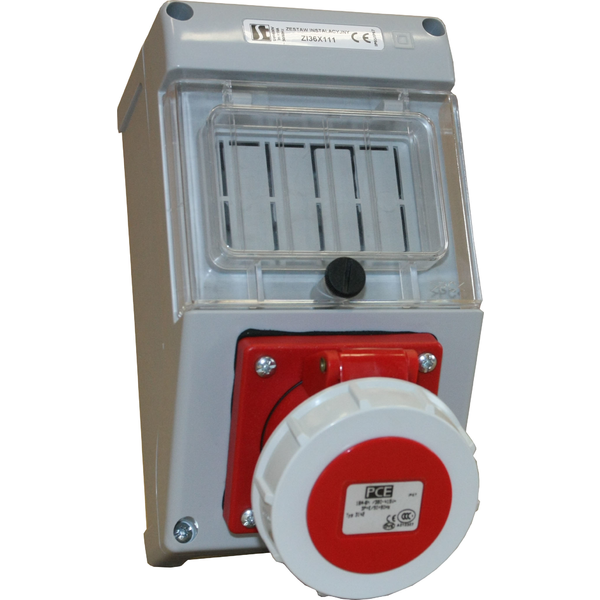

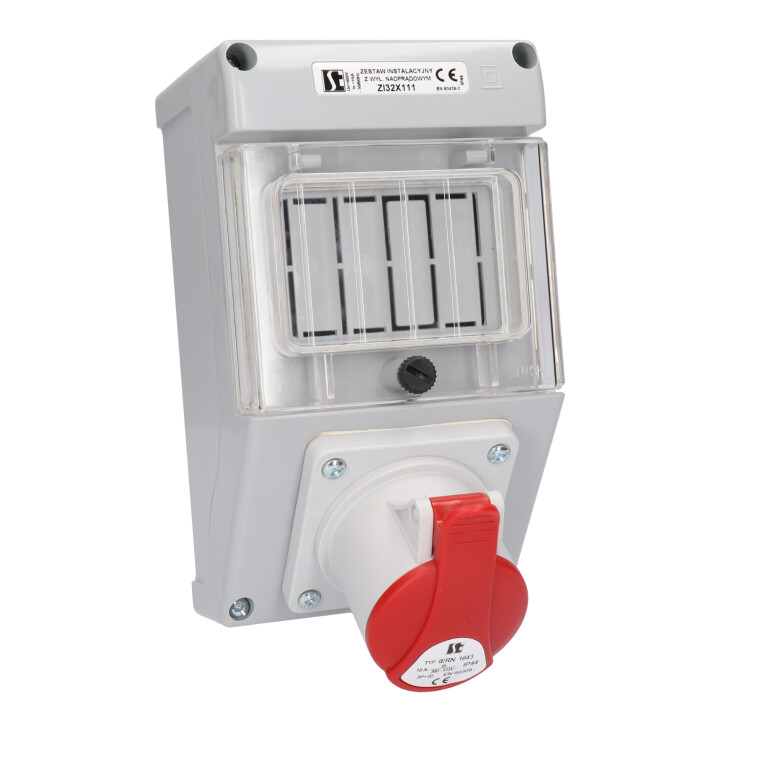

Instalační souprava ZI3 bez pojistek
Instalační soupravy ZI
ZI#
EAN:
Pozor:
Boční 1 fázová zásuvka je standardně instalována na pravé straně soupravy. Existuje možnost objednání soupravy s boční zásuvkou na levé straně. Za tímto účelem je nutné dopsat symbol "L" např. ZI33\X111L
Nové Instalační soupravy jsou charakteristické svým novým ergonomickým designem. Každá souprava je vybavena zásuvkou 16 nebo 32 A ( podke varianty ), 1 - 2 ( 1 fázovou ) boční zásuvou.
Intalační soupravy splňují stupeň krytí IP44 nebo IP65/IP67 (bez bočních zásuvek). Napájení je přivedeno na kontakty spínače a svorky PE a N. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
Intalační soupravy splňují stupeň krytí IP44 nebo IP65/IP67 (bez bočních zásuvek). Napájení je přivedeno na kontakty spínače a svorky PE a N. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
| Jmenovité izolační napětí Ui | 500 V |
| Prąd znamionowy zestawu InA | max 32 A |
| Jmenovitý kmitočet | 50-60 Hz |
| Jmenovité napětí spínací Ue | 230/400 V |
| Jmenovité impulzní napětí Uimp | 6 kV |
| Průřez připojovacích vodičů | 2,5...6 mm² |
| Stupeň ochrany | II |
| Váha | 0,8...1,2 kg |
| Druh vývodek | M25×1,5 (16 A) M32×1,5 (32 A) |
.png) |
2P+PE 16A |
 |
2P+PE 16A boční zásuvka |
.png) |
3P+N+PE 16A |
.png) |
3P+N+PE 32A |
.png) |
3P+PE 16A |
.png) |
3P+PE 32A |
Provedení
-

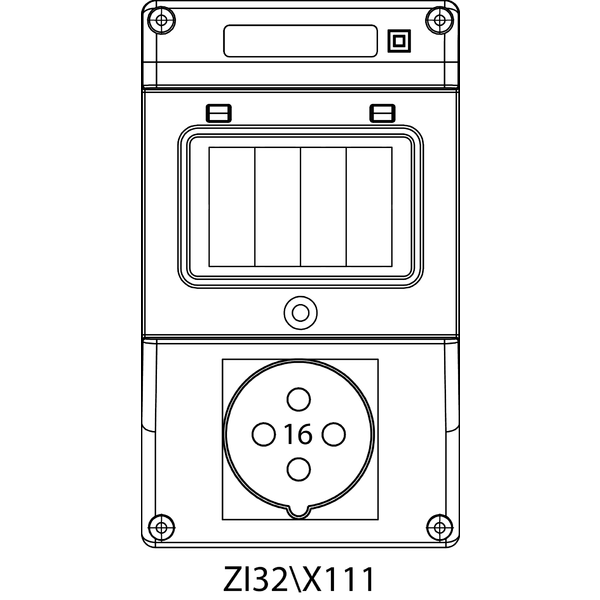

32\X111
-

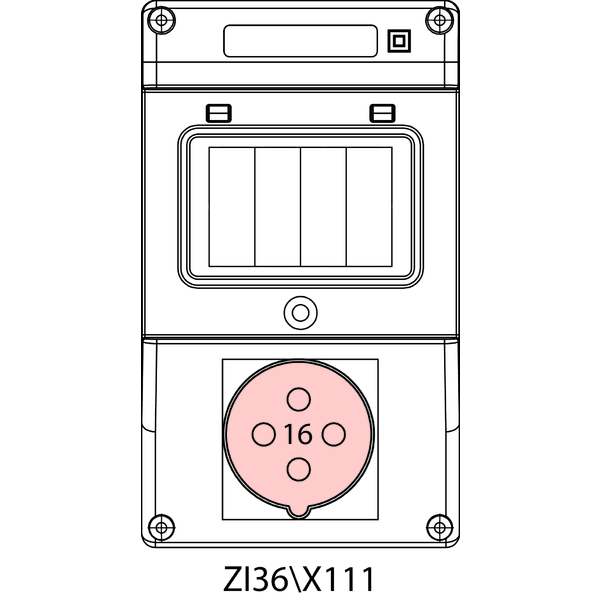

36\X111
-

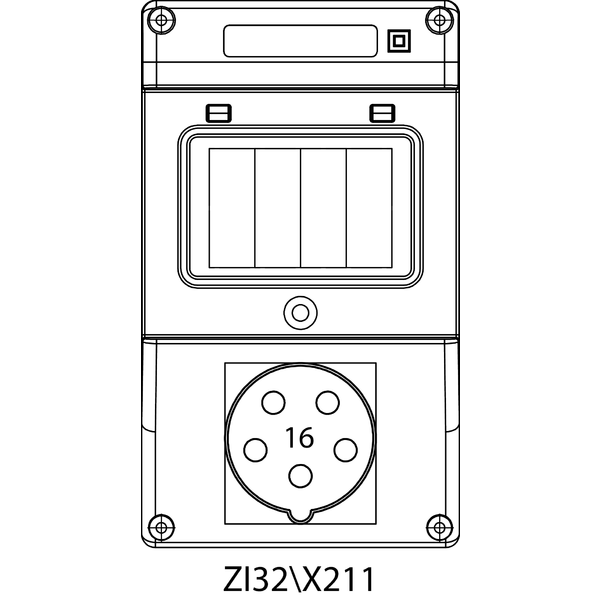

32\X211
-

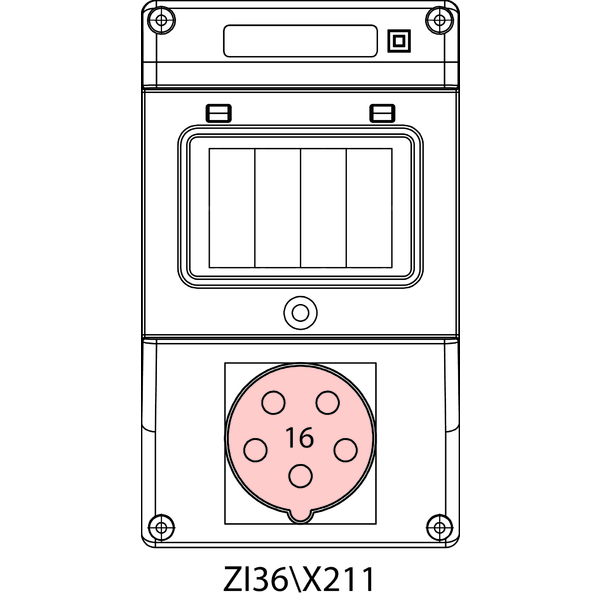

36\X211
-

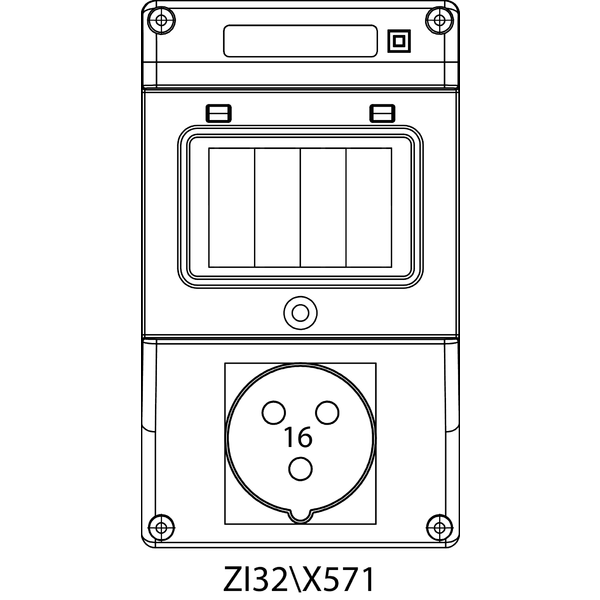

32\X571
-
36\X571
-

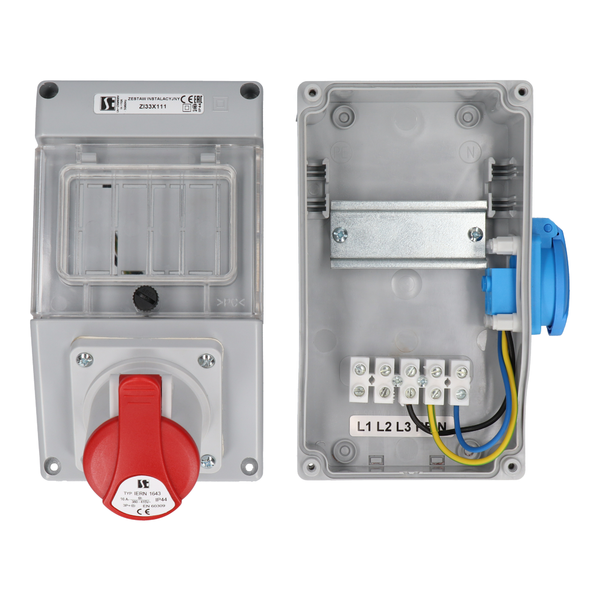

33\X111
-
33\X211
-

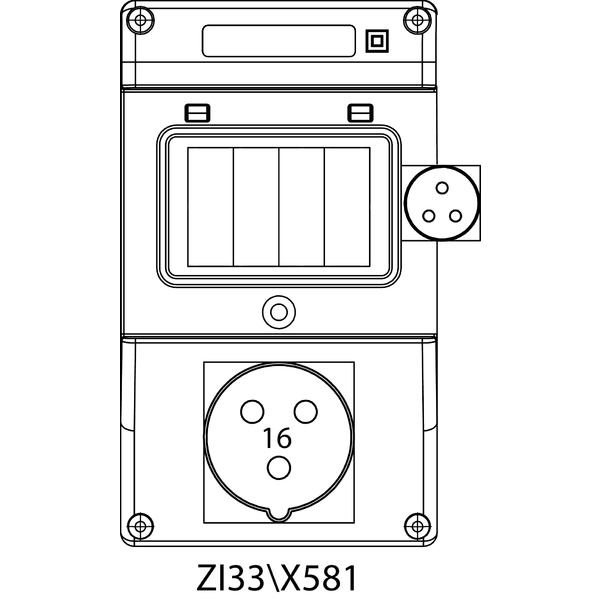

33\X581
-

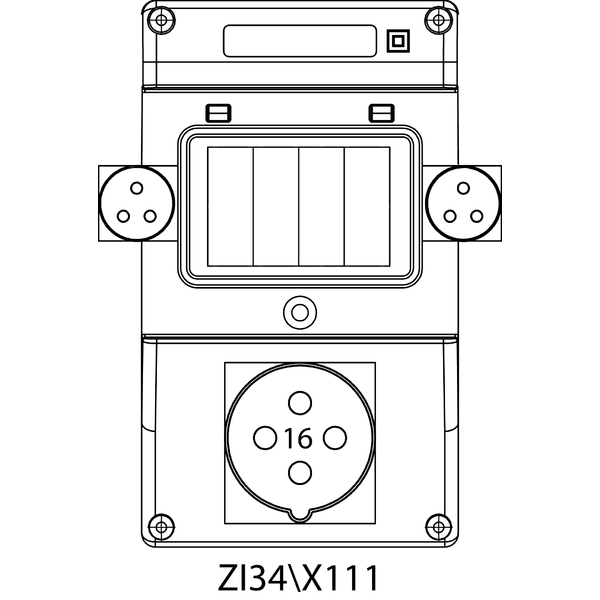

34\X111
-

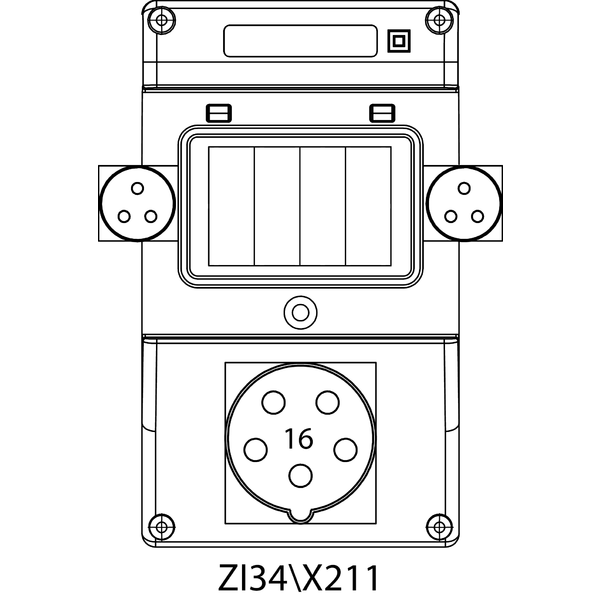

34\X211
-

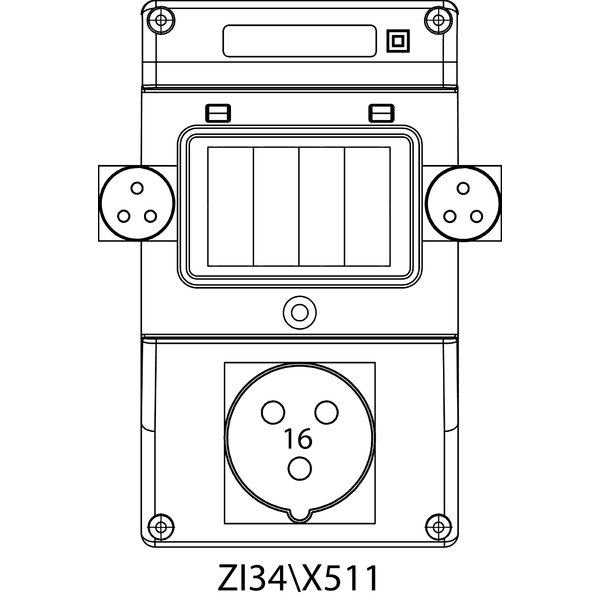

34\X511
-

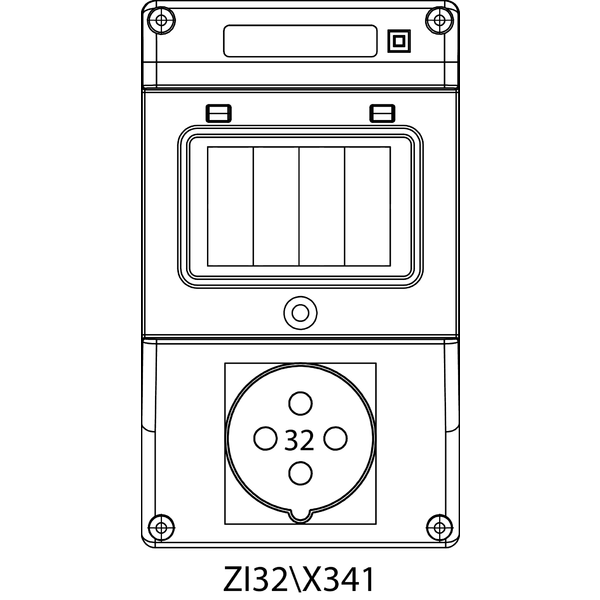

32\X341
-
36\X341
-

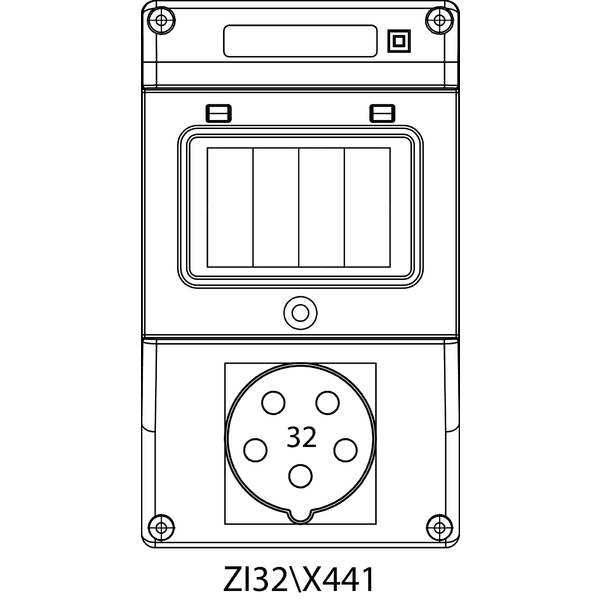

32\X441
-

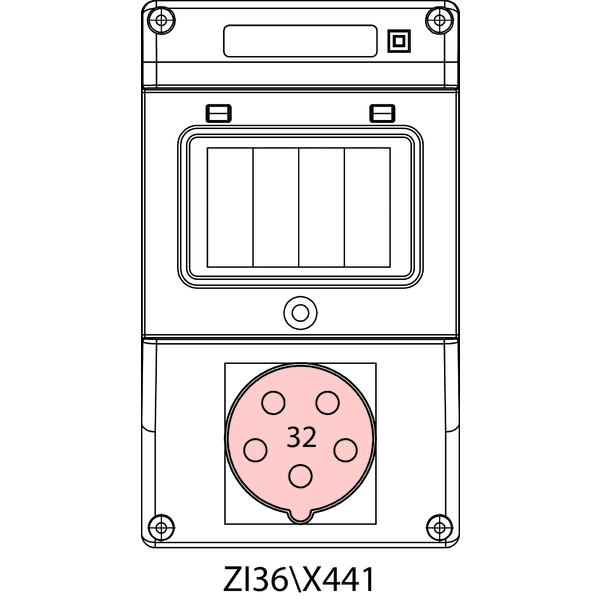

36\X441
-

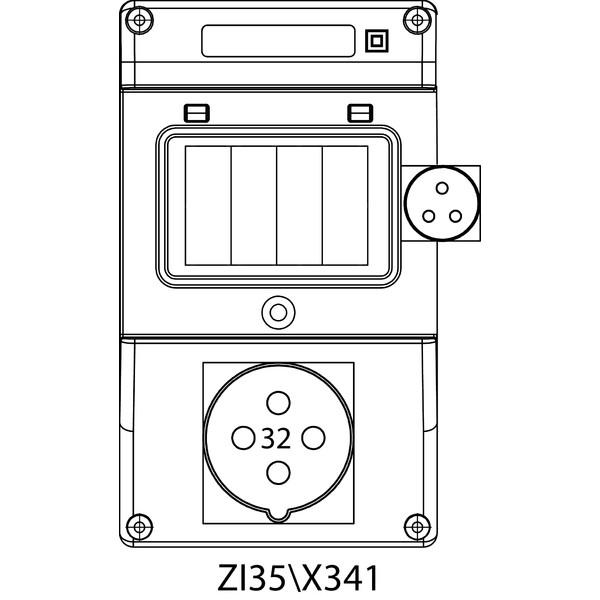

35\X341
-

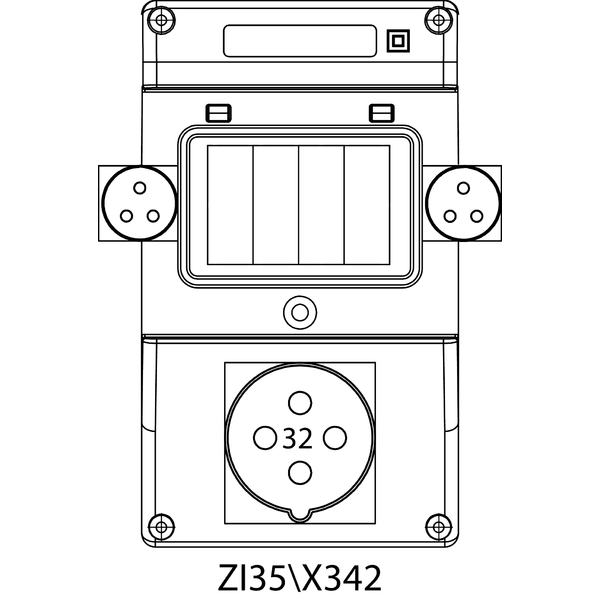

35\X342
-

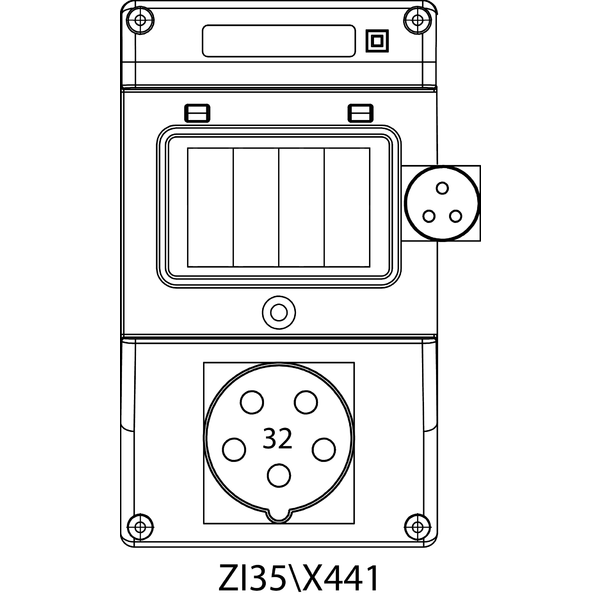

35\X441
-

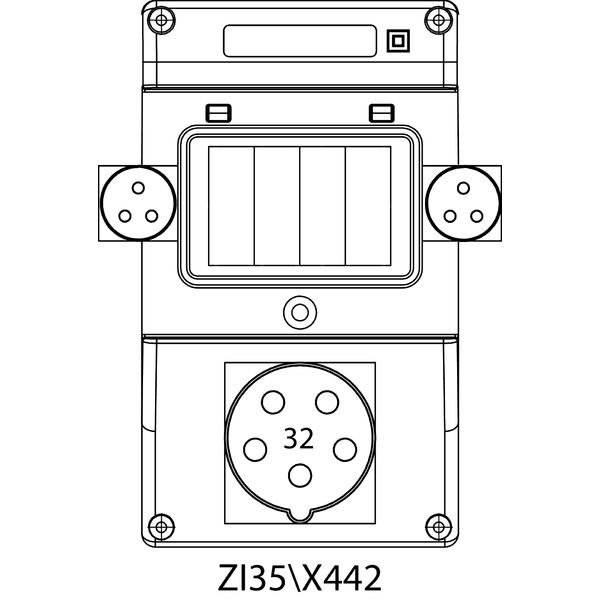

35\X442
