Instalační souprava ZI3 bez pojistek (SCHUKO)

Instalační souprava ZI3 bez pojistek (SCHUKO)

Instalační soupravy ZI SCHUKO

ZI#-S

Pozor:
Boční 1 fázová zásuvka je standardně instalována na pravé straně soupravy. Existuje možnost objednání soupravy s boční zásuvkou na levé straně. Za tímto účelem je nutné dopsat symbol "L" např. ZI33\X111L-S

Nové Instalační soupravy jsou charakteristické svým novým ergonomickým designem. Každá souprava je vybavena zásuvkou 16 nebo 32 A ( podke varianty ), 1 - 2 ( 1 fázovou ) boční zásuvou.

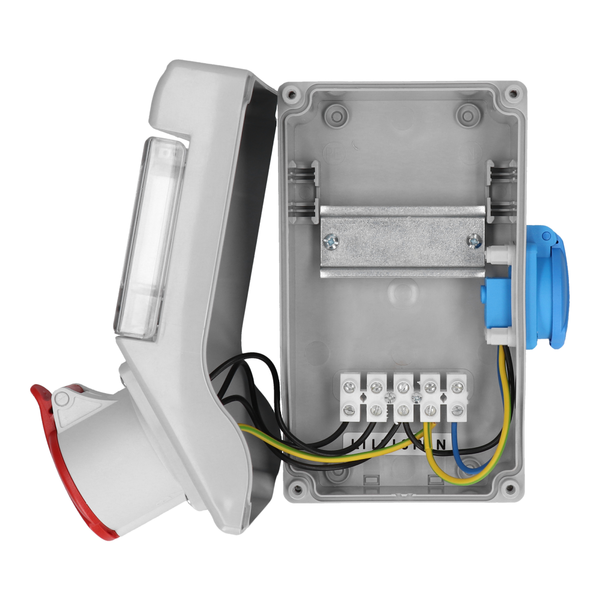

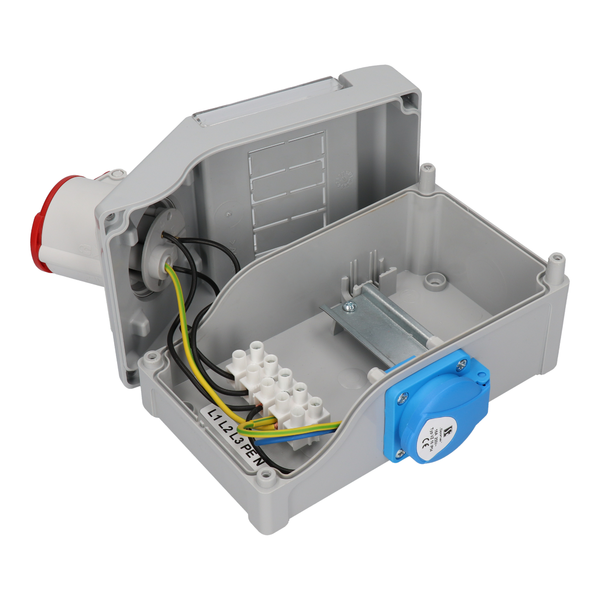

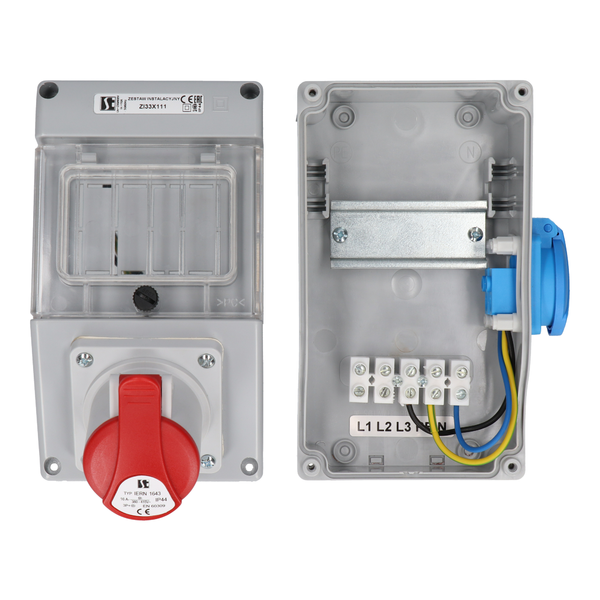

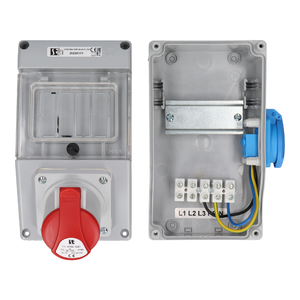

Napájení je přivedeno na kontakty spínače a svorky PE a N. Instalační soupravy splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1
Nové Instalační soupravy splňují na Směrnice RoHS 2002/95/WE.
Jmenovité izolační napětí Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...6 mm²
Stupeň ochrany II
Váha 0,8...1,2 kg
Druh vývodek M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A boční zásuvka
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A

Provedení

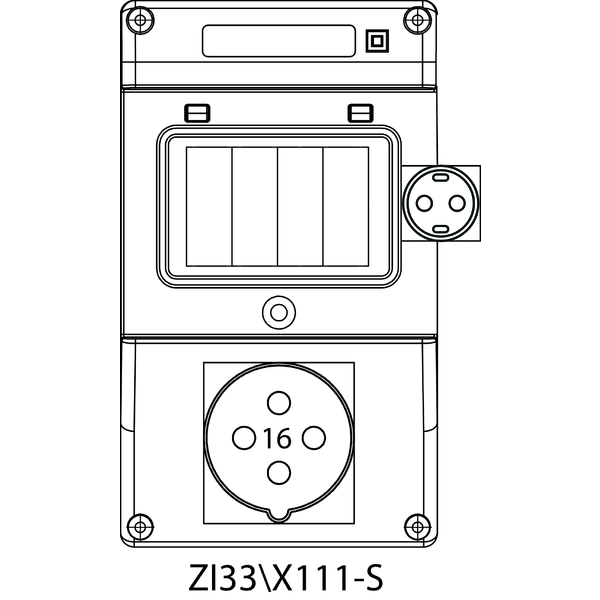

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 33\X111-S

    33\X111-S

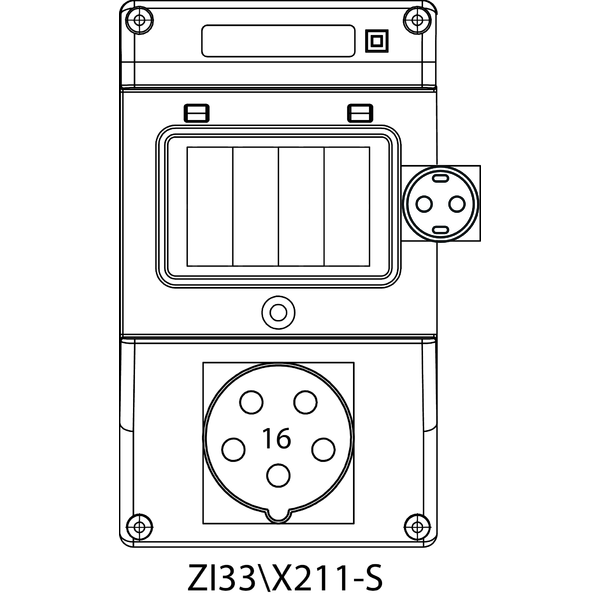

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 33\X211-S

    33\X211-S

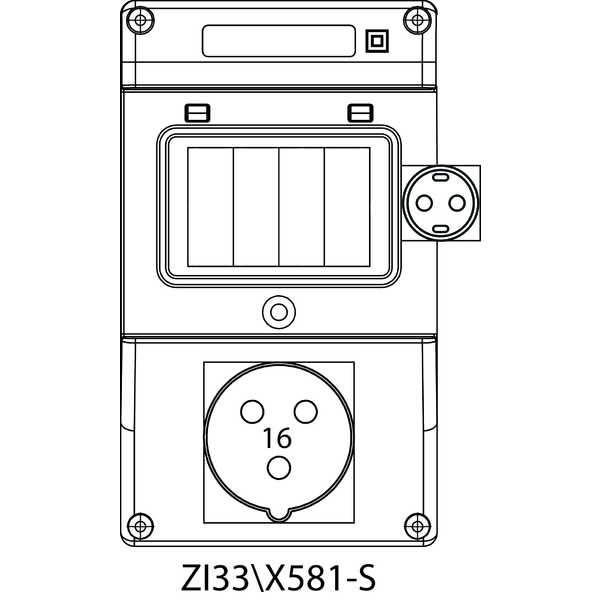

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 33\X581-S

    33\X581-S

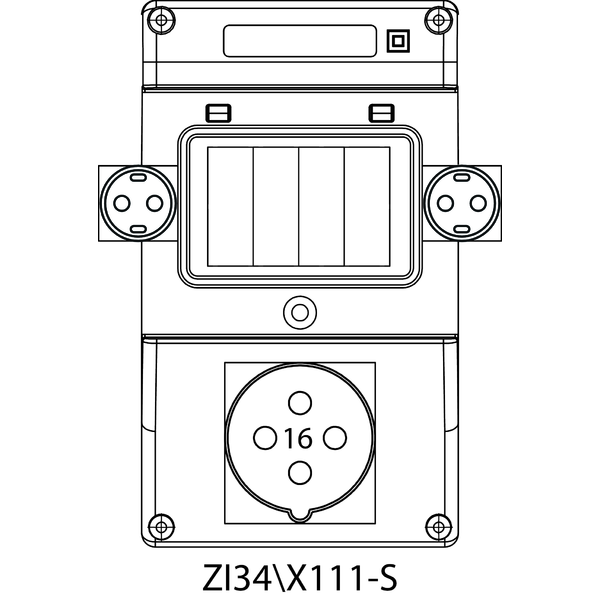

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 34\X111-S

    34\X111-S

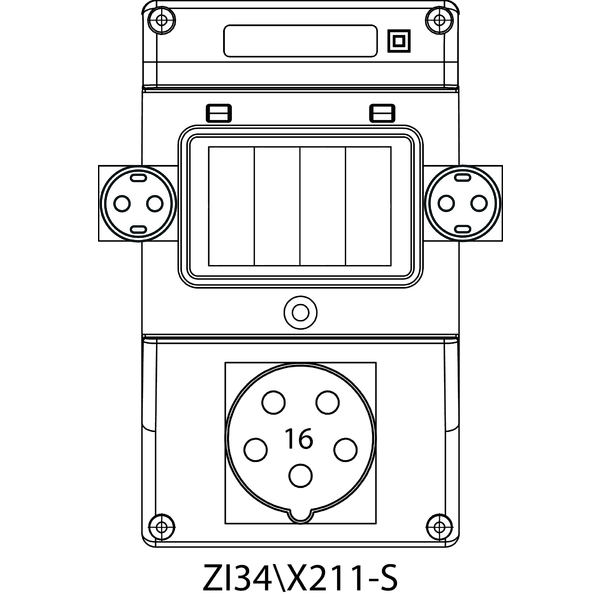

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 34\X211-S

    34\X211-S

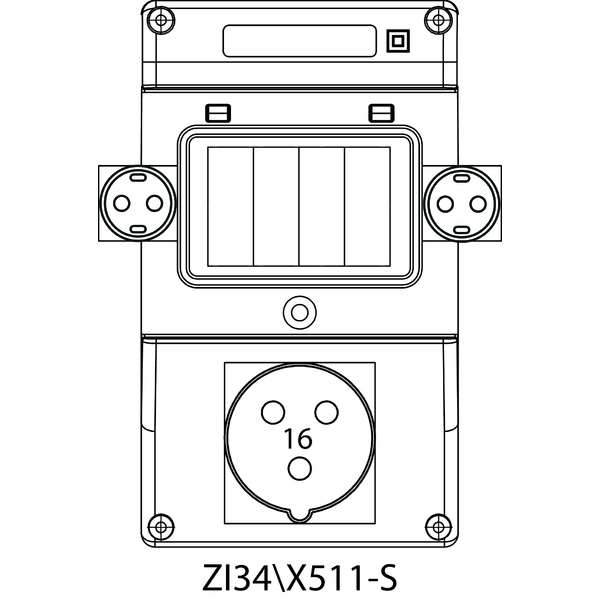

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 34\X511-S

    34\X511-S

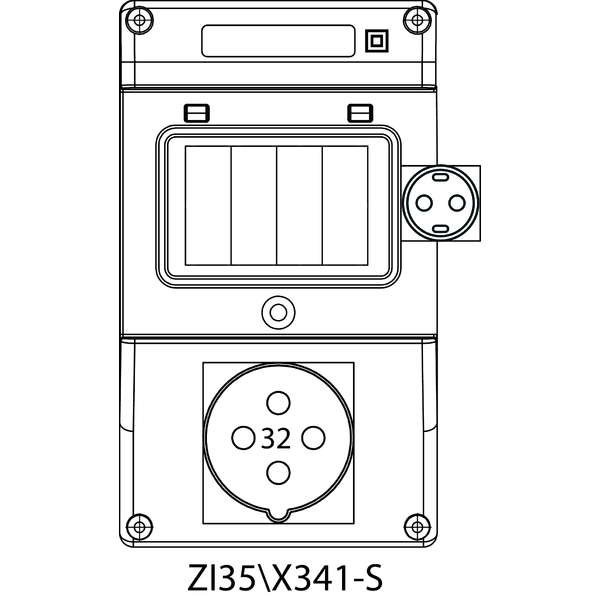

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 35\X341-S

    35\X341-S

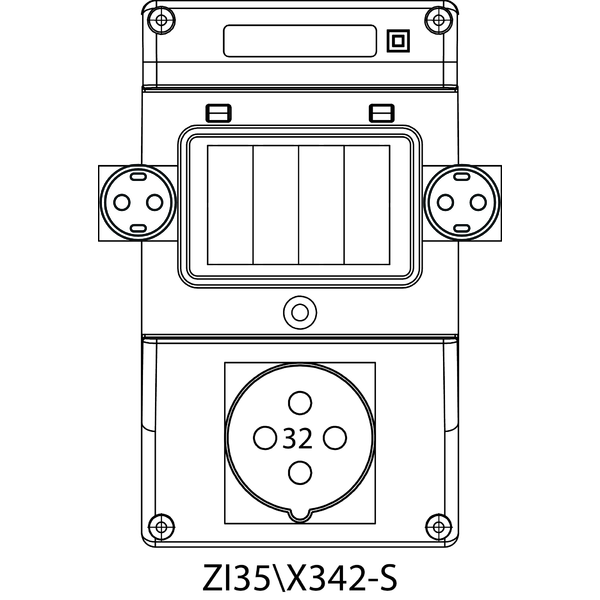

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 35\X342-S

    35\X342-S

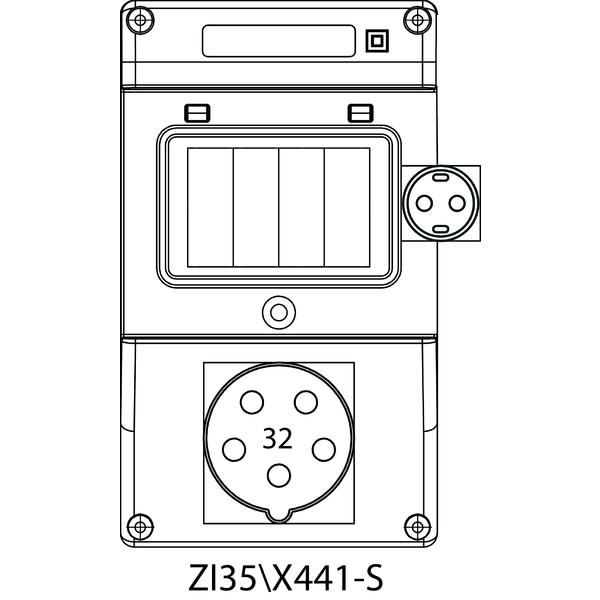

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 35\X441-S

    35\X441-S

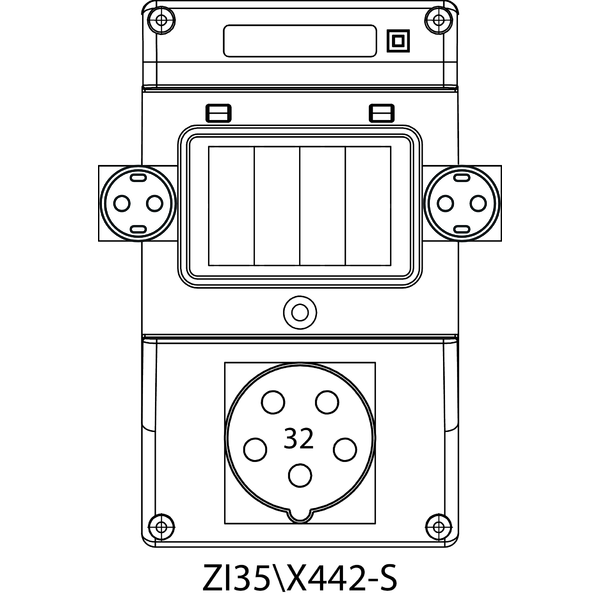

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - 35\X442-S

    35\X442-S

Model 3D

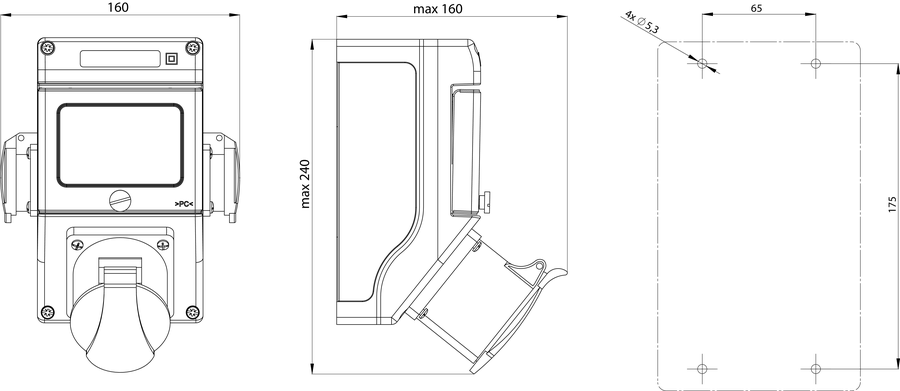

Rozměry

  • Instalační souprava ZI3 bez pojistek (SCHUKO) - Rozměry
