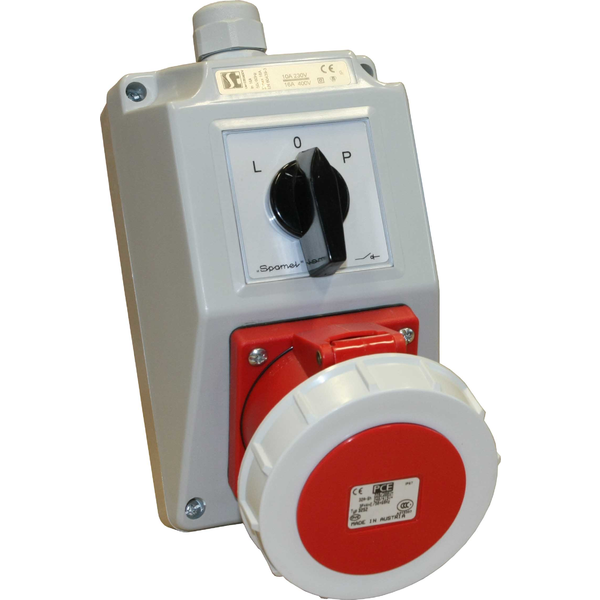

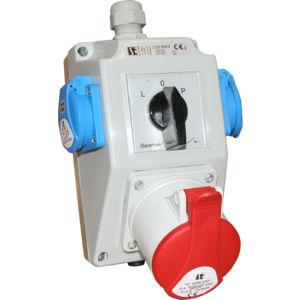

Instalační souprava ZI se spínačem L-0-P

Instalační souprava ZI se spínačem L-0-P

Instalační soupravy ZI

ZI#

Stupeň krytí IP67 mají verze: ZI12\R121, ZI12\R221, ZI12\R361, ZI12\R461.
V provedeních: ZI05\R361, ZI05\R362, ZI05\R461, ZI05\R462 je boční zásuvka jištěna tavnou pojistkou WTA 10A/250V zkratová odolnost pojistkové vložky 1500 A.
Provedení ZI01 jsou vybavena gumovou vývodkou, ostatní metrickou vývodkou.

Instalační soupravy ZI vybavené spínači 0-I v krytu se stupňem krytí IP44 lub IP67, vybavené 1, 2, lub 3 zásuvky. Instalační soupravy ZI se mezi sebou liší druhem a proudovou velikostí zásuvek. Instalační soupravy ZI s hlavní 16A zásuvkou jsou vybaveny spínačem LK16R funkci 0-I. Soupravy ZI se zásuvkou 32A jsou vybaveny spínačem LK32R. Instalační soupravy ZI splňují požadavky norem: PN-EN 60439-3, PN-EN 60439-1.
Jmenovité izolační napětí Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Jmenovitý kmitočet 50-60 Hz
Jmenovité napětí spínací Ue 230/400 V
Jmenovité impulzní napětí Uimp 6 kV
Průřez připojovacích vodičů 2,5...4 mm²
Stupeň ochrany II
Druh vývodek M25×1,5
2P+PE 16A
2P+PE 16A boční zásuvka
2P+PE 16A boční zásuvka tavná skleněná pojistka WTA 10A/250V
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Spínač L-0-P

Provedení

  • Instalační souprava ZI se spínačem L-0-P - 02\R121

    02\R121

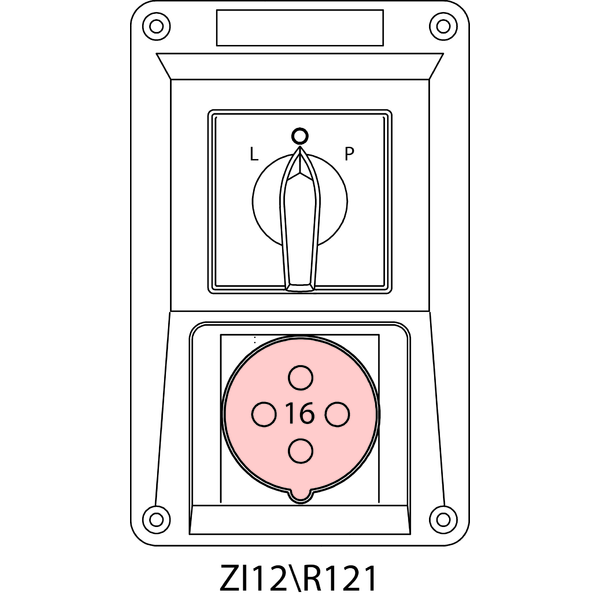

  • Instalační souprava ZI se spínačem L-0-P - 12\R121

    12\R121

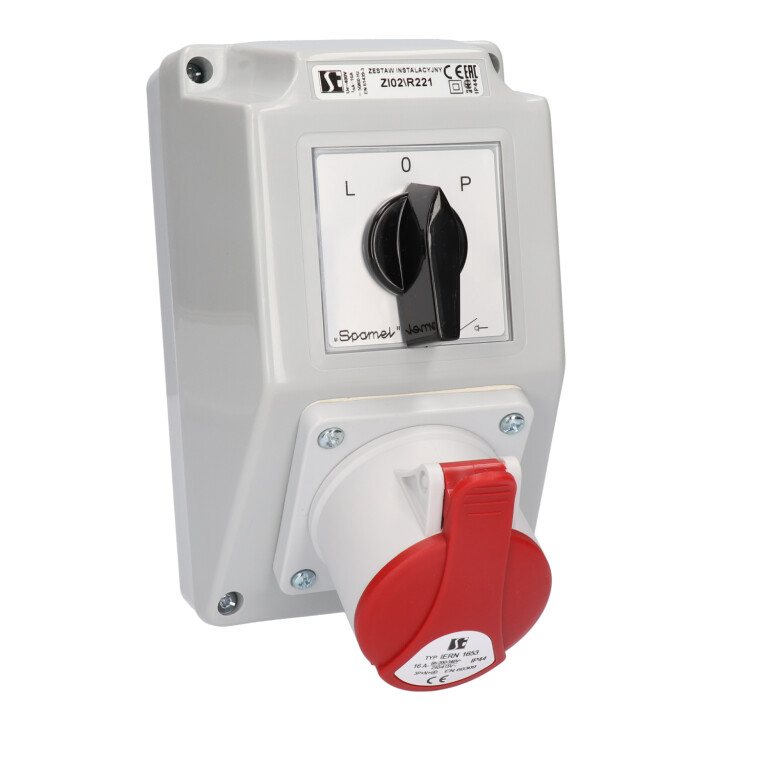

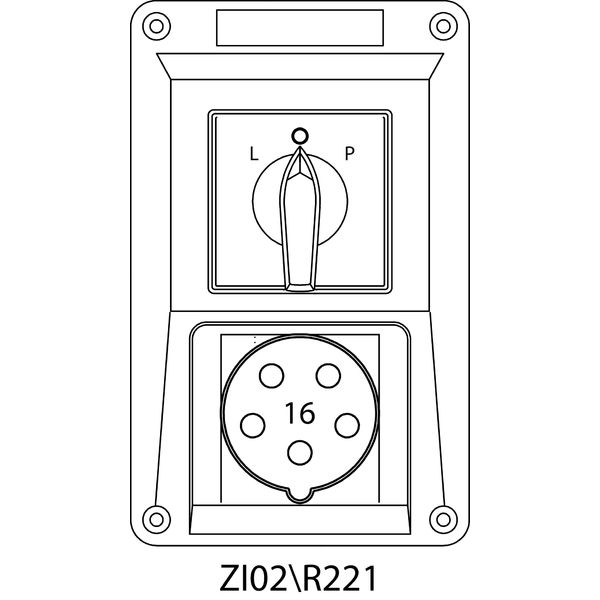

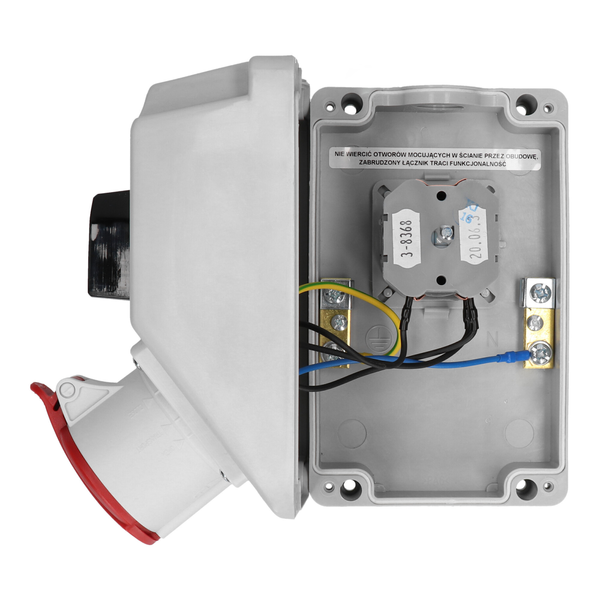

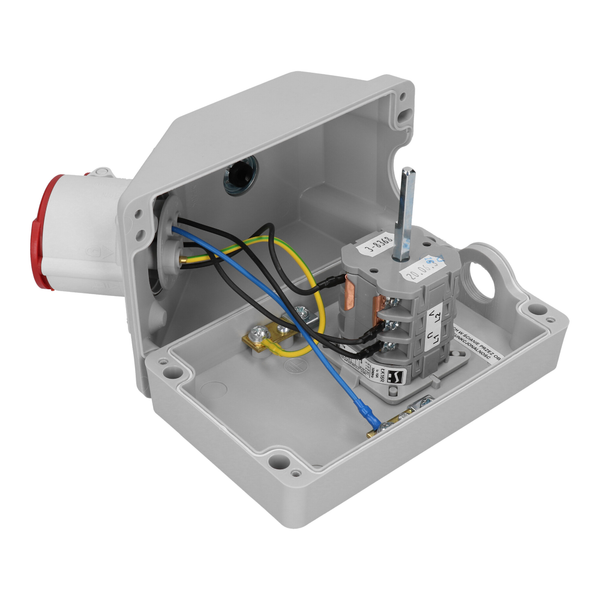

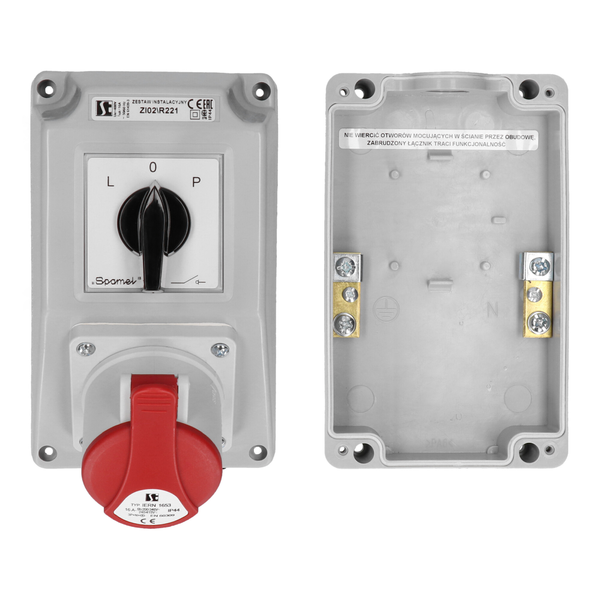

  • Instalační souprava ZI se spínačem L-0-P - 02\R221

    02\R221

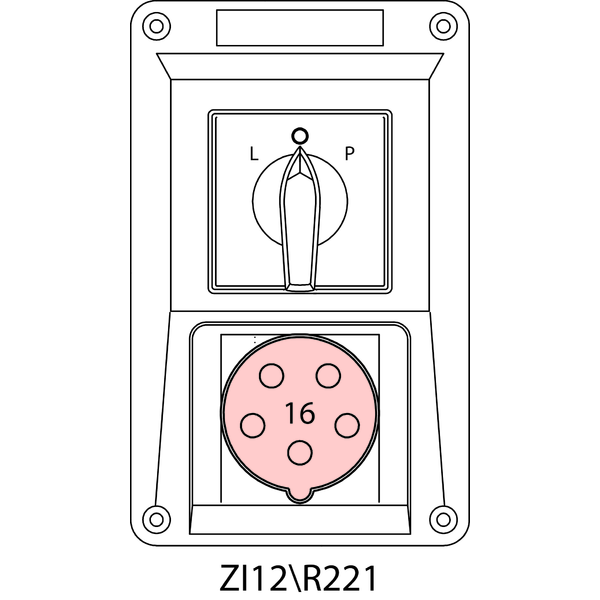

  • Instalační souprava ZI se spínačem L-0-P - 12\R221

    12\R221

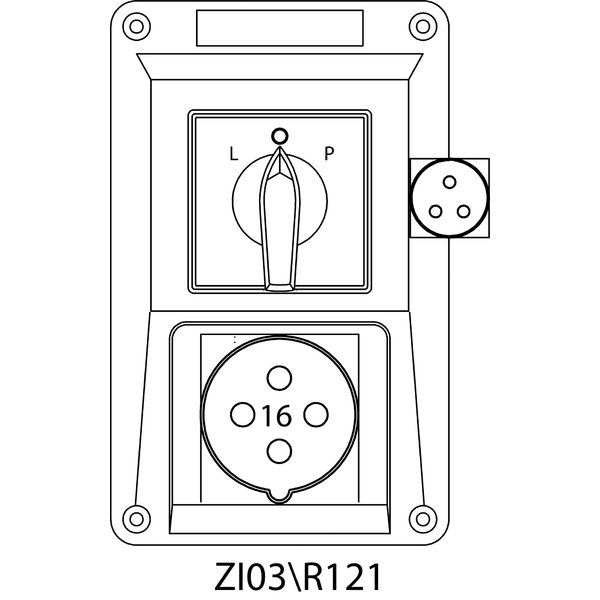

  • Instalační souprava ZI se spínačem L-0-P - 03\R121

    03\R121

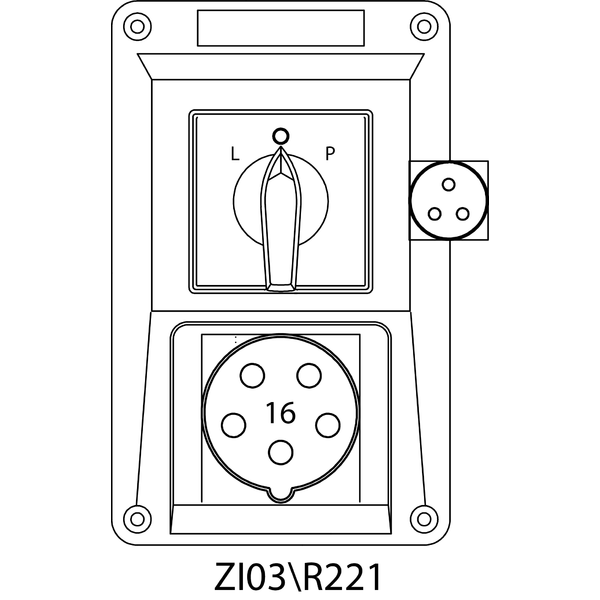

  • Instalační souprava ZI se spínačem L-0-P - 03\R221

    03\R221

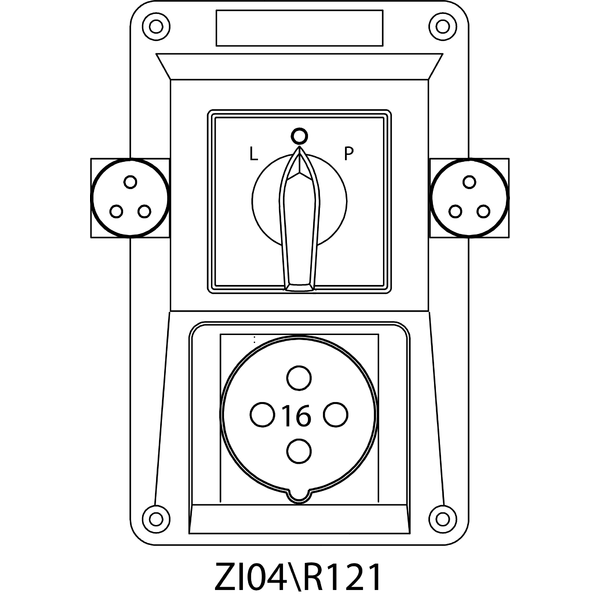

  • Instalační souprava ZI se spínačem L-0-P - 04\R121

    04\R121

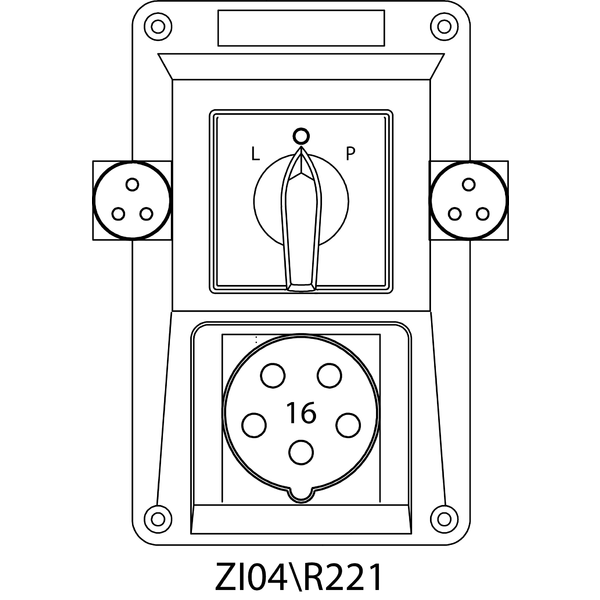

  • Instalační souprava ZI se spínačem L-0-P - 04\R221

    04\R221

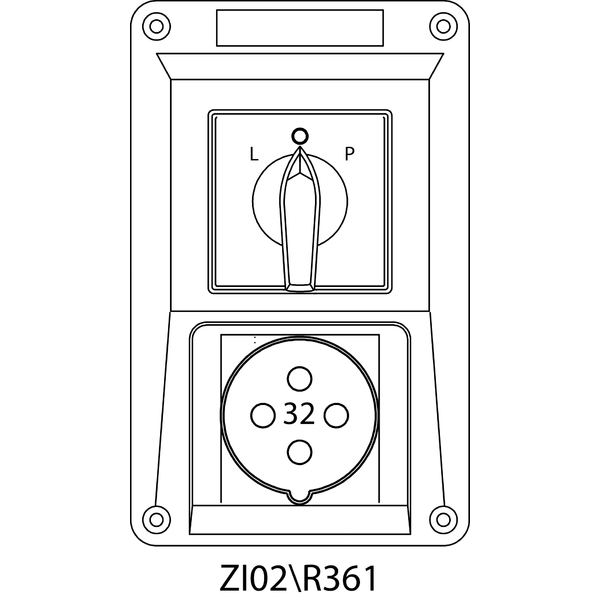

  • Instalační souprava ZI se spínačem L-0-P - 02\R361

    02\R361

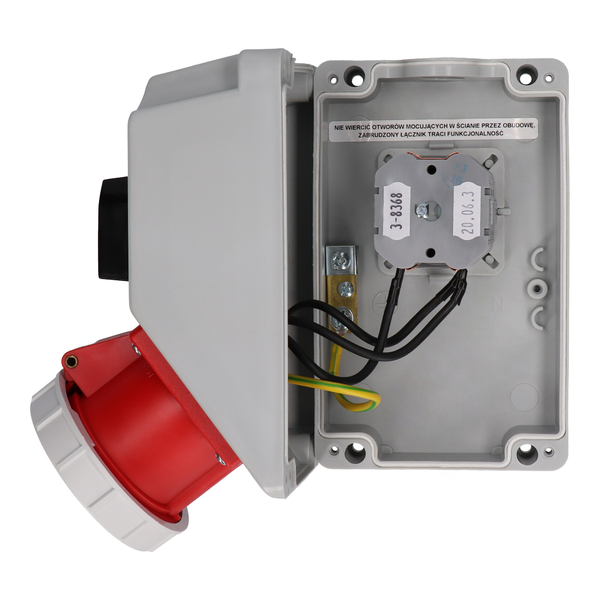

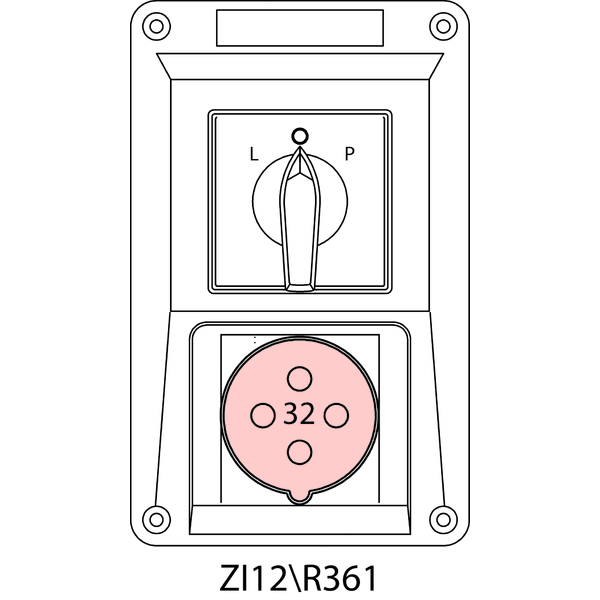

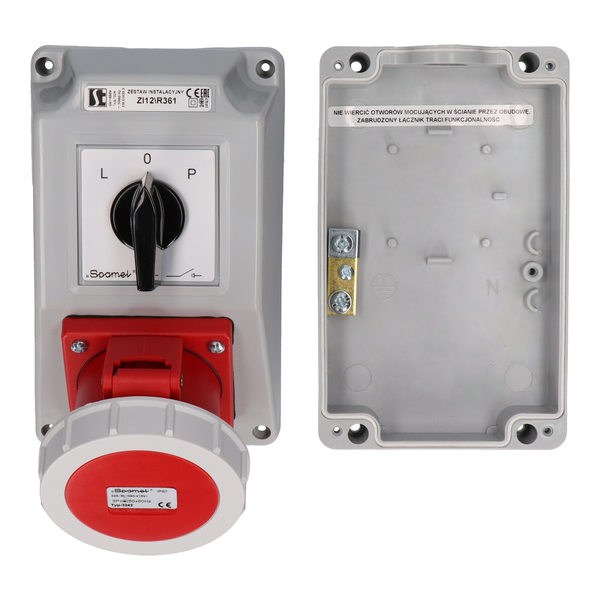

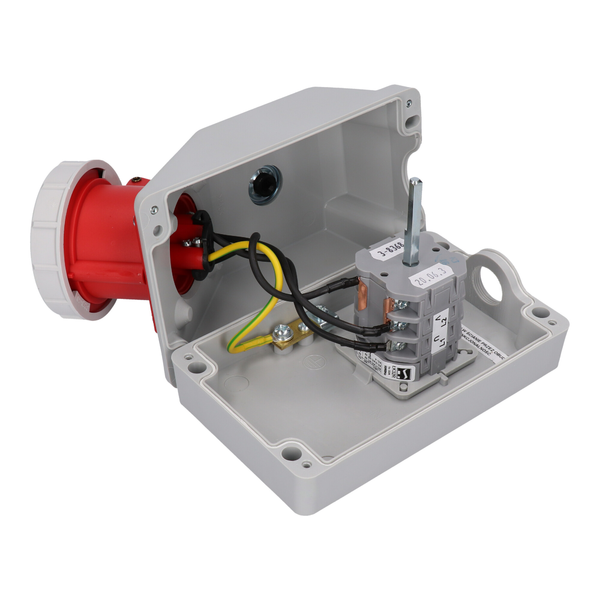

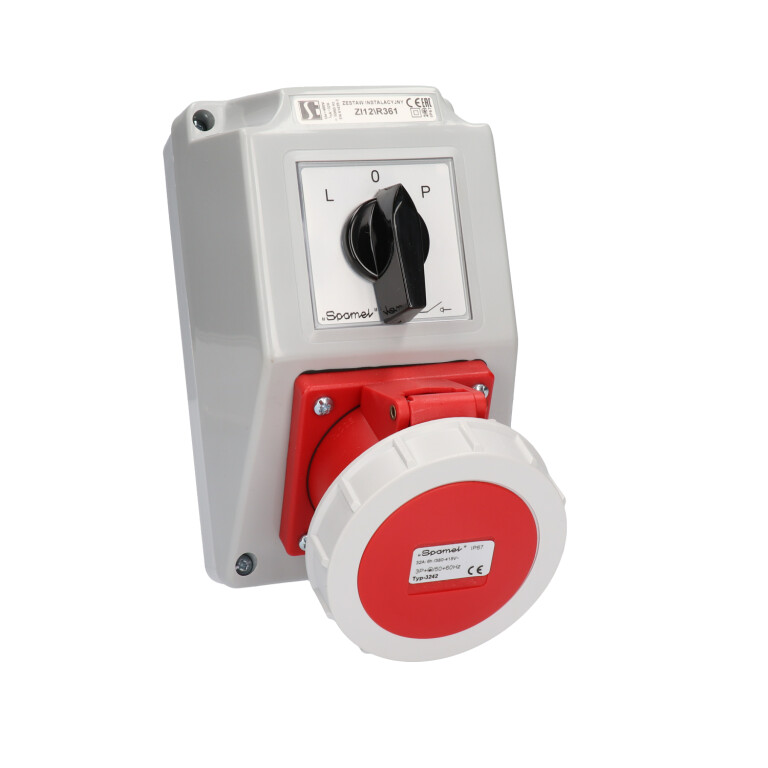

  • Instalační souprava ZI se spínačem L-0-P - 12\R361

    12\R361

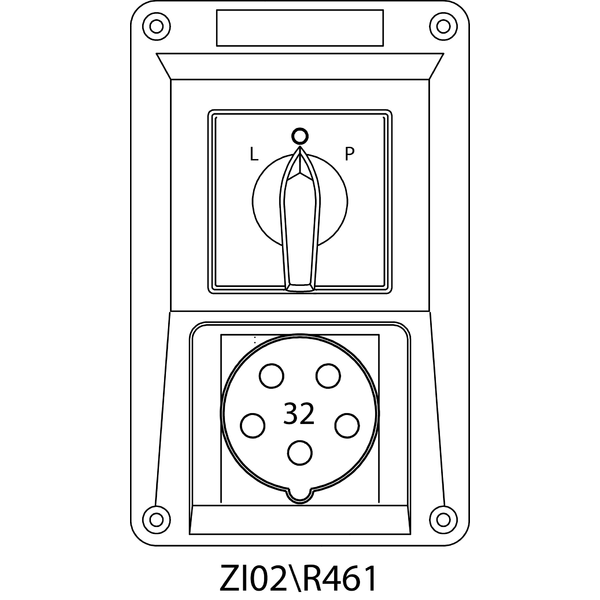

  • Instalační souprava ZI se spínačem L-0-P - 02\R461

    02\R461

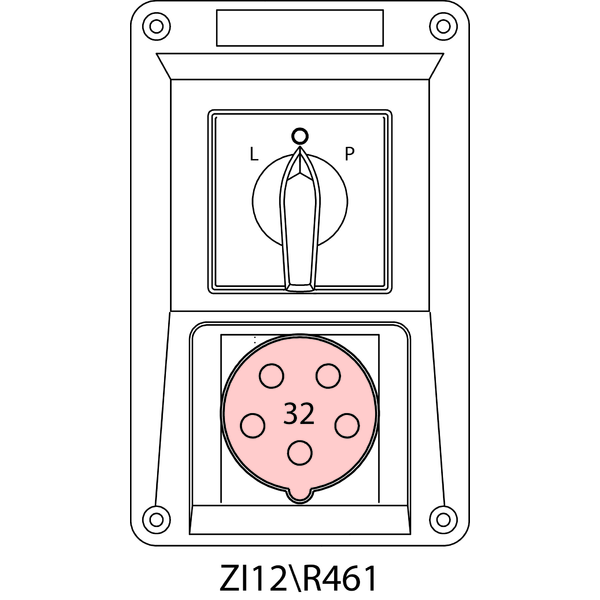

  • Instalační souprava ZI se spínačem L-0-P - 12\R461

    12\R461

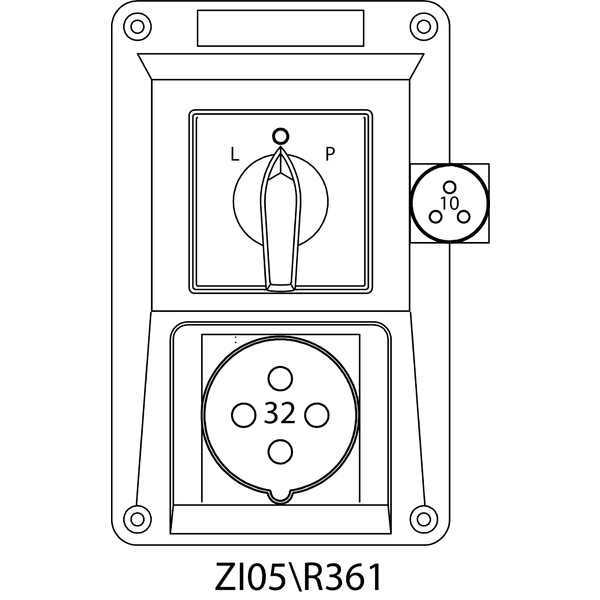

  • Instalační souprava ZI se spínačem L-0-P - 05\R361

    05\R361

  • Instalační souprava ZI se spínačem L-0-P - 05\R362

    05\R362

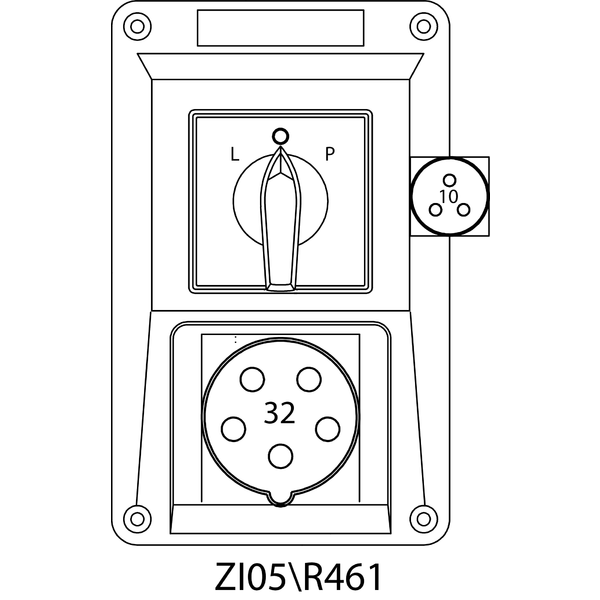

  • Instalační souprava ZI se spínačem L-0-P - 05\R461

    05\R461

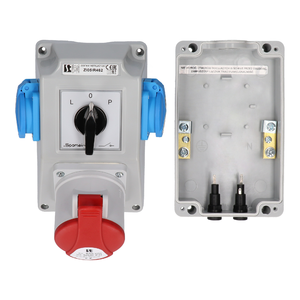

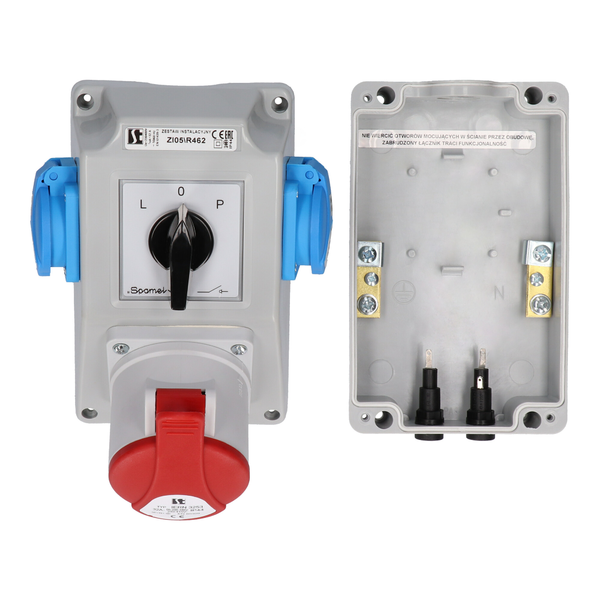

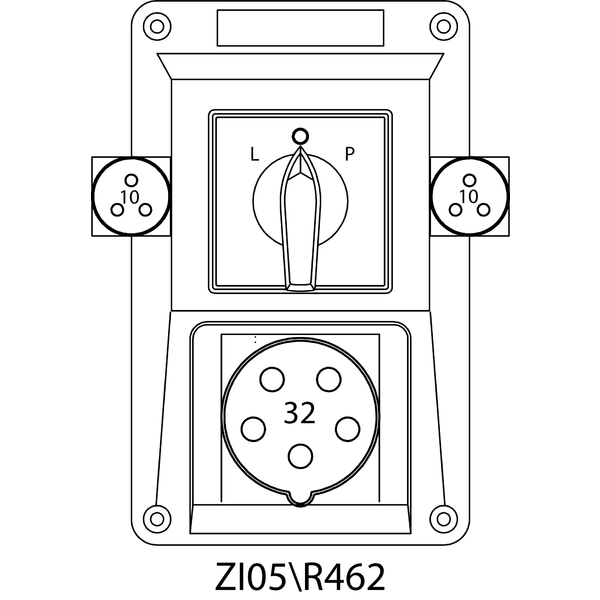

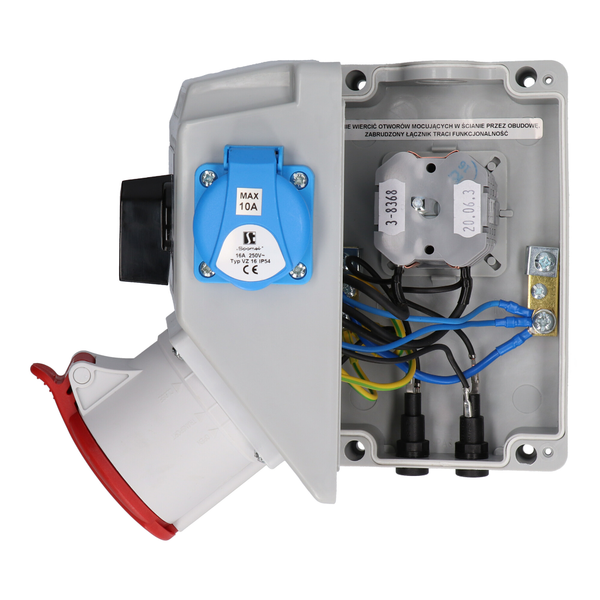

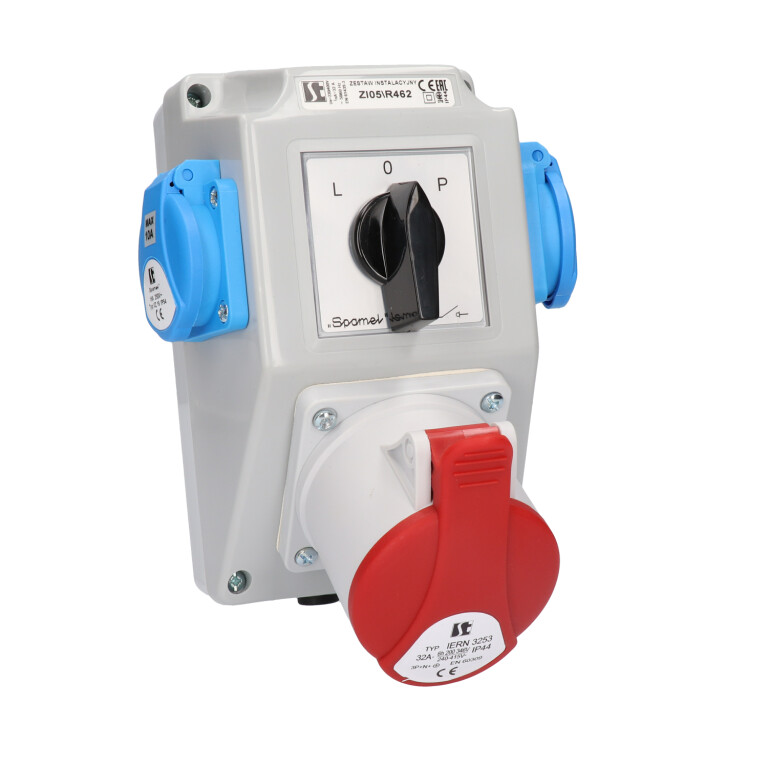

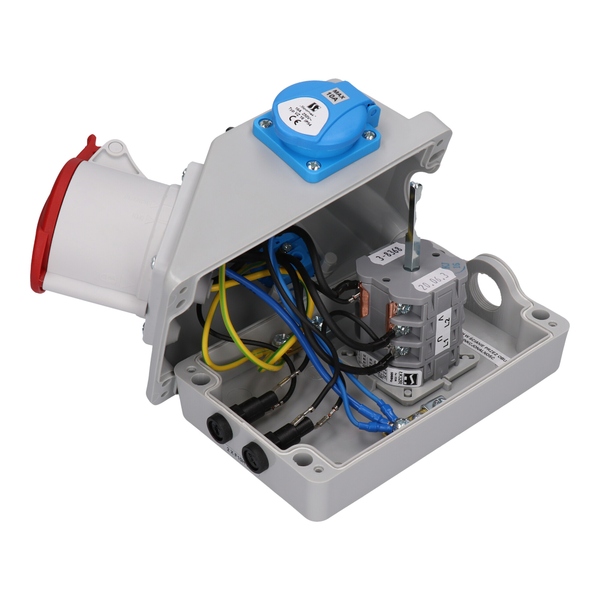

  • Instalační souprava ZI se spínačem L-0-P - 05\R462

    05\R462

Model 3D

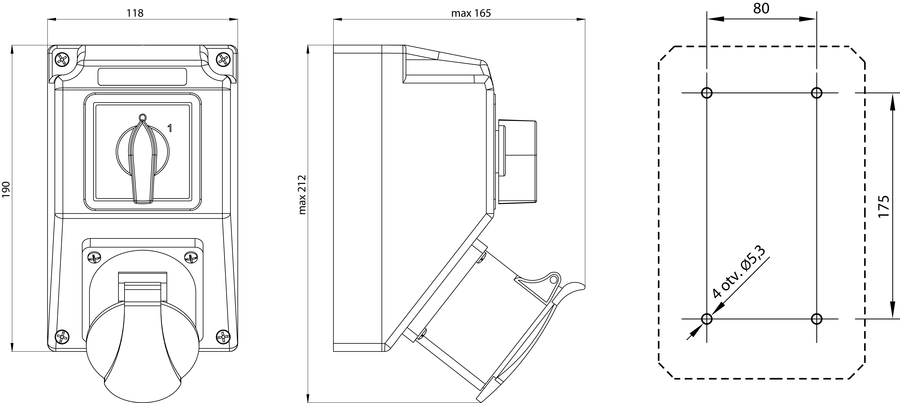

Rozměry

  • Instalační souprava ZI se spínačem L-0-P - Rozměry
