SK63 OB16 Vačkový spínač v krytu
Vačkový spínač v krytu SK63 OB16
SK#-#\#
EAN:
| Jmenovité izolační napětí Ue | 690 V |
| Jmenovité impulzní napětí Uimp | 6 kV |
| Jmenovitý tepelný proud Iu | 63 A |
| Jmenovitý spínací proud Ic | 63 A |
| Jmenovitý tepelný proud prostředí Ith | 63 A |
| Jmenovitý tepelný proud v krytu Ithe | 63 A |
| Frekvence | 50/60 Hz |
| Jmenovitý spínací proud Ie w kat. AC-21A, AC-22A | 63 A (230/400/500/690 V) |
| Jmenovitý výkon Pe w kat. AC-23A | 15 kW (230 V) 28 kW (400 V) 34 kW (500 V) 46 kW (690 V) |
| Jmenovitý výkon Pe w kat. AC-3 | 12 kW (230 V) 18 kW (400 V) 24 kW (500 V) 33 kW (690 V) |
| Úhel spínání | 30°-45°-90° |
| Jmenovitý krátkodobý výdržný proud Icw(1s) | 1,2 kA |
| Jmenovitá zklratová zapínací schopnost Icm | 0,7 kA |
| Průřez připojovacích vodičů | 6...16 mm² (tvrdý) 6...16 mm² (měký) |
| Uchycení spínače do pultu | □58 |
| Šrouby v kontachtech | M5 |
| Utahovací moment vodičů (přitlačených) | 2,0 Nm |
| Mechanická životnost | 3,0 mln (operačních cyklů) |
| Teplota prostředí | -40 ... +70°C (pracovní) -40 ... +70°C (skladování) |
| Stupeň krytí: PN-EN 60529 vzhledem k pultu | IP65 |
| Stupeň krytí krytu OB | IP65 |
| Stupeň ochrany kontaktní části | IP20 - svorky jsou chráněny proti vniknutí pevných cizích předmětům o průměru ≥12,5 mm (podle PN -EN 60529) |
| Stopień snečištění EN 60947-1 | 3 |
| Stupeň ochrany v krytu OB | II |
| Odolnost proti vibracím (dle IEC 60068-2-6) | 2...100 Hz (frekvence) 13,2 Hz (frekvence) ± 1 mm (amplituda posunu) ± 0,7 g (amplituda zrychlení) |
| Odolnost proti rázům (dle IEC 60068-2-27) | 15 g (špičkové zrychlení) 11 ms (doba trvání impulsu) |
| Odolnost na cyklické vlhké teplo (IEC 60068-2-30) | 55°C (teplota prostředí) 95% (relativní vlhkost) |
| Odolnost na cyklickou solnou mlhu (dle IEC 60068-2-52) | stupeň zkoušky 1 |
| Počet segmentů spínače | 1 ... 4 |
| 1.825 | Vypínač 0-1 (1 - fázový) |
| 1.828 | Vypínač 0-1 (2 - fázový) |
| 2.8211 | Vypínač 0-1 (3 - fázový) |
| 2.8210 | Vypínač 0-1 (4 - fázový) |
| 3.8220 | Vypínač 0-1 (5 - fázový) |
| 3.8210 | Vypínač 0-1 (6 - fázový) |
| 4.8240 | Vypínač 0-1 (7 - fázový) |
| 4.824 | Vypínač 0-1 (8 - fázový) |
| 3.8368 | Přepínač směru otáček L-0-P |
| 3.83139 | Dvourychlostní přepínač, dvě oddělené vinutí |
| 4.8390 | Dahlanderův přepínač - dvourychlostní |
| 4.831 | Rozběhový přepínač - třífázový 0-Y-∆ |
| 4.883 | Přepínač poměru napětí |
| 2.4414 | Otočný vypínač |
| 2.8445 | Spínač obvodů |
| 1.834 | Přepínač1-0-2 (1 - fázový) |
| 2.8338 | Přepínač1-0-2 (2 - fázový) |
| 3.8380 | Přepínač1-0-2 (3 - fázový) |
| 4.8396 | Přepínač1-0-2 (4 - fázový) |

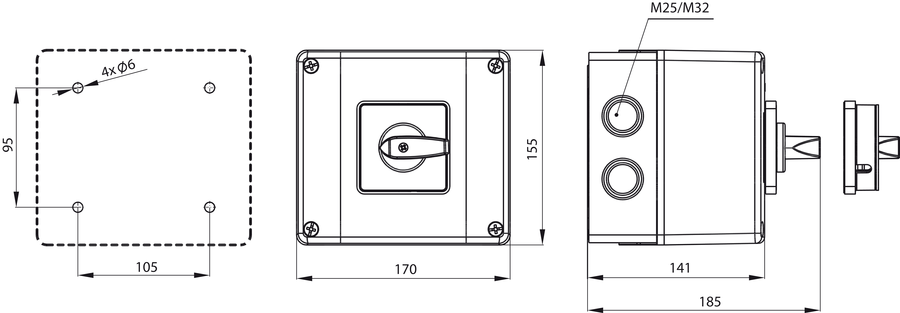

Provedení
-
OB16
-
OB16C
-
OB16Z
-
OB16ZC
