ŁK16S Nockenschalter, Steuerpultmontage
Nockenschalter, Steuerpultmontage ŁK16S
ŁK#S-#\#
EAN:
| Nennisolierspannung Ui | 690 V |
| Nennhaltestoßspannung Uimp | 4 kV |
| Dauer-Nennstrom Iu=Ith | 20 A |
| Nennschaltstrom Ie in Kat. AC-21A, AC-22A | 16 A (230/400/500/690 V) |
| Nennschaltleistung Pe in Kat. AC-23A | 4 kW (230 V) 7 kW (400 V) 10 kW (500 V) 10 kW (690 V) |
| Nennschaltleistung Pe in Kat. AC-3 | 3 kW (230 V) 5 kW (400 V) 7 kW (500 V) 8 kW (690 V) |
| Kurzzeitiger Nennhaltestrom Icw(1s) | 0,25 kA |
| Nenn-Einschaltkurzschlussstrom Icm | 0,34 kA |
| Nennstrom, Sicherungseinsatz gG | 16 A |
| Anzugsmoment der Klemmen | max 0,8 Nm |

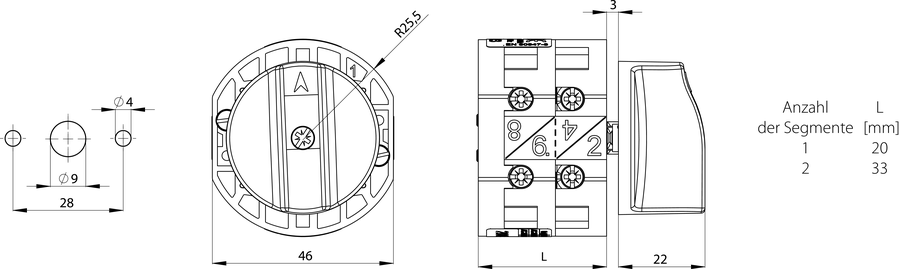

| Befestigung des Schalters an die Steuertafel | □28 |
| Umgebungstemperatur | -5 ... +40°C |
| Querschnitt der Anschlussleitungen | 0,75...2,5 mm² |
| Klemmenschutzart | IP20 |
| Anzahl der Segmente im Schalter | 1 ... 2 |
| 1.4213 | Trennschalter 0-1 (1-polig) |
| 1.428 | Trennschalter 0-1 (2-polig) |
| 2.423 | Trennschalter 0-1 (3-polig) |
| 2.4226 | Trennschalter 0-1 (4-polig) |
