Nockenschalter, Steuerpultmontage SK 10G/16G/20G P

SK#G-#\#
Nennisolierspannung Ue 690 V
Nennhaltestoßspannung Uimp 4 kV
Dauer-Nennstrom Iu=Ith 20 A
Nennschaltstrom Ie in Kat. AC-21A, AC-22A 16 A (230/400/500/690 V)
Nennschaltleistung Pe in Kat. AC-23A 3 kW (230 V)
5 kW (400 V)
6 kW (500 V)
8 kW (690 V)
Nennschaltleistung Pe in Kat. AC-3 2 kW (230 V)
3,5 kW (400 V)
4 kW (500 V)
6 kW (690 V)
Nennschaltstrom Ie in Kat. DC-21A 16 A (24 V)
8 A (110 V)
6 A (220 V)
Kurzzeitiger Nennhaltestrom Icw(1s) 0,5 kA
Nenn-Einschaltkurzschlussstrom Icm 0,7 kA
Konventioneller Nenn-Kurzschlussstrom 10 kA
Nennstrom, Sicherungseinsatz gG 16 A
Querschnitt der Anschlussleitungen 1,0...2,5 mm² (starr, flexibel)
Anzugsmoment der Klemmen max 0,8 Nm
Befestigung des Schalters an die Steuertafel 31/36
Mechanische Festigkeit 3,0 Mio. (Stellzyklen)
Anzahl der Segmente im Schalter 1 ... 10
1.825 Trennschalter 0-1 (1-polig)
1.828 Trennschalter 0-1 (2-polig)
2.8211 Trennschalter 0-1 (3-polig)
2.8210 Trennschalter 0-1 (4-polig)
3.8220 Trennschalter 0-1 (5-polig)
3.8210 Trennschalter 0-1 (6-polig)
4.8240 Trennschalter 0-1 (7-polig)
4.824 Trennschalter 0-1 (8-polig)
5.8220 Trennschalter 0-1 (9-polig)
5.822 Trennschalter 0-1 (10-polig)
6.8210 Trennschalter 0-1 (11-polig)
6.821 Trennschalter 0-1 (12-polig)
7.8220 Trennschalter 0-1 (13-polig)
7.822 Trennschalter 0-1 (14-polig)
8.8270 Trennschalter 0-1 (15-polig)
8.827 Trennschalter 0-1 (16-polig)
9.8210 Trennschalter 0-1 (17-polig)
9.821 Trennschalter 0-1 (18-polig)
10.8210 Trennschalter 0-1 (19-polig)
10.821 Trennschalter 0-1 (20-polig)
3.8368 Umschalter der Drehrichtung L-0-P
3.83139 2-stufiger Umschalter, 2 getrennte Wicklungen
4.8390 2-stufiger Polumschalter (Dahlander)
7.8538 2-stufiger Polumschalter (Dahlander) mit Drehrichtungsumschaltung
4.831 3-phasiger Inbetriebnahmeumschalter 0-Y-∆
5.8538 3-phasiger Inbetriebnahmeumschalter
mit Drehrichtungsumschaltung
6.4470 3-stufiger Polumschalter (Dahlander), einfache Wicklung für niedrige Drehzahl
6.4480 3-stufiger Polumschalter (Dahlander), einfache Wicklung für mäßige Drehzahl
6.4490 3-stufiger Polumschalter (Dahlander), einfache Wicklung für hohe Drehzahl
4.883 Spannungsmessumschalter
2.4414 Drehtrennschalter 0-1
2.8445 Stromkreisschalter 0-1-2-3
1.834 Trennschalter 1-0-2 (1-polig)
2.8338 Trennschalter 1-0-2 (2-polig)
3.8380 Trennschalter 1-0-2 (3-polig)
4.8396 Trennschalter 1-0-2 (4-polig)
5.8380 Trennschalter 1-0-2 (5-polig)
6.8380 Trennschalter 1-0-2 (6-polig)
7.8380 Trennschalter 1-0-2 (7-polig)
8.8380 Trennschalter 1-0-2 (8-polig)
9.8380 Trennschalter 1-0-2 (9-polig)
10.8380 Trennschalter 1-0-2 (10-polig)

Ausführung

  • SK16G P Nockenschalter, Steuerpultmontage - P03, P23

    P03, P23

  • SK16G P Nockenschalter, Steuerpultmontage - P04, P24

    P04, P24

  • SK16G P Nockenschalter, Steuerpultmontage - P07, P27

    P07, P27

  • SK16G P Nockenschalter, Steuerpultmontage - P08, P28

    P08, P28

3D-Modell

Maße

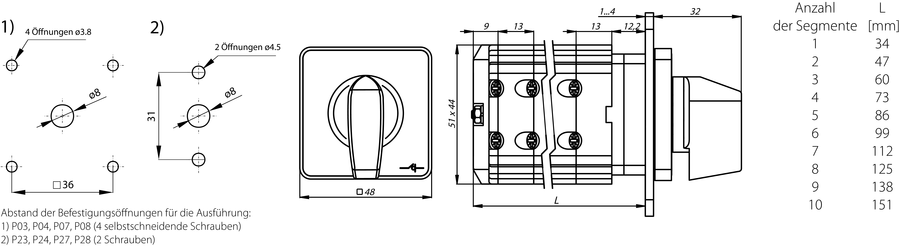

  • SK16G P Nockenschalter, Steuerpultmontage - Maße
