Montageset ZI2 mit Trennschalter 0-I

Montageset ZI2 mit Trennschalter 0-I

Montagesets ZI

ZI#

Anmerkung: Die einphasige seitliche Büchse wird standardmäßig an der rechten Seite des Sets installiert. Es besteht die Möglichkeit einen Set mit der seitlichen Büchse an der linken Seite zu bestellen. Dazu soll die Buchstabe „L“ hinzugefügt werden, bspw. ZI23\R111LSchutzart IP65/IP67 in den Ausführungen: ZI26\R111, ZI26\R211, ZI26\R341, ZI26\R441, ZI26\R441, ZI26\R571.

Die Sets zeichnen sich durch ein modernes und kompaktes Design aus. Jeder Satz ist mit einer Hauptbüchse 16 bzw. 32 A ausgestattet (abhängig von der Ausführung). Der ZI-Set mit dem Trennschalter 0-I ist mit einem Nockenschalter , einer Hauptbüchse und - bezüglich auf die Ausführung - 1 bzw. 2 seitlichen Büchsen (1-phasige) ausgestattet. Diese Büchsen befinden sich im Unterbauaggregat, was den Anschluss von Leitungen zum Set ermöglicht. Die Montagesets ZI sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1
Die neuen Sets erfüllen die Anforderungen der Richtlinie RoHS 2002/95/EG was bedeutet, dass die Produkte keine in dieser Richtlinie angegebenen Gefahrstoffe enthalten.
Nennisolierspannung Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Nennfrequenz 50-60 Hz
Nennschaltspannung Ue 230/400 V
Nennhaltestoßspannung Uimp 6 kV
Querschnitt der Anschlussleitungen 2,5...6 mm²
Schutzart IP44; IP65/IP67
Schutzklasse II
Masse 0,8...1,2 kg
Typen, Kabeldurchführungen M25×1,5 (16 A)
M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A Seitenbüchse
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Schalter 0-I

Ausführung

  • Montageset ZI2 mit Trennschalter 0-I - 22\R111

    22\R111

  • Montageset ZI2 mit Trennschalter 0-I - 26\R111

    26\R111

  • Montageset ZI2 mit Trennschalter 0-I - 22\R211

    22\R211

  • Montageset ZI2 mit Trennschalter 0-I - 26\R211

    26\R211

  • Montageset ZI2 mit Trennschalter 0-I - 22\R571

    22\R571

  • Montageset ZI2 mit Trennschalter 0-I - 26\R571

    26\R571

  • Montageset ZI2 mit Trennschalter 0-I - 23\R111

    23\R111

  • Montageset ZI2 mit Trennschalter 0-I - 23\R211

    23\R211

  • Montageset ZI2 mit Trennschalter 0-I - 23\R581

    23\R581

  • Montageset ZI2 mit Trennschalter 0-I - 24\R111

    24\R111

  • Montageset ZI2 mit Trennschalter 0-I - 24\R211

    24\R211

  • Montageset ZI2 mit Trennschalter 0-I - 24\R511

    24\R511

  • Montageset ZI2 mit Trennschalter 0-I - 22\R341

    22\R341

  • Montageset ZI2 mit Trennschalter 0-I - 26\R341

    26\R341

  • Montageset ZI2 mit Trennschalter 0-I - 22\R441

    22\R441

  • Montageset ZI2 mit Trennschalter 0-I - 26\R441

    26\R441

  • Montageset ZI2 mit Trennschalter 0-I - 25\R341-B

    25\R341-B

  • Montageset ZI2 mit Trennschalter 0-I - 25\R342-B

    25\R342-B

  • Montageset ZI2 mit Trennschalter 0-I - 25\R441-B

    25\R441-B

  • Montageset ZI2 mit Trennschalter 0-I - 25\R442-B

    25\R442-B

3D-Modell

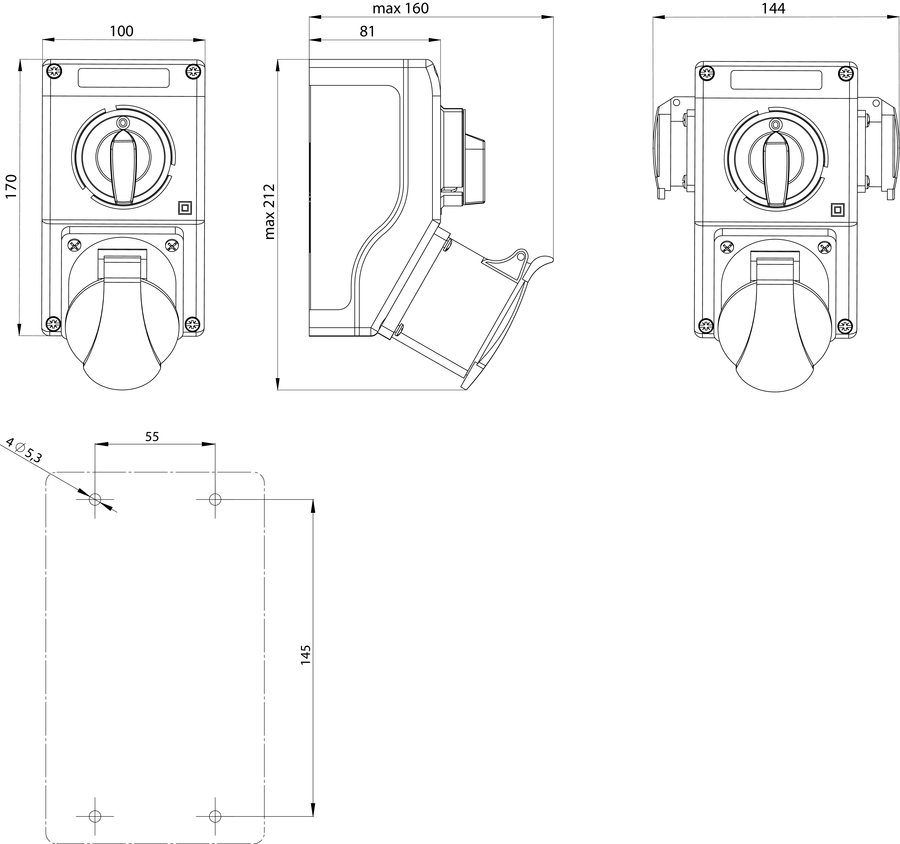

Maße

  • Montageset ZI2 mit Trennschalter 0-I - Maße

Download
