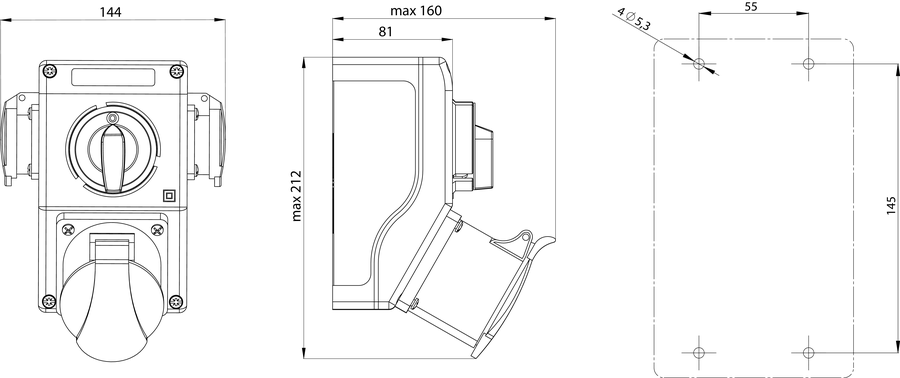

Montageset ZI2 mit Trennschalter 0-I (SCHUKO)

Montagesets ZI SCHUKO

ZI#

Anmerkung: Die einphasige seitliche Büchse wird standardmäßig an der rechten Seite des Sets installiert. Es besteht die Möglichkeit einen Set mit der seitlichen Büchse an der linken Seite zu bestellen. Dazu soll die Buchstabe „L“ hinzugefügt werden, bspw. ZI23\R111L-S
In den Ausführungen: ZI25\R341-S, ZI25\R342-S, ZI25\R441-S, ZI25\R442-S ist es möglich die seitliche Büchse mit einem Schmelzstück abzusichern: WTA 10A/250V Wechselstrom 1500 A.

Ausführungsnummer des Sets:



Die Sets zeichnen sich durch ein modernes und kompaktes Design aus. Jeder Satz ist mit einer Hauptbüchse 16 bzw. 32 A ausgestattet (abhängig von der Ausführung). Der ZI-Set mit dem Trennschalter 0-I ist mit einem Nockenschalter , einer Hauptbüchse und - bezüglich auf die Ausführung - 1 bzw. 2 seitlichen Büchsen (1-phasige) ausgestattet. Diese Büchsen befinden sich im Unterbauaggregat, was den Anschluss von Leitungen zum Set ermöglicht. Die Montagesets ZI sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1
Die neuen Sets erfüllen die Anforderungen der Richtlinie RoHS 2002/95/EG was bedeutet, dass die Produkte keine in dieser Richtlinie angegebenen Gefahrstoffe enthalten.

Nennisolierspannung U_i	500 V
Prąd znamionowy zestawu I_nA	max 32 A
Nennfrequenz	50-60 Hz
Nennschaltspannung U_e	230/400 V
Nennhaltestoßspannung U_imp	6 kV
Querschnitt der Anschlussleitungen	2,5...6 mm²
Schutzart	IP44
Schutzklasse	II
Masse	0,8...1,2 kg
Typen, Kabeldurchführungen	M25×1,5 (16 A) M32×1,5 (32 A)
