Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO)

Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO)

Montagesets ZI SCHUKO

ZI#-S

In den Ausführungen: ZI05R\341-S, ZI05\R342-S, ZI05\R441-S, ZI05\R442-S ist die seitliche Büchse mit einem Schmelzstück abgesichert: WTA 10A/250V Wechselstrom 1500 A.
In den Ausführungen ZI01 gibt es eine Gummi-Kabeldurchführung, in sonstigen Ausführungen - metrische Kabeldurchführung.

Die ZI-Sätze unterscheiden sich voneinander mit Stromgröße der Büchse bzw. der Steckplätze. Die ZI-Sets mit der Hauptbüchse 16 A sind mit einem Nockenschalter ŁK16R mit der Trennschalter-Funktion 0-I ausgestattet. Dabei verfügen die Sets mit Hauptbüchse 32A über einen Nockenschalter ŁK32R. Die Montagesets ZI sind mit den Anforderungen der folgenden Normen konform: PN-EN 60439-3, PN-EN 60439-1.
Nennisolierspannung Ui 500 V
Prąd znamionowy zestawu InA max 32 A
Nennfrequenz 50-60 Hz
Nennschaltspannung Ue 230/400 V
Nennhaltestoßspannung Uimp 6 kV
Querschnitt der Anschlussleitungen 2,5...4 mm²
Schutzart IP44
Schutzklasse II
Typen, Kabeldurchführungen M25×1,5
2P+PE 16A
2P+PE 16A Seitenbüchse
2P+PE 16A Seitenbüchse abgesichert mit dem Schmelzstück WTA 10A/250V
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Schalter 0-I

Ausführung

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 03\R111-S

    03\R111-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 03\R211-S

    03\R211-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 03\R581-S

    03\R581-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 04\R111-S

    04\R111-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 04\R211-S

    04\R211-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 04\R511-S

    04\R511-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 05\R341-S

    05\R341-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 05\R342-S

    05\R342-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 05\R441-S

    05\R441-S

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - 05\R442-S

    05\R442-S

3D-Modell

Maße

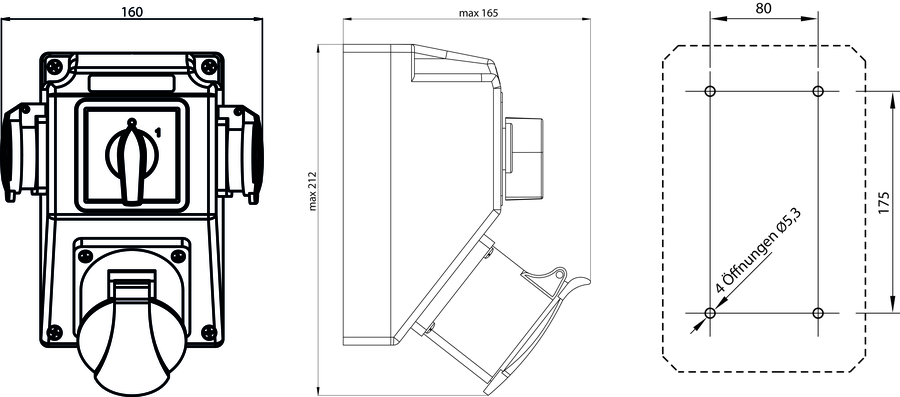

  • Montageset ZI SCHUKO mit Trennschalter 0-I (SCHUKO) - Maße
