SK80 P Кулачковый переключатель с креплением на переднюю панель
Кулачковые переключатели с креплением на передюю панель SK80 P
SK#-#\#
EAN:
| Номинальное напряжение изоляции Ue | 690 В |
| Номинальное напряжение импульсное выдерживаемое Uimp | 6 кВ |
| Длительный номинальный ток Iu | 80 A |
| Номинальный ток включения Ic | 80 A |
| Тепловой условный ток в воздухе Ith | 80 A |
| Тепловой условный ток в корпусе Ithe | 80 A |
| Частота | 50/60 Гц |
| Номинальный ток включения Ie в кат. AC-21A, AC-22A | 80 A |
| Номинальная мощность включения Pe в кат. AC-23A | 17 кВт (230 В) 30 кВт (400 В) 36 кВт (500 В) 48 кВт (690 В) |
| Номинальная мощность включения Pe в кат. AC-3 | 16 кВт (230 В) 22 кВт (400 В) 26 кВт (500 В) 36 кВт (690 В) |
| Угол переключения | 45°-90° |
| Номинальный ток кратковременный допустимый Icw(1сек) | 1,5 кA |
| Номинальный ток включения короткого замыкания Icm | 1,6 кА |
| Сечение подводящих проводов | 16...35 мм² (жестких) 16...25 мм² (гибких) |

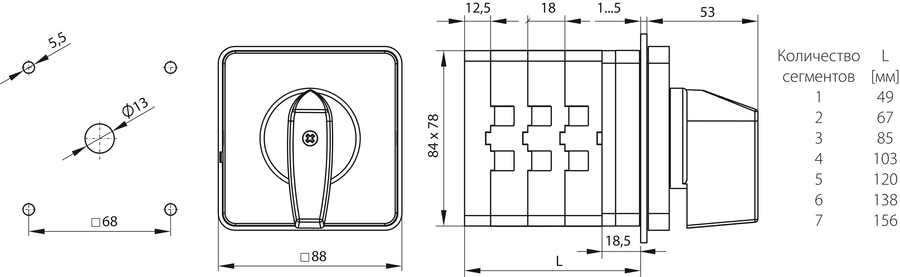

| Крепление переключателя к передней панели | □68 |
| Винты в зажимах | M6 |
| Момент затяжки проводов (дожимающих) | 4,4 Нм |
| Механическая износостойкость | 3,0 млн. (циклов В-О) |
| Температура окружающей среды | -40 ... +70°C (рабочая) -40 ... +70°C (хранения) |
| Степень защиты: PN-EN 60529 относительно панели | IP65 |
| Степень защиты корпуса OB | IP65 |
| Степень защиты контактной части | IP20 - зажимы защищены от попадания твердых посторонних предметов диаметром ≥12,5 мм (согласно PN-EN 60529) |
| Степень загрязнения EN 60947-1 | 3 |
| Категория эксплуатации в корпусе OB | II |
| Устойчивость к вибрации (согласно IEC 60068-2-6) | 2...100 Гц (частота) 13,2 Гц (частотота изменений) ± 1 мм (амплитуда ускорения) ± 0,7 g (амплитуда ускорения) |
| Устойчивость к ударам (согласно IEC 60068-2-27) | 15 g (пиковое ускорение) 11 мсек (длительность импульса) |
| Устойчивость к циклическому воздействию влажного тепла (IEC 60068-2-30) | 55°C (температура окружающей среды) 95% (относительная влажность) |
| Устойчивость к циклическому воздействию соляного тумана (согласно IEC 60068-2-52) | степень жесткости 1 |
| Количество сегментов в переключателе | 1 ... 7 |
| 1.825 | Переключатель 0-1 (1 - полюсный) |
| 1.828 | Переключатель 0-1 (2 - полюсный) |
| 2.8211 | Переключатель 0-1 (3 - полюсный) |
| 2.8210 | Переключатель 0-1 (4 - полюсный) |
| 3.8220 | Переключатель 0-1 (5 - полюсный) |
| 3.8210 | Переключатель 0-1 (6 - полюсный) |
| 4.8240 | Переключатель 0-1 (7 - полюсный) |
| 4.824 | Переключатель 0-1 (8 - полюсный) |
| 5.8220 | Переключатель 0-1 (9 - полюсный) |
| 5.822 | Переключатель 0-1 (10 - полюсный) |
| 6.8210 | Переключатель 0-1 (11 - полюсный) |
| 6.821 | Переключатель 0-1 (12 - полюсный) |
| 7.8220 | Переключатель 0-1 (13 - полюсный) |
| 7.822 | Переключатель 0-1 (14 - полюсный) |
| 3.8368 | Переключатель изменения направления вращения L-0-P |
| 3.83139 | Переключатель двухскоростной для двух отдельных обмоток |
| 4.8390 | Переключатель Даландера двухскоростной |
| 7.8538 | Переключатель Даландера двухскоростной с изменением направления вращения |
| 4.831 | Переключатель пусковой трехфазный 0-Y-∆ |
| 5.8538 | Переключатель пусковой трехфазный с изменением направления вращения |
| 6.4470 | Переключатель Даландера трехскоростной для электродвигателя с обмоткой для низких оборотов |
| 6.4480 | Переключатель Даландера трехскоростной для электродвигателя с обмоткой для средних оборотов |
| 6.4490 | Переключатель Даландера трехскоростной для электродвигателя с обмоткой для высоких оборотов |
| 4.883 | Переключатель измерения напряжения |
| 2.4414 | Переключатель поворотный 0-1 |
| 2.8445 | Переключатель цепей 0-1-2-3 |
| 1.834 | Переключатель 1-0-2 (1 - полюсный) |
| 2.8338 | Переключатель 1-0-2 (2 - полюсный) |
| 3.8380 | Переключатель 1-0-2 (3 - полюсный) |
| 4.8396 | Переключатель 1-0-2 (4 - полюсный) |
| 5.8380 | Переключатель 1-0-2 (5 - полюсный) |
| 6.8380 | Переключатель 1-0-2 (6 - полюсный) |
| 7.8380 | Переключатель 1-0-2 (7 - полюсный) |
Исполнение
-
P03
-
P04
-
P07
-
P08
