Устройство вводно-распределительное ZI3 с автоматическим выключателем

Устройство вводно-распределительное ZI3 с автоматическим выключателем

Устройства вводно-распределительные ZI

ZI#

Внимание:
Боковая встраиваемая розетка 1-фазная стандартно расположена с правой стороны устройства. Существует возможность заказать устройство с боковой встраиваемой розеткой, установленной с левой стороны. Для этого необходимо дописать букву "L" нпр. ZI33R111L

Устройства характеризуются современным и эргономичным дизайном. Каждое устройство оснащено главной встраиваемой розеткой 16 или 32 A (в зависимости от исполнения), а также дополнительно в 1 или 2 боковые встраиваемые розетки (1-фазные), располагающиеся в нижней части корпуса, что облегчает подключение проводов к устройству.
Комплектное устройство имеет степень защиты IP44 или IP65/IP67 (без боковой розетки). Питание для розеток подается через автоматический выключатель. Устройства вводные ZI соответствуют требованиям стандартов: PN-EN 60439-3, PN-EN 60439-1
Новые устройства отечают требованиям Директивы RoHS 2002/95/WE это означает, что они не содержат опасных веществ, определенных в этой директиве.
Номинальное напряжение изоляции Ui 500 В
номинальный ток устройства InA макс 32 A
Частота номинальная 50-60 Гц
Номинальное напряжение включения Ue 230/400 В
Номинальное напряжение импульсное выдерживаемое Uimp 6 кВ
Сечение подводящих проводов 2,5...6 мм²
Степень защиты IP44; IP65/IP67
Категория эксплуатации II
Масса 0,8...1,2 кг
Тип сальников M25×1,5 (16 A) M32×1,5 (32 A)
2P+PE 16A
2P+PE 16A боковая встраиваемая розетка
3P+N+PE 16A
3P+N+PE 32A
3P+PE 16A
3P+PE 32A
Автоматический выключатель однофазный 16 A/В
Автоматический выключатель трехфазный 16 A/С
Автоматический выключатель трехфазный 32 A/С

Исполнение

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 32\R111

    32\R111

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 36\R111

    36\R111

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 32\R211

    32\R211

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 36\R211

    36\R211

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 32\R571

    32\R571

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 36\R571

    36\R571

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 33\R111

    33\R111

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 33\R211

    33\R211

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 33\R581

    33\R581

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 34\R111

    34\R111

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 34\R211

    34\R211

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 34\R511

    34\R511

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 32\R341

    32\R341

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 36\R341

    36\R341

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 32\R441

    32\R441

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 36\R441

    36\R441

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 35\R341

    35\R341

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 35\R342

    35\R342

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 35\R441

    35\R441

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - 35\R442

    35\R442

3D модель

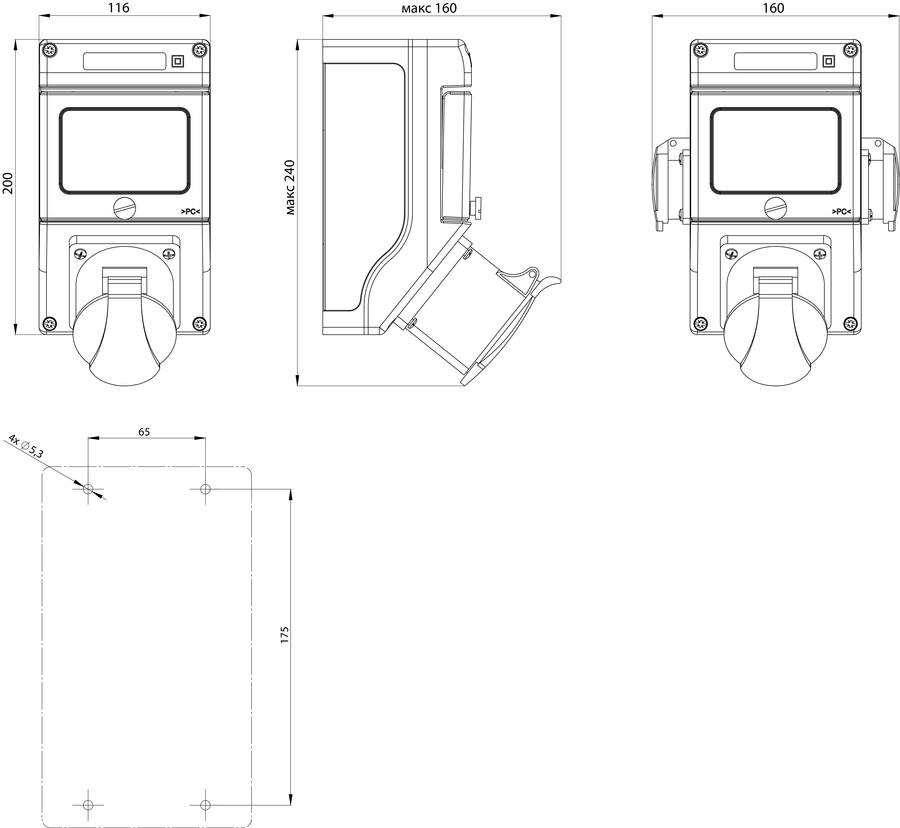

Размеры

  • Устройство вводно-распределительное ZI3 с автоматическим выключателем - Размеры
