SK32 BS Кулачковий перемикач з кріпленням на задню основу та на дін-рейку
Кулачкові перемикачі з кріпленням на задню основу та на дін-рейку SK25/32/40 BS
SK#-#\#
EAN:
| Номінальна напруга ізоляції Ue | 690 В |
| Номінальна напруга імпульсна Uimp | 4 кВ |
| Тривалий номінальний струм Iu=Ith | 40 A |
| Номінальний струм ввімкнення Ie в кат. AC-21A, AC-22A | 32 A (230/400/500/690 B) |
| Номінальна потужність включення Pe в кат. AC-23A | 7,5 кВт (230 В) 13 кВт (400 В) 16 кВт (500 В) 22 кВт (690 В) |
| Номінальна потужність включення Pe в кат. AC-3 | 6 кВт (230 В) 10 кВт (400 В) 12 кВт (500 В) 17 кВт (690 В) |
| Номінальний струм ввімкнення Ie в кат. DC-21A | 32 A (24 B) 16 А (110 В) 12 A (220 B) |
| Номінальний струм короткочасний допустимий Icw(1сек) | 0,5 кA |
| Номінальний струм увімкнення короткого замикання Icm | 0,7 кA |
| Номінальний струм короткого замикання умовний | 10 кA |
| Номінальний струм запобіжної вставки gG | 35 A |
| Переріз під'єднувальних проводів | 4...10 мм² |
| Момент затягування затискачів | 1,2 Нм |
| Кріплення перемикача до передньої панелі | □48 |
| Механічна зносостійкість | 3,0 млн. (циклів ВКЛ-ВИКЛ) |
| Температура навколишнього середовища | -40 ... +70°C (робоча) -40 ... +70°C (зберігання) |
| Ступінь захисту: PN-EN 60529 відносно панелі | IP65 |
| Ступінь захисту корпусу OB | IP65 |
| Стійкість до вібрації (згідно з IEC 60068-2-6) |
2...13, 2...100 Гц (частота) ± 1 мм (амплітуда прискорення) ± 0,7 g (амплітуда прискорення) |
| Стійкість до ударів (згідно з IEC 60068-2-27) |
15 g (пікове прискорення) 11 мсек (тривалість імпульсу) |
| Стійкість до циклічної дії вологого тепла (IEC 60068-2-30) | 55°C (температура навколишнього середовища) 95% (відносна вологість) |
| Стійкість до циклічної дії соляного туману (згідно з IEC 60068-2-52) |
ступінь жорсткості 1 |
| Кількість сегментів у перемикачі | 1 ... 8 |
| 1.825 | Перемикач 0-1 (1 – полюсний) |
| 1.828 | Перемикач 0-1 (2 – полюсний) |
| 2.8211 | Перемикач 0-1 (3 – полюсний) |
| 2.8210 | Перемикач 0-1 (4 – полюсний) |
| 3.8220 | Перемикач 0-1 (5 – полюсний) |
| 3.8210 | Перемикач 0-1 (6 – полюсний) |
| 4.8240 | Перемикач 0-1 (7 – полюсний) |
| 4.824 | Перемикач 0-1 (8 – полюсний) |
| 5.8220 | Перемикач 0-1 (9 – полюсний) |
| 5.822 | Перемикач 0-1 (10 – полюсний) |
| 6.8210 | Перемикач 0-1 (11 – полюсний) |
| 6.821 | Перемикач 0-1 (12 – полюсний) |
| 7.8220 | Перемикач 0-1 (13 – полюсний) |
| 7.822 | Перемикач 0-1 (14 – полюсний) |
| 8.8270 | Перемикач 0-1 (15 – полюсний) |
| 8.827 | Перемикач 0-1 (16-полюсний) |
| 9.8210 | Перемикач 0-1 (17 – полюсний) |
| 9.821 | Перемикач 0-1 (18 – полюсний) |
| 10.8210 | Перемикач 0-1 (19 – полюсний) |
| 10.821 | Перемикач 0-1 (20 – полюсний) |
| 3.8368 | Перемикач зміни напрямку обертання L-0-P |
| 3.83139 | Перемикач двошвидкісний для двох окремих обмоток |
| 4.8390 | Перемикач Даландера двошвидкісний |
| 7.8538 | Перемикач Даландера двошвидкісний із зміною напрямку обертання |
| 4.831 | Перемикач пусковий трифазний 0-Y-∆ |
| 5.8538 | Перемикач пусковий трифазний із зміною напрямку обертання |
| 6.4470 | Перемикач Даландера тришвидкісний для електродвигуна з обмоткою для низьких обертів |
| 6.4480 | Перемикач Даландера тришвидкісний для електродвигуна з обмоткою для середніх обертів |
| 6.4490 | Перемикач Даландера тришвидкісний для електродвигуна з обмоткою для високих обертів |
| 4.883 | Перемикач вимірювання напруги |
| 2.4414 | Перемикач поворотний 0-1 |
| 2.8445 | Перемикач ланцюгів 0-1-2-3 |
| 1.834 | Перемикач 1-0-2 (1 – полюсний) |
| 2.8338 | Перемикач 1-0-2 (2 – полюсний) |
| 3.8380 | Перемикач 1-0-2 (3 – полюсний) |
| 4.8396 | Перемикач 1-0-2 (4 – полюсний) |
| 5.8380 | Перемикач 1-0-2 (5 – полюсний) |
| 6.8380 | Перемикач 1-0-2 (6 – полюсний) |
| 7.8380 | Перемикач 1-0-2 (7 – полюсний) |
| 8.8380 | Перемикач 1-0-2 (8 – полюсний) |
| 9.8380 | Перемикач 1-0-2 (9 – полюсний) |
| 10.8380 | Перемикач 1-0-2 (10 – полюсний) |
Виконання
Розміри

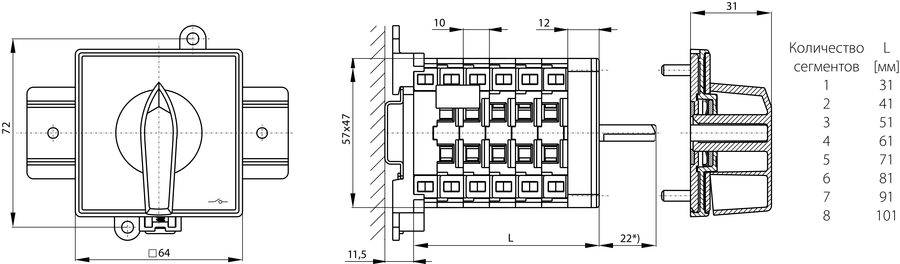

Кріплення на дін-рейку TS35

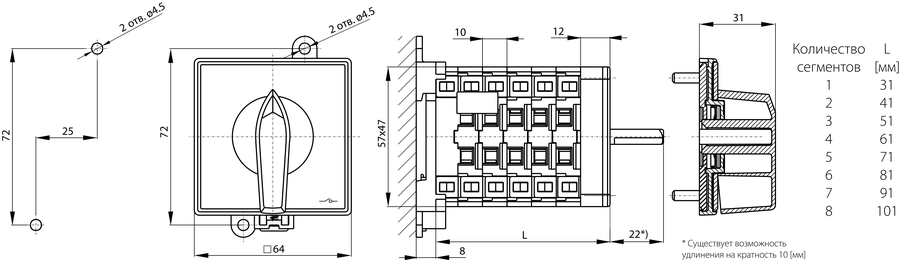

Кріплення на задню основу
