Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P

Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P

Пристрої ввідно-розпридільчі ZI

ZI#

Увага: Бокова вбудована розетка 1-фазна стандартно розташована з правого боку пристрою. Існує можливість замовити пристрій з боковою розеткою, встановленою з лівого боку. Для цього потрібно дописати букву "L" нпр. ZI23\R111L
Ступінь захисту IP65/IP67 мають виконання: ZI26R121, ZI26R221, ZI26R361, ZI26R461.

Пристрої характеризуються сучасним та ергономічним дизайном. Кожен пристрій має головну вбудовану розетку 16 або 32 A (залежно від виконання). Пристрій ZI з перемикачем L-0-P оснащений кулачковим вимикачем, головною вбудованою розеткою, а також в залежності від виконання 1 або 2 бічними розетками (1-фазними), що розташовуються в нижній частині корпусу, що полегшує підключення дротів до пристрою. Пристрої ввідні ZI відповідають вимогам стандартів: PN-EN 60439-3, PN-EN 60439-1
Нові пристрої відповідають вимогам Директиви RoHS 2002/95/WE, що означає, що вони не містять небезпечних речовин, визначених у цій Директиві.
Номінальна напруга ізоляції Ui 500 В
Номінальний струм пристрію InA макс 32 A
Частота номінальна 50-60 Гц
Номінальна напруга увімкнення Ue 230/400 В
Номінальна напруга імпульсна Uimp 6 кВ
Переріз під'єднувальних проводів 2,5...6 мм²
Ступінь захисту IP44; IP65/IP67
Категорія експлуатації II
Маса 0,8...1,2 кг
Тип сальників M25×1,5 (16 A) M32×1,5 (32 A)
2P+PE 16A бокова вбудована розетка
Перемикач L-0-P

Виконання

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 22\R121

    22\R121

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 26\R121

    26\R121

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 22\R221

    22\R221

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 26\R221

    26\R221

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 23\R121

    23\R121

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 23\R221

    23\R221

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 24\R121

    24\R121

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 24\R221

    24\R221

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 22\R361

    22\R361

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 26\R361

    26\R361

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 22\R461

    22\R461

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 26\R461

    26\R461

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 25 R361-B

    25 R361-B

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 25 R362-B

    25 R362-B

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 25\R461-B

    25\R461-B

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - 25\R462-B

    25\R462-B

3D модель

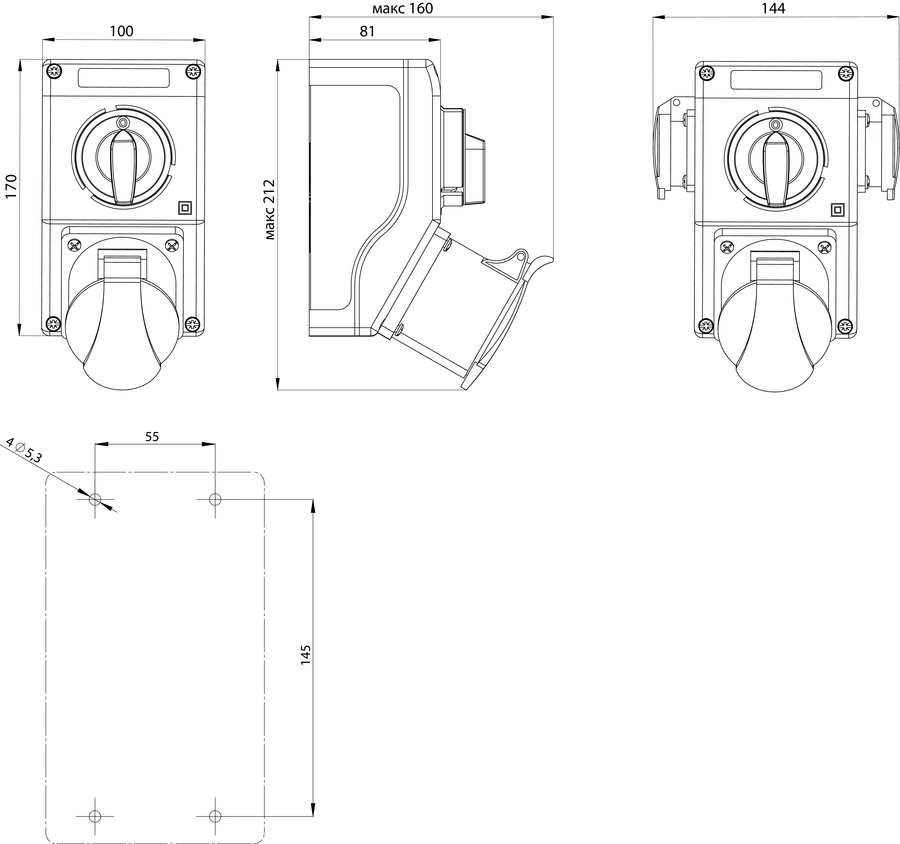

Розміри

  • Пристрій ввідно-розпридільчий ZI2 з перемикачем L-0-P - Розміри
